Обслуживание пушки МК 103 неизвестным обер-фельдфебелем. В руках нее узел крепления пушки.

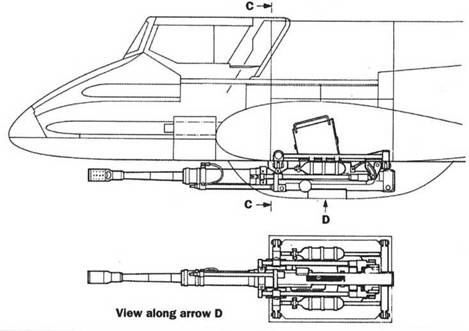

Установка МК 101 на Hs-129B-I

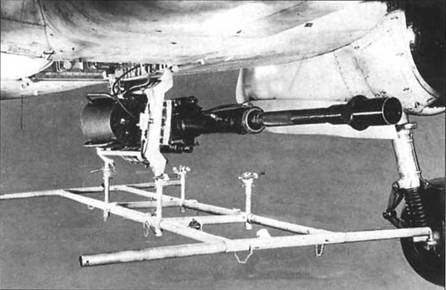

Снятие пушки МК 101 на специальную опору

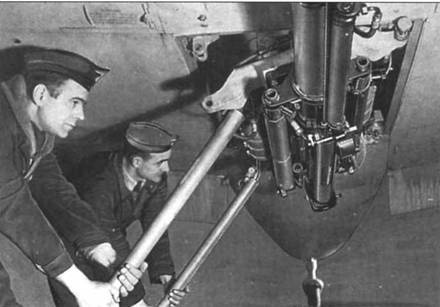

Два оружейника снимают пушку

Прорисовка крепления киля в задней части штурмовика: 1 – отверстие для отсоединения киля; 2- нижнее крепление для буксировки; 3 – верхнее крепление для буксировки; 4 – место подвода кабелей.

Детали устанавливаемого буксировочного узла: 1 – основа; 2 – подводка кабелей; 3 – крепеж; 4 и 5 – болты; 6 – место присоединения к фюзеляжу.

Только в октябре 1942 года удалось достичь темпа в 33 самолета, а на плановые показатели вышли только в нюне 1943 года. Такой уровень держали до декабря, когда начались бомбежки цехов «Хеншеля» союзной авиацией. После чего говорить о 40 самолетах в месяц говорить перестали.

Несмотря на столь грандиозные планы производственных мощностей завода не хватало – так как по подрядным контрактам «Хеншель» производил, например, бомбардировщики Ju 88 А и Ju 188. Мало того, в марте 1943 года фирму стали готовить для массового производства истребителя – бомбардировщика Me 410, причем было понятно, что военные эксперты уже оторваны от реальности – например, темп производства нового самолета предполагалось поддерживать на астрономическом уровне – 400 (!) самолетов в месяц.

В декабре 1943 года после того как на внедрение нового проекта было затрачено 400000 человеко-часов пришло новое указание – готовить линию для производства перспективного Ju 388. Эти все «телодвижения» привели к том, что мощности «Henschel Flugzeugwerk» в 1943 году были задействованы всего на 61 процент и это в условиях тотальной войны!

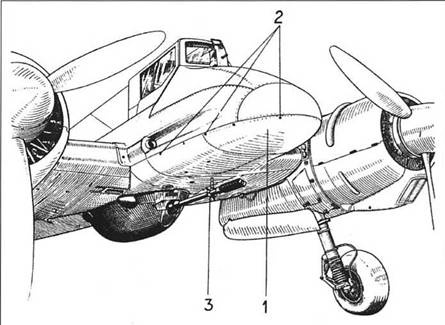

Прорисовка установки пушки МК103 на Hs-129B-I и В-2:1- металлическая панель; 2 – крепежные элементы конструкции; 3- ствол пушки.

Снимаемое бронестекло за креслом пилота: I- задняя стенка; 2 – крепление; 3 – блокировка

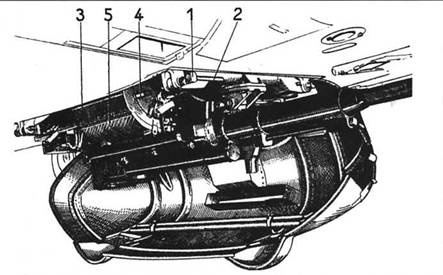

Прорисовка установки пушки МК 103 в подфюзеляжной гондоле в положении для обслуживания: 1 – основные крепежные болты; 2 – боеукладка МК 103 в положении для обслуживания; 3 – барабан с уложенными снарядами; 4 – узел доступа к снарядам; 5 – металлический защитный кожух.

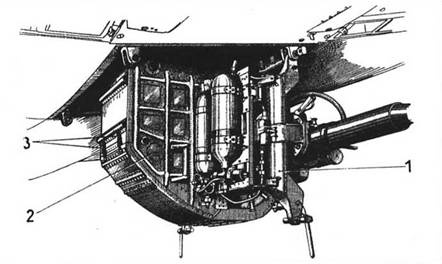

Прорисовка пушки МК 103 опущенной для обслуживания: I – основной узел крепления; 2 – боеукладка; 3 – панели быстрого доступа к механизму пушки.

Кроме того, эти процессы происходили на фоне повальной нехватки квалифицированной рабочей силы. Дошло до того, что для работы на стратегическом предприятии стали привлекать иностранных рабочих. Так, если в конце 1939 года на авиазаводах работало 100% немцев, то уже через год это были 3.2 % французских военнопленных. А в декабре 1943 года процент иностранной рабочей силы возрос до 35, из них: 16.3 % – русские и украинцы, 8.2 % – поляки, 5.8 % – французы, 2.9 % – итальянцы и 1.6 % – другие национальности. Столь масштабное привлечение иностранцев с одной стороны способствовало количественному увеличению численности работающих, но с другой стороны значительно увеличивало возможность саботажа и диверсии. На фоне человеческого фактора ухудшилось и качество материала и запчастей. В итоге количество и качество выпускаемых самолетов с каждым месяцем неуклонно ухудшалось.

30 ноября 1942 года по личному указанию Generalluflzeugmeister Эрхарда Мильха все самолеты, производимые в Германии поменяли систему заводских номеров – вместо четырех или пятизначных номеров были введены шестизначные, якобы для введения в заблуждение разведки противника. По этому приказу новая партия из 400 В-2 получила номера, начиная с 140000.

Новый план производства RLM GL/C-B 2 II был принят 25 мая 1943 года. В нем отмечалось что всего построено или будет построено 1635 Hs 129 В/С.

Несмотря на столь далекоидущие планы к концу 1942 года по документам RLM было поставлено 248 Hs 129, а к марту 1943 года – 331, однако потери были просто ужасными. В том же отчете отмечалось, что потерн составили 212 самолетов, то есть 64 процента! В сентябре 1943 года несмотря на то что было поставлено 560 самолетов потери составили 68 % или 383 самолета (уничтожены в боях, катастрофах или брошены в Африке и в СССР).

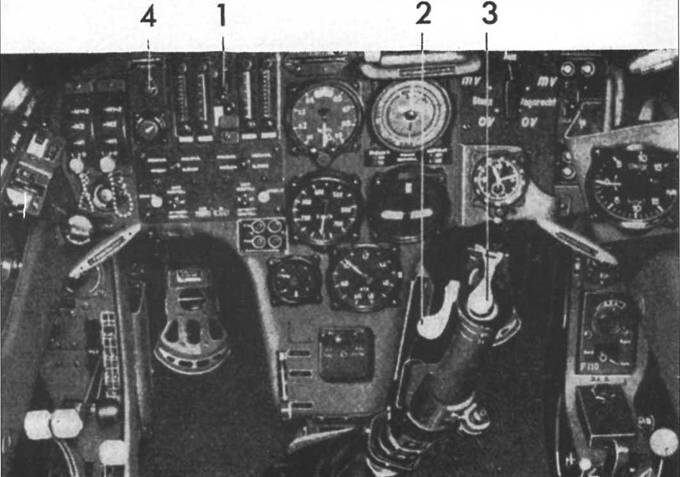

Органы управления вооружением на приборной панели: I – предохранительный переключатель; 2 – рукоятка переключения вида огня; 3 – кнопка открытия огня; 4 – контрольная лампа.

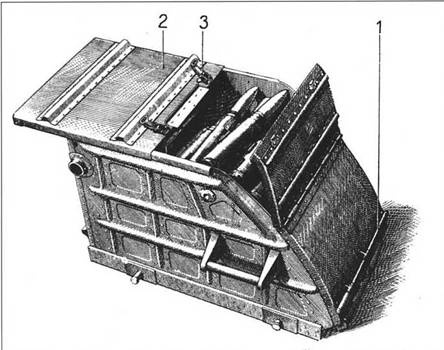

Заводская прорисовка боекомплекта для пушки МК 103: 1- крышка открытия; 2 – сдвижная панель; 3 – панель быстрого доступа.
