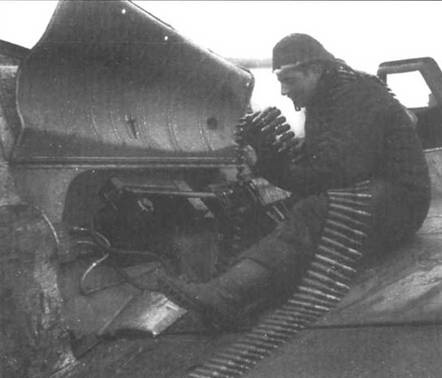

Оружейник 10.(Pz)/SG 9 укладывает лепту из 125 снарядов в MG 151/20. Оружейников в Люфтваффе обычно называли «черными» из-за цвета их роды. Оружейник хорошо приготовился к неожиданностям русской зимы.

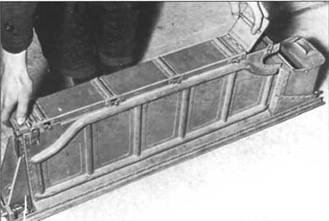

Контейнер для пулеметной лепты 7.92-мм пулемета MG 17. В каждом из них находилось 1000 патронов.

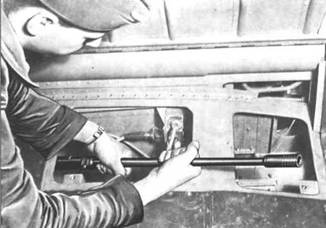

Оружейник устанавливает MG 17

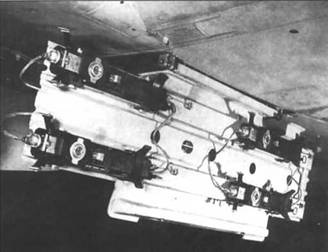

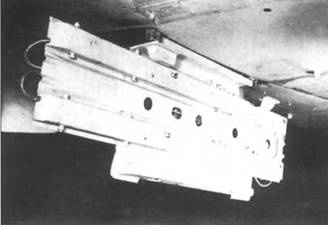

Бомбодержатели для четырех бомб ЕТС 50 VIIId.

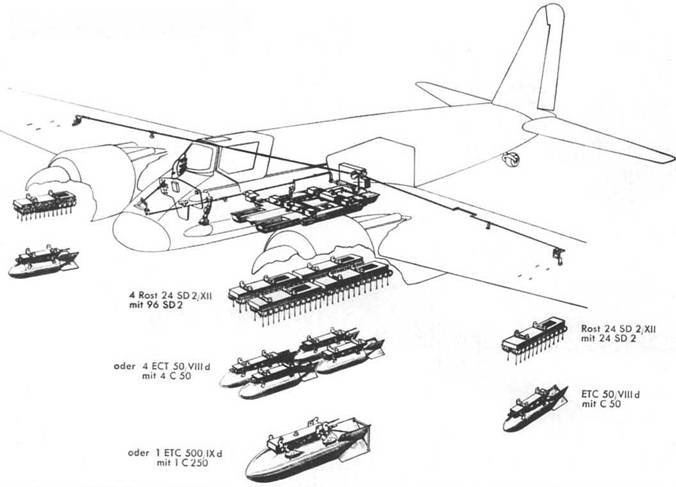

Официальный рисунок различных вариантов подвески бомб под Hs 129 В-1 и В-2.

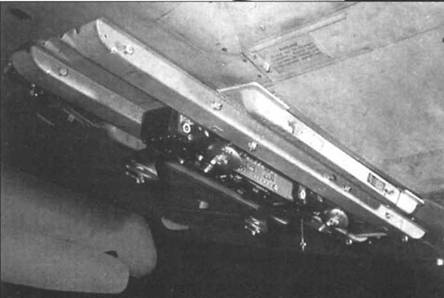

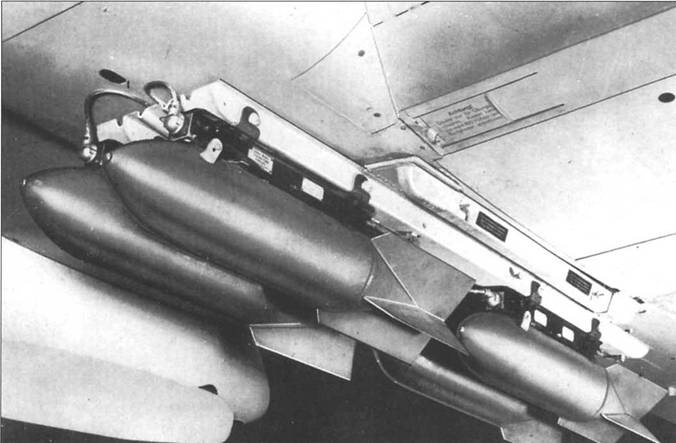

Стандартная подвеска для четырех бомб SC50.

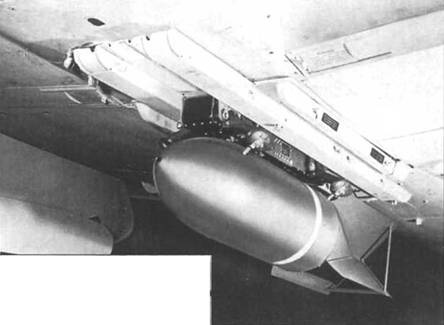

Переходник для подвески одной бомбы SC 250. Редко, по такая конфигурация применяюсь в частях.
Еще самолеты В-1 только строились, а RLM 15 октября 1941 года выдала заказ на 250 Hs 129 В-I (W.Nr. 0201-0450) в тропической конфигурации. А в апреле 1942 года с разработкой новой модификации В-2 заказ был увеличен до 1000 машин. Тем не менее, В-2 оснащались все теми же «Гном- Рон» I4M. Но все это были только планы, а когда 22 июня 1941 года началась советско – германская война в составе Люфтваффе настоящего штурмовика фактически не было.
Несмотря на то, что самолет был запущен в серию, конструкторы «Хеншеля» продолжали работу но совершенствованию конструкции. С мая 1942 года в самолет В-2 были внесены незначительные изменения, которые были вызваны опытом эксплуатации первых Hs 129 В-1 на Восточном фронте. В частности была изменена форма воздухозаборников двигателя, кроме того, в частях началась установка тропических противопыльных фильтров.
Подверглась изменениям и топливная система, что было вызвано прежде всего применением в условиях пустыни. В итоге накопилось столько различных изменений, что пришлось выделить модифицированные самолеты в отдельный тип – Hs 129 В-2.
Эта модификация и стала самой массовой. Уже последние десять В-I (W.Nr. 0201- 0210) были переделаны в В-2. Первый «настоящий» В-2 (W.Nr. 0201) вышел из цехов завода в середине мая 1942 года. Уже в ходе серийного производства в конструкцию вносились незначительные изменения.
Тем временем серийное производство штурмовиков нарастало: так, если в январе сдали только три В-1, то в апреле -31. 80-я машина Hs 129 В (50 В-1 + 30 В-2) была выкачена из ангара 30 нюня. На тот момент заказ RLM вырос до 1008 машин, которые должны быть построены до декабря 1944 года.
30 сентября был собран 146-й Hs 129 В. причем количество заказанных штурмовиков выросло до 1128 с плановым выпуском в 40

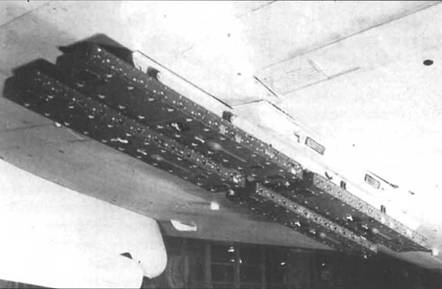

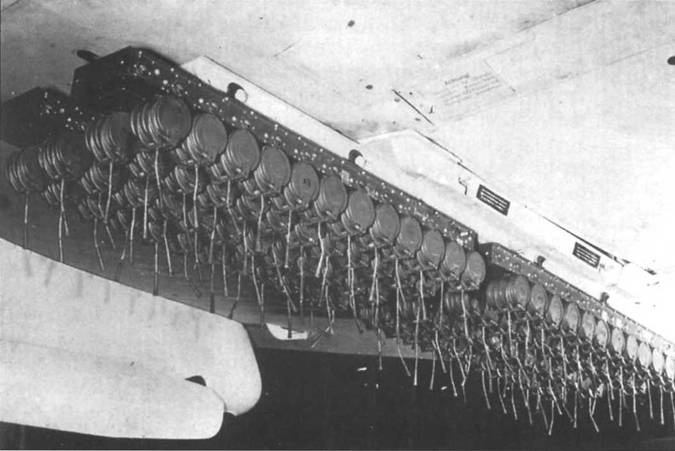

Две фотографии стандартной подвески 24 противопехотных бомб, каждая массой по 2.2 кг.

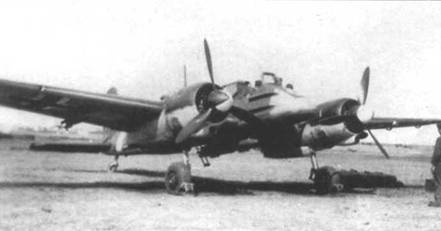

Фронтовая фотография Hs 129В-1 с шестью бомбами SC50.
Прицел Revi C12D
Прорисовка установки 30-mmi пушки МК 101 под фюзеляжем

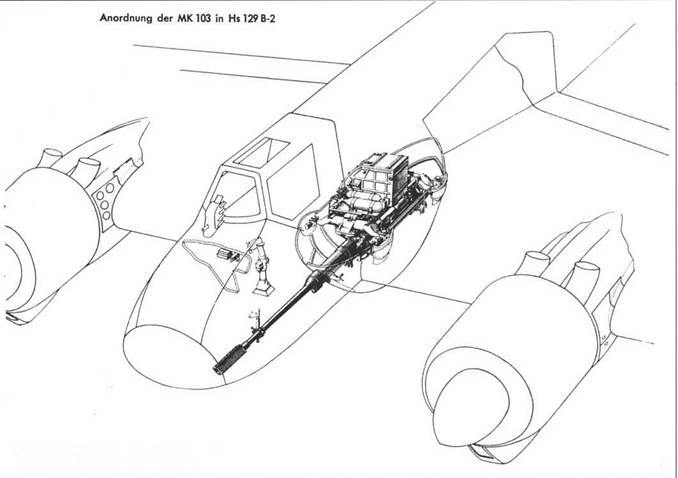

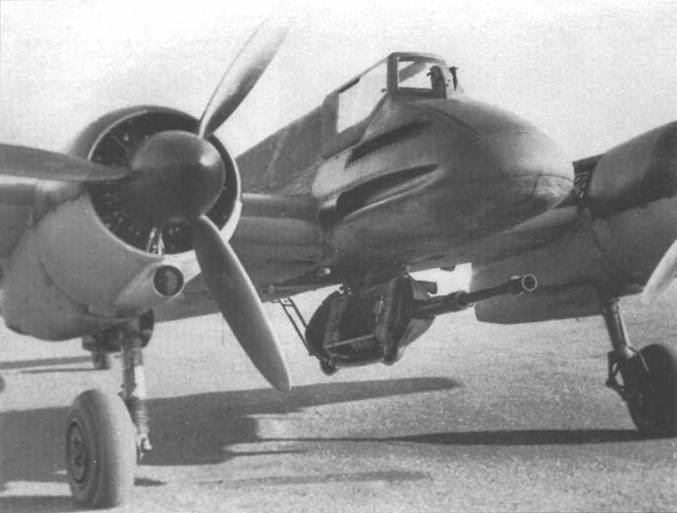

Установка пушки МК 103 на Hs-129B-2

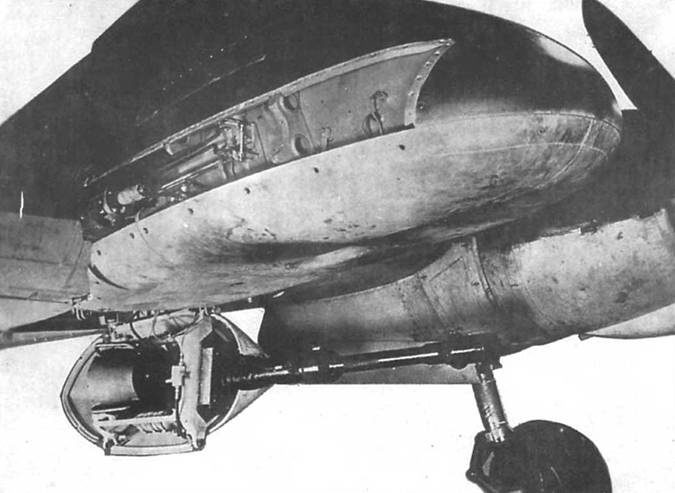

30-мм пушка МК 101 в положении для обслуживания. Обратите внимание, что сняты панели и с MG 151, что было обязательным.

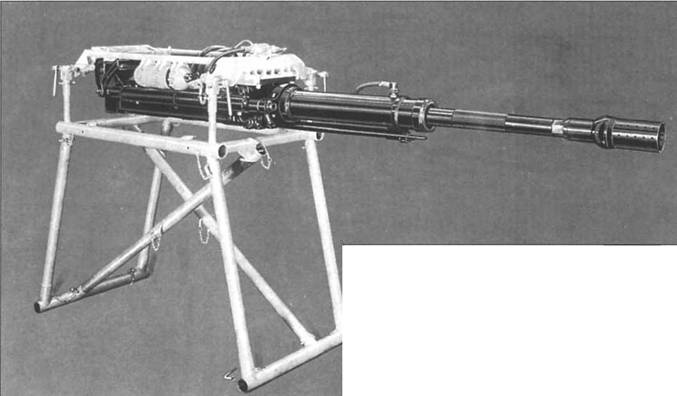

30-мм пушка МК 101 на стенде для обслуживания
Пушка МК 101 на Hs-129, подготовленная для снятия
Один из первых Hs-129B-1 с 30-мм пушкой МК 101, подготовленной для снятия.
