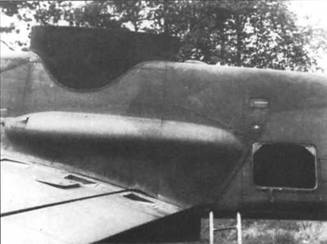

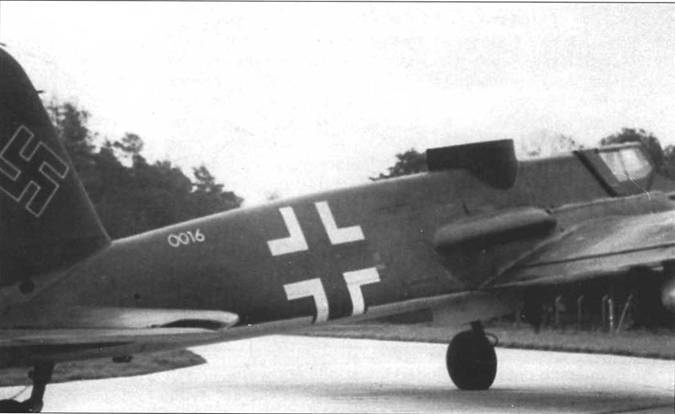

Еще одна фотография W.Nr.0016 с горизонтально стреляющим минометом SG 113А. Обратите внимание на то, что радиокод не нанесен на привычном месте.

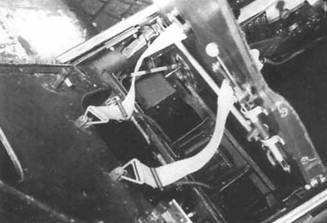

Установка радиоактиватора миномета сразу за сиденьем пилота.

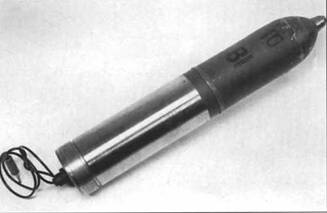

Снаряд для миномета, масса 1.5 кг, калибр – 75 мм

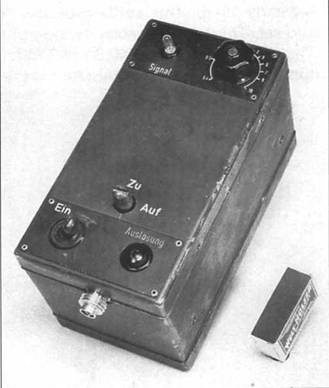

Радиоактиватор миномета, рядом для сравнения – спичечный коробок.

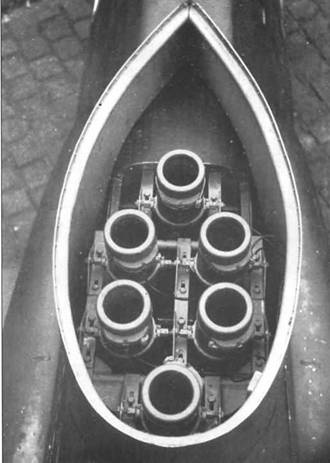

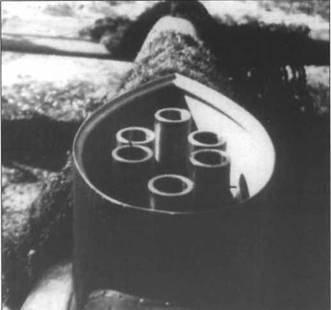

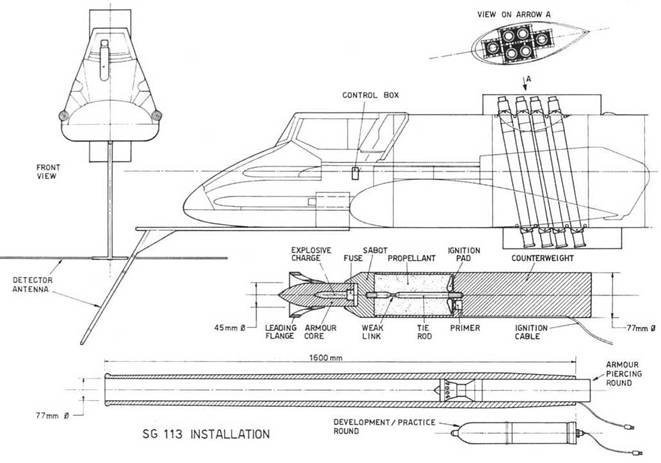

Вид сверху на миномет SG 11 ЗА.

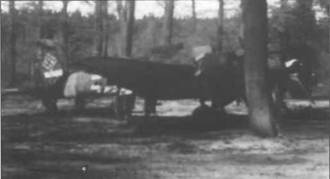

Две фотографии брошенного Hs 129B-2, вероятно W.Nr. 140499. Этот самолет вместе с двумя другими использовался в программе по испытанию нового оружия. К сожалению информации о там, где сделано фото нет, вероятно во дворе захваченного союзникам Института аэронавигационных исследований в Брауншвейге.

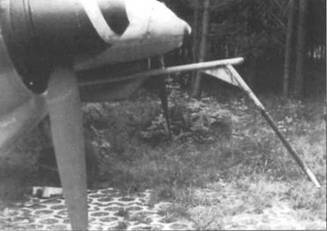

Фото Т-образной антенны обнаружения цели.

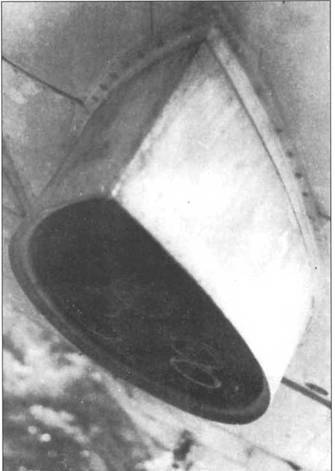

Два фото установки SG 113А на Hs 129B-2, W.Nr. 0249. Yа правой фотографии хороши видны стволы оружия, направленные вши.
Три фото (слева направо) применения мины SG 113A против советского танка.

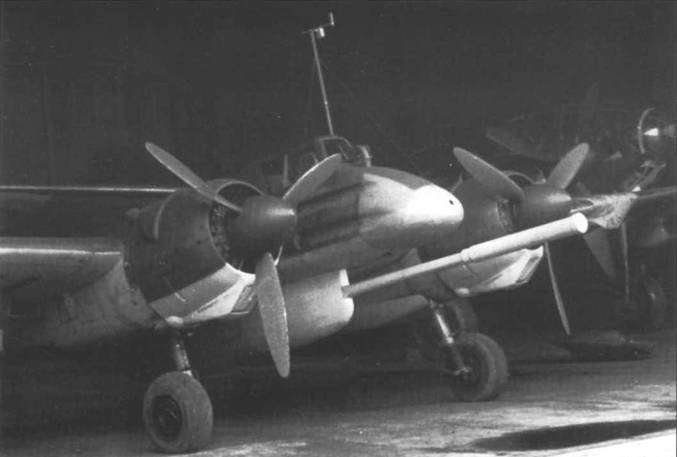

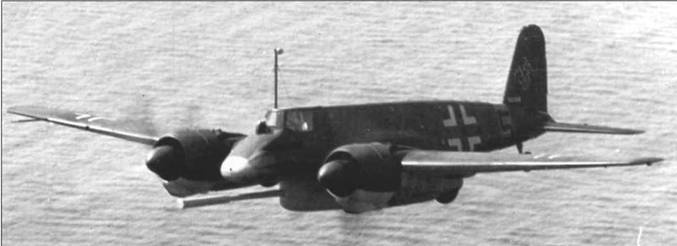

Два фото Hs 12911-2, W.Nr. 141258 код BH+ZC с деревянным макетам РаК 40. Самолет исполыовался для испытаний самой возможности применения такой пушки на штурмовике. На фотографии самолет над Балтийским морем. Обратите внимание па переднюю мачту для установки аппаратуры фиксирования результатов.

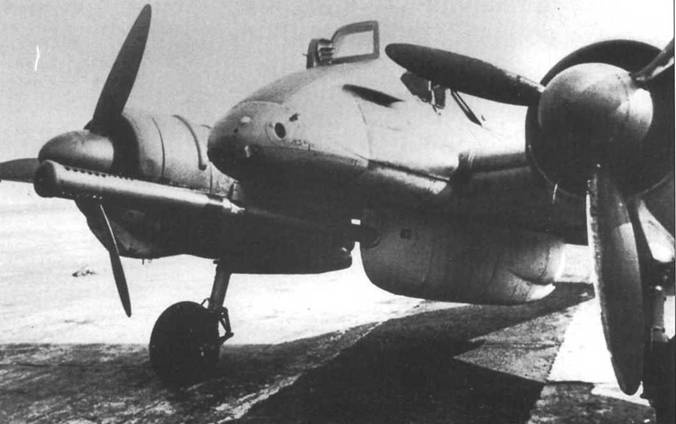

Окончательный вариант Hs 129C-I. Был построен единственный экземпляр Hs 129C-IV4, W.Nr. 220001, вооруженный 75-мм пушкой ВК 7,5. Боекомплект – 16 бронебойных снарядов. Для того, чтобы как то компенсировать сильную отдачу оружия с самолета было снято все другое вооружение, поставлены металлические накладки. После нескольких испытательных полетов программу остановили 13 июля 1944 года из-за смены ориентиров.

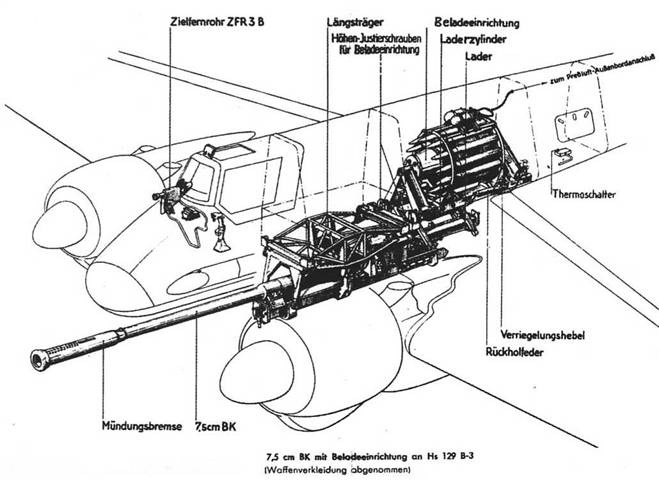

Прорисовка установки ВК 7,5 на Hs 129В-3.

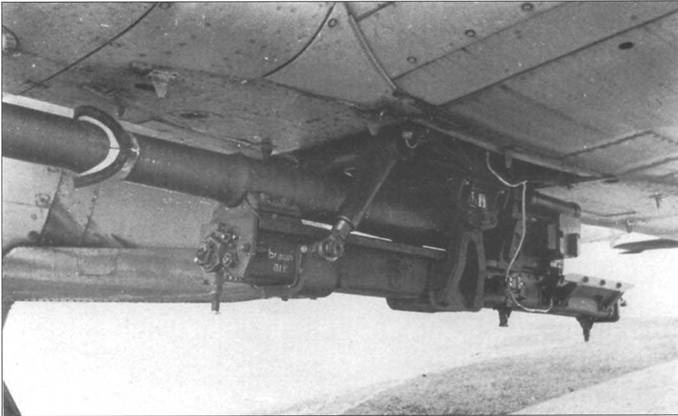

Более детальное фото установки 75-мм пушки РаК 40. На фото не виден магазин и механизм автоматической перезарядки, которые располагались с другой стороны.

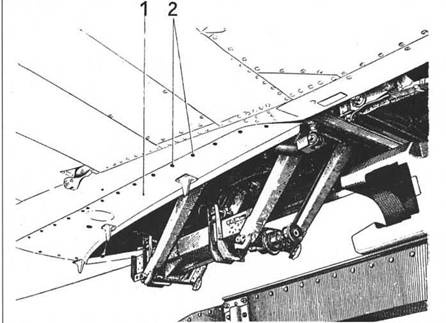

Прорисовка узлов установки 7.5-см пушки: 1 – панели; 2 – болты крепления.

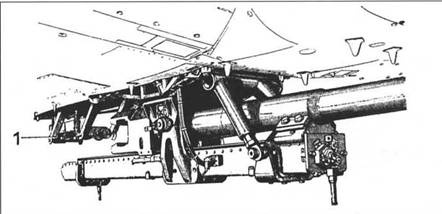

Прорисовка установленной 7.5-см пушки: 1 – магазин опущен вниз.
В начале 1944 года командование Люфтваффе потребовало принять на вооружение штурмовик с противотанковой пушкой большого калибра. Это было вызвано прежде всего появлением современных советских танков и самоходных орудий. На заводе «Хеншеля» стали вестись работы по установке на Hs 129 очень эффективного противотанкового орудия РаК 40L. Само орудие подверглось некоторой модернизации, прежде всего это касалось нневмно-электрического спуска и демпфирования отдачи и в результате получило обозначение ВК 7,5. Снаряд из такого орудия вылетал со скоростью 932.7 мсек и пробивал 130-мм броню на расстоянии 1000 метров под углом 90 градусов. Под углом 30 градусов пробивная способность составляла 95 мм. Этого было достаточно для поражения 46-тонного ИС- 2. Скорострельность пушки составляла 40 выстрелов в минуту, что позволяло летчику в одном заходе выпустить 3-4 снаряда. В случае аварии был предусмотрена возможность сброса подфюзеляжной гондолы с пушкой, что увеличивало маневренность самолета и соответственно шансы на спасение.
