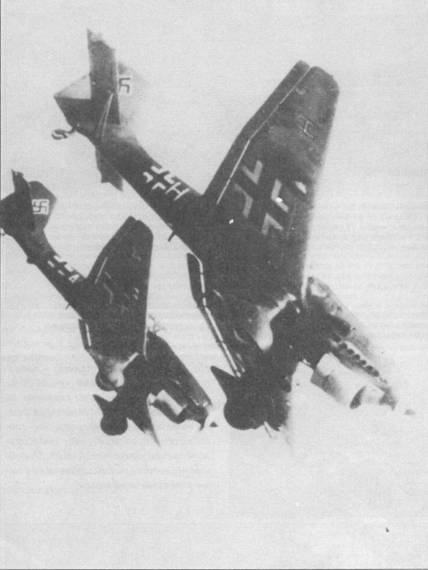

Широко известный фотоснимок пикирующих «Штук» из 10./LG-1 (бортовые коды самолетов «L1+AU» и «L1+HU»). На самом деле данный снимок сделан в горизонтальном полете и развернут уже при печати.

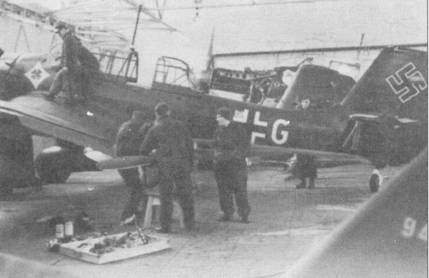

Из-за слабого контраста черно-зеленого и темно-зеленого цветов на чернобелых фотографиях пикирующих бомбардировщиков Ju-87 создается впечатление будто самолеты имеют сверху и с боков однотонную окраску. Практически всегда на самолеты наносили эмблемы подразделений. Данная машина имеет бортовой код «T6+GM», литера «G» — белого цвета, остальные — черные. Бомбардировщик принадлежит 7./S1.G-2 На заднем плане виден самолет 8-го стаффеля: кок винта красного цвета.

Сведения, собранные во время сентябрьской кампании в Польше в 1939, убедили руководство Люфтваффе в необходимости модернизации самолетов Ju 87.

Технический отдел RLM поручил фирме Юнкерс проведение соответствующих конструкторских работ, дающих возможность «штуке» нести большую бомбовую нагрузку, увеличить дальность и скорость полета, повысить эффективность оборонительного вооружения. Ключом к такой модификации было улучшение аэродинамики и использование нового двигателя повышенной мощности. Работы над новой версией Ju 87 начались весной 1940, а в мае она получила обозначение Ju 87 D (D как Дора). Первый полет прототипа Ju 87 V21, заводской номер (Werk Nummer, W. Nr., 0870536), планировался на декабрь этого года, однако проблемы с двигателем Jumo 211 F сделали невозможным его установку и полетные испытания. В это самое время конструктор самолета инженер Герман Польман покинул фирму Юнкере и перешел работать в фирму Блом и Фосс в Гамбурге. Казалось, что Ju 87 достиг верхнего потолка своих возможностей и даже вновь проектируемая версия D будет только временным, переходным типом перед появлением совершенно новой конструкции. К счастью, кроме недовведенного мотора Jumo 211 F на заводах Юнкерса разработали другой двигатель — Jumo 211 J-1, двенадцатицилиндровый, с жидкостным охлаждением, мощностью 1400 л.с. Его и установили на прототипе Ju 87 V21 и на вновь построенных Ju 87 V22 (W. Nr. 0540) и Ju 87 V23 (W. Nr. 0542). В мае 1941 в Испытательном центре в Рехлине проведены всесторонние пробы Ju 87 V23, которые дали хорошие результаты.

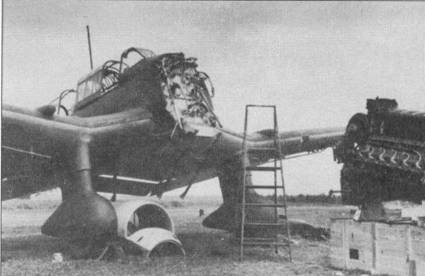

Замена двигателя на бомбардировщике Ju-87B-1, хорошо видны противопожарная перегородка, отделяющая кабину летчика от мотора и рама для подвески бомбы. Противопожарная перегородка не окрашена и имеет цвет натурального металла — обычная практика для самолетов люфтваффе, хотя в отдельных случаях перегородку красили в серый цвет. Замена двигателя на «Штуках» не требовала больших трудозатрат, благодаря чему Ju-87 пользовался популярностью среди инженерно-технического состава люфтваффе.

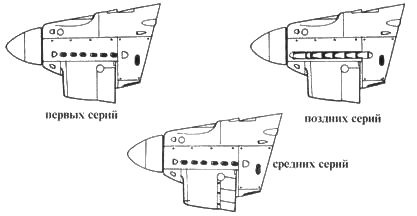

Ju 87В-1

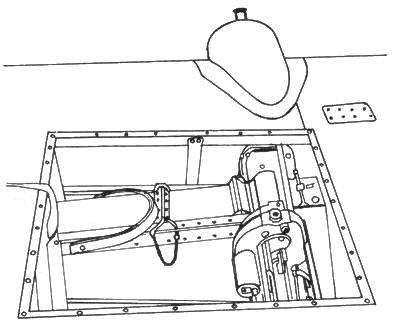

патронный отсек пулемета MG 17

Следующим прототипом версии D стал Ju 87 V24 (W. Nr. 0544), а затем появился Ju 87 V25 (W. Nr. 0538), послужившим для испытаний тропического оснащения. Удачно завершившиеся пробы привели к заказу 6 июня 1941 первой серии самолетов Ju 87 D-1 на заводах Бремен-Лемвердер. Впоследствии версия D стала самой многочисленной среди всех вариантов «штуки». Ju 87 D-1 был разработан на базе версии В, однако отличался от ранних машин совершенно новыми очертаниями передней части фюзеляжа. Из-за использования другого двигателя изменилась система охлаждения. Маслорадиатор перенесли в нижнюю часть капота, а два радиатора охлаждающей жидкости разместили под крыльями, в местах примыкания задних кромок к центроплану.

В позднейших выпусках модернизированы также способы подвески колес и амортизации стоек основного шасси. Изменилась и форма обтекателей колес, а телескопическое соединение верхней и нижней части обтекателей стоек, ранее часто повреждавшееся, заменили кожаными манжетами. Двойные подкосы, поддерживающие горизонтальное оперение, получили профилированные кожухи из алюминиевого листа. Радиополукомпас Peil G IV перенесли из нижней части фюзеляжа, где он подвергался риску повреждения при приземлении; на верхнюю часть, сразу за кабиной стрелка-радиста; при этом он получил прозрачное прикрытие из плексигласа. В качестве лобового стекла фонаря кабины применено бронестекло толщиной 50 мм. Самолет получил новое оборонительное вооружение, состоящее из спаренного пулемета Маузер MG 81 Z калибра 7,92 мм, смонтированном на бронированном лафете GSL-K 81 Z, с боезапасом 2000 патронов. Подфюзеляжный бомбодержатель 2000/XII теоретически позволял подвешивать осколочную бомбу SC 1800 массой 1800 кг (практически подвешивались бомбы массой 250 или 500 кг на держателях 500/XIIс, смонтированные вместе с бомбодержателем 2000/XII на общей платформе 1000/5000/IXb). Помимо увеличения бомбовой нагрузки, возросли максимальная скорость, с 380 до 410 км/час, и дальность, с 600 км у варианта В-2 до 1530 км у D-1.

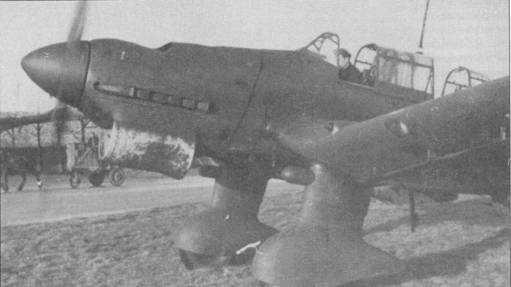

Иногда «Штуки» применялись для ночных рейдов, особенно часто в роли ночных бомбардировщиков Ju-87 использовались в конце войны. «Ночные» «Штуки» получили пламегасители на патрубки, а нижние поверхности временно окрашивались в черный цвет краской на водяной основе. Обратите внимание — черная краска почти облезла с обтекателя радиатора. Сирены не установлены на обоих обтекателях стоек основных опор шасси.

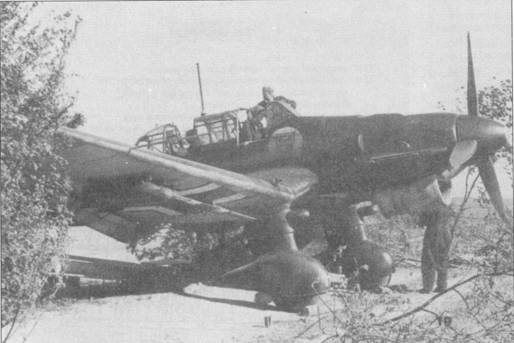

Подготовка к боевому вылету замаскированного ветками деревьев пикирующего бомбардировщика Ju-87B-1 из 3./ St.G-2. Самолет имеет бортовой код «T6+HL». Двигатели Jumo-211А сильно дымили, поэтому на бортах фюзеляжей почти всегда имелись длинные шлейфы копоти, иногда — по всей длине борта, вплоть до вертикального оперения.

Первые полеты версии D-1 показали необходимость модернизации шасси (первые поставленные машины этой серии имели старое шасси варианта В, относительно слабое с учетом возросшей взлетной массы). Уже в октябре 1941 самолет с кодом BK+EN был полностью разрушен из-за аварии шасси. После усиления на основных стойках были дополнительно установлены небольшие подрывные заряды, позволяющие отстреливать стойки при вынужденном приземлении (для предупреждения капотирования). У большинства машин Ju 87 D демонтировали кожухи стоек шасси, чтобы избежать заблокирования колес грязью во время старта или посадки на полевых аэродромах Восточного фронта. Не только упомянутые недостатки были причинами нескольких тяжелых происшествий с ранними машинами серии D-1. В ноябре 1941 из-за аварии двигателя разбился при посадке самолет BK+ES, а 5 января 1942 в районе Эльбинга в катастрофе, вызванной плохими погодными условиями, во время перегона самолетов в свою часть погибли трое молодых летчиков из I./ StG 2. Собственно, именно в этой части в Боблингене началась переподготовка пилотов на новой машине. В бой Ju 87 D-1 вступили в феврале 1942 на Восточном фронте. В мае 1942 под Бир-Хакеймом в Африке первый раз применялась версия Ju 87 D-1/trop. Эти самолеты оснащались тропическим фильтром и модифицированными системами охлаждения и смазки двигателя, противопылевым уплотнением и аварийным снаряжением для экипажа в случае вынужденного приземления. До конца 1942 произведено, наиболее вероятно, 592 экземпляра версии D-1.
