Один из серийных Ju 87 А-2 из HI./StG 165, покрытый немного отличающимся вариантом камуфляжа RLM 61/62/ 63. Германия, лето 1938.

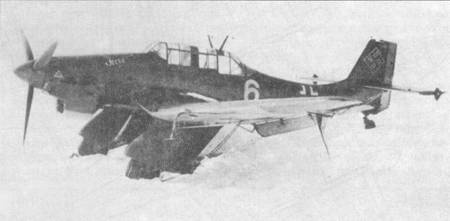

На снимке — учебный Ju 87 А-2 (W. Nr. 5040) с названием «Irene», сфотографированный зимой 1940/41. Самолет в «травяном» камуфляже RLM 70/71/65. Стоит обратить внимание на частично демонтированные обтекатели шасси — повсеместная практика в зимний период.

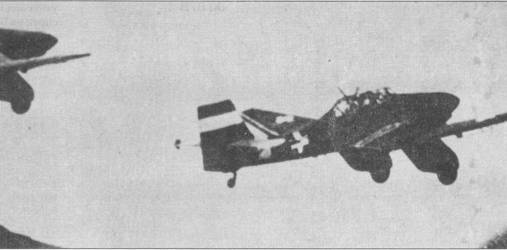

Факт передачи небольшого количества пикирующих бомбардировщиков Ju-87A венгерским ВВС малоизвестен, в Венгрии «Антоны» использовались, главным образом, для подготовки пилотов. Два Ju-87А морем были доставлены в Японию, самолеты собрали на заводе фирмы Мицубиси. «Антоны» испытывались армейской авиацией Японии, однако никогда не состояли на вооружении и не использовались в боевых действиях.

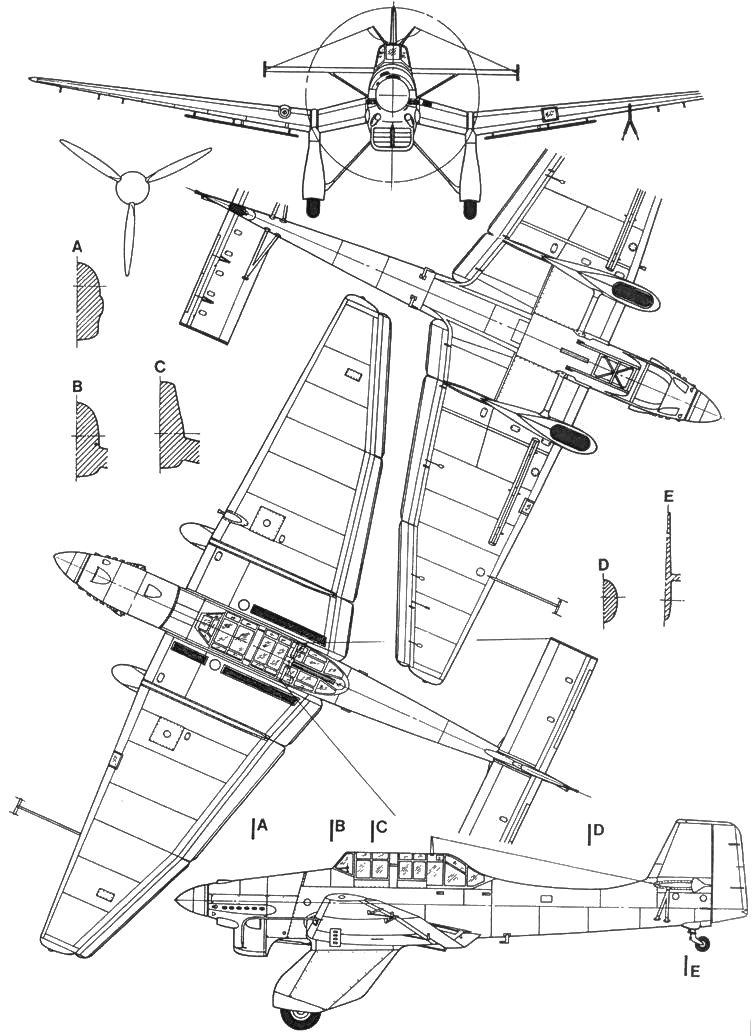

Ju 87А-2

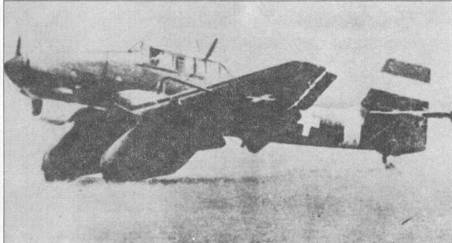

Цвета окраски венгерских «Антонов» остались неизвестными, но цвета маркировки вертикального оперения не представляют загадки — красно-бело-зеленые полосы (цвета национального флага Венгрии), опознавательные знаки — черно-белые. В боях на Восточном фронте венгерские ВВС широко использовали более позднюю модификацию «Штуки» — Ju-87B.

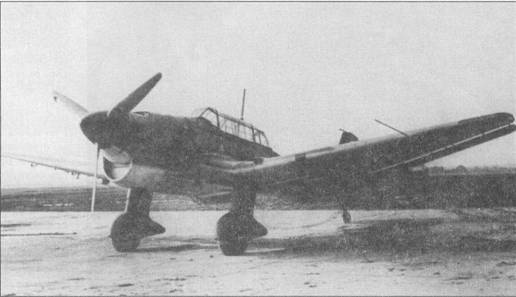

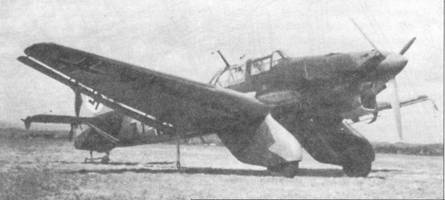

По форме фонаря кабины, обтекателя радиатора и основных опор шасси можно предположить, что на снимке один из предсерийных самолетов Ju-87B-0. Обратите внимание на новый приемник воздушного давления, смонтированный в передней кромке левой плоскости крыла. Самолет оснащен подкрыльевыми бомбодержателями. Машина окрашена по предвоенной четырехцветной камуфляжной схеме, все серийные самолеты Ju-87B-0 красились уже по новой трехцветной схеме с черно-зеленым/темно-зеленым верхом.

После появления нового мотора Юнкерс Jumo 211 А конструкторы во главе с инженером Польманом начали проектные работы над следующим вариантом Ju 87, в котором должны были быть устранены недостатки версии А.

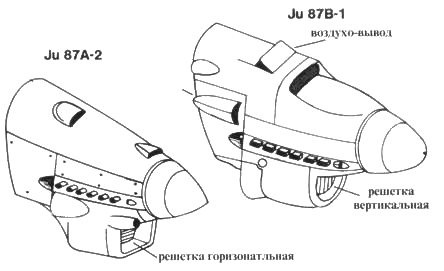

В начале 1938 два стандартных фюзеляжа Ju 87 А использовали для постройки прототипов Ju 87 V6 и V7. Самолет Ju 87 V7 стал прототипом предсерийных десяти экземпляров в версии Ju 87 В-0 (В как Берта). Прототип V8 использовался для статических и двигательных испытаний. Самолеты Ju 87 В-0 значительно отличались от версии А. На них устанавливался двигатель Jumo 211 А мощностью 1000 л.с., капот и нос фюзеляжа имели полностью новую форму, масляный радиатор находился над мотором, а его единственный воздухозаборник был размещен на правой стороне капота, система охлаждения двигателя получила новый обтекатель и вертикальные жалюзи вместо применявшихся ранее горизонтальных. В версии В-0 появилось новое шасси — вместо трехстоечного варианта в версии А, в котором колесо, главная стойка с амортизатором и задний подкос имели общий кожух, по широте силуэта напоминающий штаны, теперь наличествовало одностоечное свободнонесущее шасси с измененным обтекателем характерного вида, ассоциирующимся с лапами хищной птицы. Изменилась также конструкция фонаря кабины, открывающиеся вбок элементы уступили место сдвижным частям. Двурогая антенна на расходящихся стойках была заменена одной антенной мачтой, смонтированной на неподвижной средней части фонаря кабины. Поворотный пулемет MG 15 теперь размещался в шаровой установке на вращающемся лафете Linsenlafette ZIOd. Основательно модернизировали внутреннее оснащение кабины, изменили расположение приборной доски, установили рычаг управления другой формы, прицел Stuvi A2 заменили на Revi C-12-C, стрелок-радист получил радиостанцию FuG Vila. В левом крыле дополнительно установили встроенный пулемет MG 17 и изменили форму трубки Пито (скоростемера). Под крыльями смонтировали два держателя ETC 50/VIIIc на четыре бомбы по 50 кг. Самолеты серии В-1 были практически идентичными предсерийным машинам В-0. В рамках модификации перенесли трубку Пито с левого крыла на правое, а стандартной комплектацией позднейших серий стала сирена, установленная на левом обтекателе основного шасси. Эти сирены, получившие прозвище «Jerycho Trompeten» (иерихонские трубы), приводились в действие небольшими пропеллерами, вращавшимися под напором набегающего воздушного потока при пикировании. Громкий звук с пронзительными тонами должен был воздействовать на психику вражеских солдат, вызывая у них страх и ужас. В целях усиления психологического эффекта сирен на бомбах монтировались специальные свистки. При падении бомбы рассекаемый воздух вызывал характерный свист. На самолетах дальнейших серий устанавливалось по две сирены.

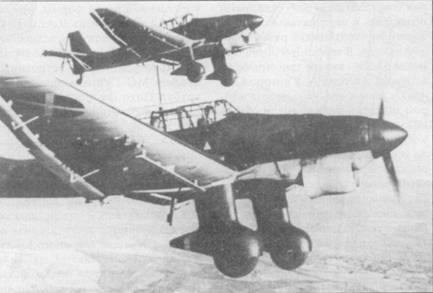

Как и «Антон», боевое крещение «Берта» приняла в Испании, причем результаты «обкатки» в боевых условиях Ju-87B оказались даже более впечатляющими, чем в случае с Ju-87A. Самолеты несли опознавательные знаки франкистских ВВС, машины окрашены по новой камуфляжной схеме; верх и боковые поверхности — черно-зеленые/темно-зеленые. Шестимесячное применение «Берт» в Испании породило у командования люфтваффе настоящую «штукаманию».

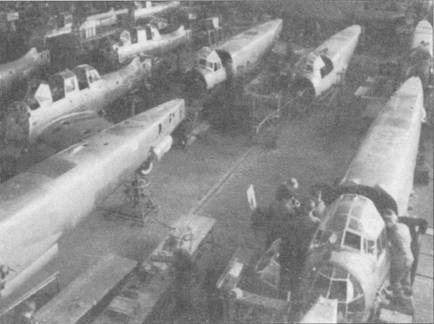

В 1939 г. сборка бомбардировщиков Ju-87 и Ju-88 велась в одном цеху. В дальнейшем выпуск пикирующих бомбардировщиков будет налажен на заводах в Берлинее-Темпельгове и в Бремене-Лемвердере; на заводе фирмы Юнкерс в Дессау было построено всего около 430 Ju-87.

На правом боковом окне сдвижной части пилотской кабины была нанесена схема углов пикирования. Эта схема, вместе со стрелково-бомбардирским прицелом Revi C-12-С, обеспечивали точное сбрасывание бомб в пикирующем полете. В районе цели пилот также включал полуавтоматический прибор, так называемый Abfanggerat, и после выставления на нем высоты, с которой планировалось сбросить бомбу, переводил самолет в пике. В продолжении всего пикирования в наушниках шлемофона пилота был слышен постоянный сигнал. При достижении самолетом запрограммированной высоты сигнал выключался и в этот момент пилот должен был нажать на рычажок сброса бомб, размещенный на ручке управления. Устройство для выведения самолета из режима пикирования (Abfanggerat) переставляло триммеры руля высоты и изменяло шаг винта, облегчая находящемуся под действием перегрузки пилоту выход из пике. Установленные под крыльями аэродинамические тормоза позволяли снизить скорость пикирования примерно до 150 км/час, что обеспечивало меньшее время перехода в горизонтальный полет. Благодаря всему перечисленному появилась возможность сброса бомб с меньшей высоты; с другой стороны, появилась необходимость использовать взрыватели с задержкой, иначе взрывы собственных бомб повреждали самолет, еще находившийся над целью. В период производства машин серии Ju 87 В-1 проведено еще несколько мелких изменений, в т. ч. изменены очертания горизонтального оперения в его боковой проекции, сзади радиатора охлаждающей жидкости (гликоля) появились жалюзи, модифицировано расположение выхлопных патрубков. Производство версии Ju 87 В-1 началось в октябре 1938. Самолеты строились на заводах в Берлине, Дессау и Бремен-Лемвердере. Если говорить об общем числе изготовленных машин данной версии, то различные источники часто приводят противоречивую информацию. Наиболее достоверной представляется цифра 803 экземпляра.
