Читать книгу - "Ju 87 «Stuka» часть 1 - Сергей В. Иванов"

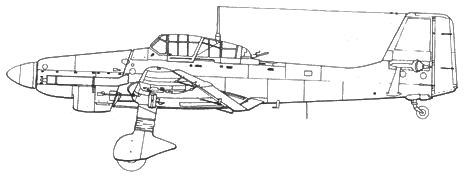

Ju 87D-5

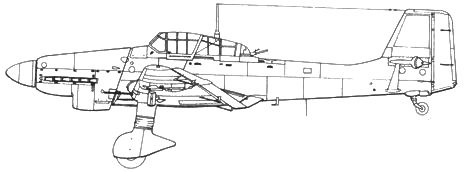

Ju 87D-8

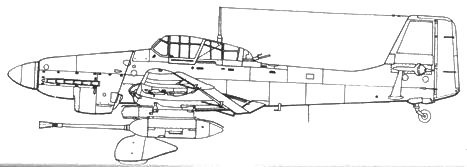

Ju 87G-2

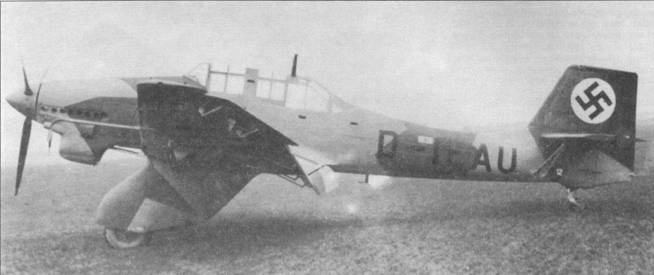

Двенадцатый серийный самолет Ju-87A-1 (регистрационный код «D-IEAU») имел характерный для всех «Антонов» грузный, но одновременно щегольский, профиль. Самолет окрашен по стандартной для того периода четырехцветной камуфляжной схеме. Верх и боковые поверхности — темно коричневые, зеленые и серо-зеленые; низ — светло голубой. После передачи самолета в войска, гражданский регистрационный код заменили опознавательными знаками и кодом подразделения люфтваффе. Обратите внимание на белый прямугольник в центральной части фюзеляжа (над дефисом регистрационного кода), это — панель доступа к аптечке первой медицинской помощи.

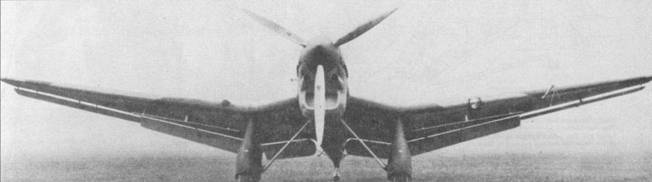

Вид спереди на пикирующий бомбардировщик Ju-87A-1, внутренние секции закрылков находятся в выпущенном положении. Лопасти воздушных винтов первых «Антонов» имел яркий цвет хорошо полированного металла, позже лопасти стали окрашивать черно зеленой краской.

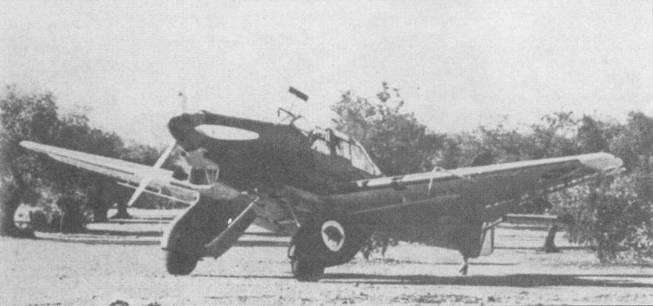

На снимке один из трех пикирующих бомбардировщиков Ju-87А-1, отправленных в Испанию в составе Kampfgruppe-88 легиона «Кондор». Самолет имеет черно-белые опознавательные знаки ВВС Франко. Тройка «Антонов» сразу же по прибытию в Испанию получила прозвище «Jolanthe Kette», прозвище произошло от популярной тогда немецкой комедии. На внешних сторонах «штанов» основных опор шасси всех трех самолетов нарисовали свинью Иоланту. Успех «Штуки» в Испании стал сигналом к разворачиванию массового выпуска пикирующих бомбардировщиков Ju-87.

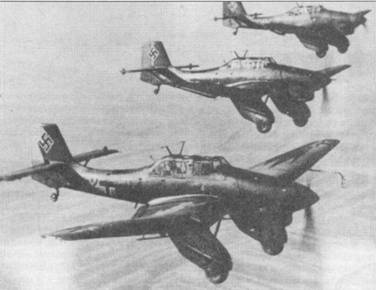

Звено пикирующих бомбардировщиков Ju-87A-1 из St.G-165, снимок 1938 г. Перед второй мировой войной изменилась окраска вертикального оперения самолетов: свастика наносилась прямо на камуфляжную окраску, ранее — свастика вписывалась в круг белого цвета, наложенный на красную полосу. Бортовой код самолета на переднем плане — «52+С24».

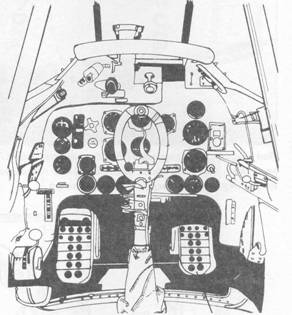

Кабина пилота Ju 87А

Шасси Ju 87А

Подвеска 250-кг бомбы под Ju 87А

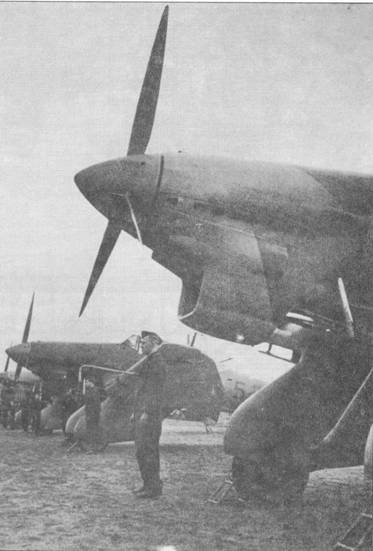

1 Носовая часть Ju 87 А-1 одной из немецких эскадрилий. Снимок досконально показывает ряд деталей, включая нетиповое отверстие в коке.

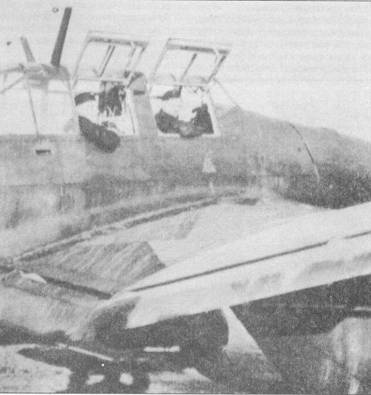

Техники люфтваффе, одетые в рабочие комбинезоны черного цвета позируют фотографу в кабине «Антона». На снимке хорошо видны открытые откидные сегменты фонаря кабины. Аналогичные сегменты имеются с левой стороны кабины. Небольшой треугольник желтого цвета, нанесенный на борт фюзеляжа ниже кабины летчика, говорит о том, что самолет следуют заправлять бензином с октановым числом 87. Ниже треугольника видна стрелка белого цвета, указывающая на заливочную горловину крыльевого топливного бака.

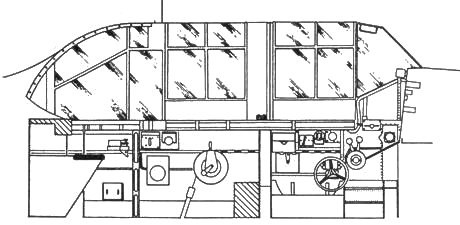

Правый борт кабины Ju 87А

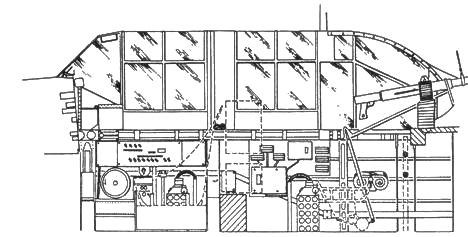

Левый борт кабины Ju 87А

Кресло пилота

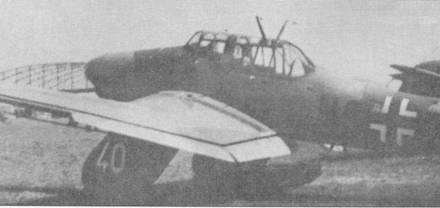

Как большинстве учебно-тренировочных «Антонов», самолет с бортовым кодом «NG+RH» не имеет оборонительного вооружения, а на внешней стороне «штанины» основной опоры шасси нанесен белой краской дополнительный тактический номер «40» (такой же номер нарисован на внешней стороне второй «штанины»). Находившиеся на вооружении учебно-тренировочных стаффелей, в которых велась подготовка пилотов «Штук», пикирующие бомбардировщики Ju-87A благополучно дожили до разгрома Германии в мае 1945 г.

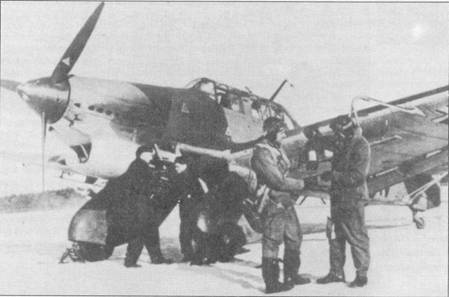

Двое летчиков-пикировщиков (Stukaflieger) позируют на фоне бомбардировщика. У самолета пара «негров» (так в люфтваффе прозвали за цвет комбинезонов техников) возится с ручкой инерционного стартера запуска двигателя Jumo- 210. Среди прочих внешних отличительных признаков «Антона» являлись «рожки дьявола» — установленные на фонаре кабины две мачты крепления проволочной радиоантенны.

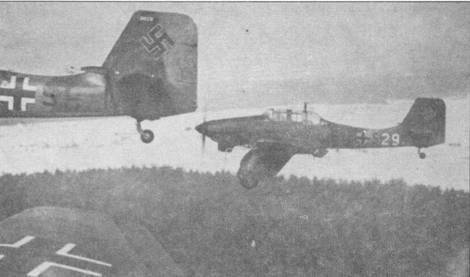

Менее чем через два года службы в строевых подразделениях люфтваффе начался процесс передачи «Антонов» в летные школы «Stuka Schulen». Процесс передачи самолетов привел к некоторой путанице в бортовых кодах машин, часть сохранила старую, на некоторых — писали новые. «Штука» на переднем плане имеет бортовой код четырехбуквенный код «NG+SH», а крест — широкую белую кайму. Самолет на заднем плане сохранил нестандартное прежнее обозначение «S13+S29» и крест с узкой белой каймой.
