Параллельно с «Палласом» шло строительство «Беллерофона», который создавался в таких необычных условиях, что о них стоит упомянуть устами самого Рида:

«В случае с «Беллерофоном» я положил законченный проект перед лордами Адмиралтейства, когда парламент санкционировал постройку пяти покрытых бронёй деревянных фрегатов, и предложил построить этот корабль из железа по представленному мной проекту вместо одного из деревянных фрегатов. На самом деле было построено только два деревянных фрегата – «Лорд Уорден» и «Лорд Клайд» – и, как я желал, был заказан «Беллерофон». Конечно, при проектировании «Беллерофона» (хотя я и действовал безо всяких приказаний, поскольку предполагал сам предложить его Совету) я не мог не принимать во внимание некоторых известных взглядов Адмиралтейства, но думаю, что могу утверждать, что «Беллерофон» на тот момент представлял собой тип корабля, созданный мной. Во всех других случаях я действовал, ограниченный вышестоящими инструкциями».

«Беллерофон»

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

"Беллерофон"

Чатем

28.12.1863

26.04.1865

11.04.1866

356493 ф.ст.

Размеренна, м

91.4x17.07x6.93/8,05

Водоизмещение, т

7550 (корпус и броня 4950, оборудование 2600)

Вооружение

1865: 10 9 " дульнозарядных нарезных, 5 7" дульнозарядных нарезных. 4 салютных

1885: 10 8"казнозарядных, 4 6" казнозарядньк, 6 4"казнозарядньк, 2 торпедных аппарата

Броня, мм

пояс (высотой 1,8 м) 127, подкладка 200-250, рубашка 38. батарея 152, батарейная палуба 13. главная палуба над батареей 25, 1раверзы 127, боевая рубка 152-203 (общий вес брони 1093 т).

Механизмы

тронковые ("Пени"), индикаторная мощность 6520 л с 14,1" уз. два цилиндра (диаметр 2845 мм), ход поршня 1219 мм. 74 об/мин. двухлопастный винт (диаметр 7010 мм. шаг 6096 мм), 8 прямоугольных котлов (рабочее давление 1,9 атм)

Запас топлива, т

640 (уголь)

Дальность плавания

1500 морских миль 3-узловым ходом

Площадь парусов, м2

2212

Экипаж, чел.

650

Конструкторы

Ф.УХрей, К.Пэджет

«Беллерофон» сочетал в себе немало принципиальных новшеств, Он стал первым кораблём, построенным по «бракетной» системе на основе смешанной сталежелезной конструкции, первым, получившим на вооружение 9" дульнозарядные орудия и первым большим броненосцем, воплотившим идеи Рида относительно размеров и формы корпуса, мощности и скорости. Он был первым линейным кораблём с балансирным рулем и оказался единственным броненосцем с центральной батареей (казематом), впоследствии полностью сменившим своё вооружение из дульнозарядных орудий на казнозарядные.

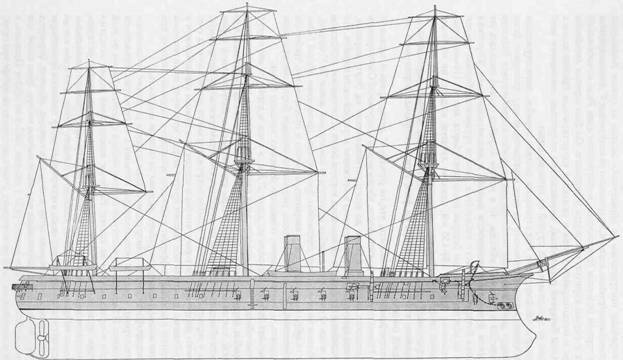

Броненосец «Беллерофон»

Проектируя «Беллерофон» Рид стремился создать корабль, характеристики которого существенно отличались от всех современных ему линкоров. Если «Минотавру» для достижения необходимой скорости потребовались большая длина корпуса и плавные обводы, то в новом корабле ставка делалась на увеличенное отношение мощности машин к водоизмещению. Короткая центральная батарея (каземат) с небольшим числом крупнокалиберных орудий заменила на нём протяжённые батареи вдоль всего борта; вместо 114-мм брони была применена броня в 130-150 мм, дающая лучшую защиту, но на более ограниченной площади. Острый клювообразный таран пришёл на смену плавному изгибу форштевней кораблей Уоттса, а его благородный профиль верхней части носа агрессивно вздымался в воздух на фоне угрюмых прямых форштевней его соплавателей по эскадрам.

О «Беллерофоне» можно сказать, что он рождён 9" артиллерией и таранной тактикой. Новый главный строитель флота, убедив весьма осторожный Совет принять орудие большего калибра, нежели до этого устанавливали на борту корабля, гарантировал преимущества расположения вооружения в средней части корабля, что делало орудийные прицелы на качающемся корпусе более устойчивыми. Вследствие того, что мощь огня нового корабля не уступала совокупной мощи 20 7" орудий, которые пошли на вооружение деревянных броненосцев, применение орудий более крупного калибра позволило вдвое сократить их число и пространство, требуемое для их размещения. Это, в свою очередь, уменьшило площадь борта, которую надо было защищать, и, соответственно, позволило увеличить толщину брони.

Центральная батарея занимала по длине 27,8 м, а в нос и корму от неё корпус имел полные обводы, так что максимальная ширина проходилась на трех четвертях длины корабля, форма же поперечного сечения в оконечностях была U-образной, а не V-образной, как на кораблях Уоттса. При крутом носе и полуовальной корме оконечности обладали собственной плавучестью, а не обременяли собой центральную часть, как у первых броненосцев. Глубокое погружение винта достигалось за счет 1.2-метрового дифферента на корму, что было сделано для лучшей управляемости и более устойчивого движения под парами против ветра – хотя из-за недостаточной длины корпуса подобный дифферент неизбежно приводил к падению скорости при ходе против волны, несмотря на работу машины на полную мощность.

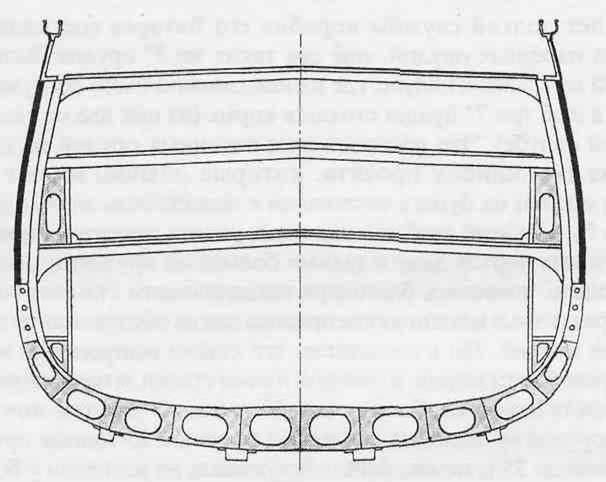

Поперечное сечение броненосца «Беллерофон»

На «Беллерофоне» вместо конструкции набора корпуса на основе продольных балок (стингеров), которую использовали, начиная с «Уорриора», применили разработанную Н.Барнаби «бракетную» систему набора с двойным дном по всей длине и его подразделением на клетки. Различие между этими двумя методами конструкции заключалось в том, что в первом основными элементами являлись продольные связи, проходящие от носа до кормы ниже броневого пояса и соединенные с поперечным набором, сделанным из плоского и углового железа, в то время как во втором методе стингера опускались ниже, а поперечный набор заменялся бракетными шпангоутами, на верхние и нижние ветви которых настилалась обшивка, формируя двойное дно. Экономия веса, достигаемая при новой системе набора, была такой, что 30 м корпуса «Беллерофона» весили 1123 т против 1303 т на «Блэк Принсе», а посредством применения, где было возможно, стали сэкономили на наборе ещё около 300 т.
