Вооружение

Ни в методе защиты, ни в концентрации вооружения этот проект не соответствовал концепциям Рида, как это воплощалось в проекте «Беллерофона». На предполагаемых к постройке пяти фрегатах было решено установить батарею из 20 7" орудий, поскольку любая концентрация более тяжелых орудий в средней части деревянного корпуса оправданно считалась чрезмерной. «Лорд Клайд», когда поднял вымпел, нёс 24 таких орудий – 20 в батарее, два – под возвышенным полубаком и два – на шканцах. «Лорд Уорден», который присоединился к флоту годом спустя, использовал выгоду возросшей оценки весовой нагрузки от артиллерии на деревянный корпус и нёс более тяжёлое смешанное вооружение из 9", 8" и 7" орудий.

Как и в проекте «Беллерофона», от попытки получить продольный огонь из углубленных портов в батарее отказались, но зато пошли на радикальное отклонение от существующей практики – в оконечностях корабля устанавливались в качестве погонных и ретирадных самые тяжёлые орудия. Носовое 9" орудие вело огонь через амбразуры в каждом борту под полубаком, а кормовое орудие главной палубы стреляло через порты, расположенные по бортам и в корме (всего четыре). Для усиления носового огня на главной палубе по крамболу установили два 7" орудия (по одному на каждый борт), хотя в этой позиции в штормовом море они были бесполезны, являясь более обузой, нежели прибавлением к наступательной мощи. Бортовой огонь обеспечивался 12 8" орудиями на главной палубе и двумя 8" на шканцах (квартер-деке), сразу за вантами грот-мачты (всего по семь на борт), причём орудия главной палубы устанавливались в портах через один, так что между соседними орудиями оставался свободный порт. Такое рассредоточение приняли, чтобы избежать слишком большого груза, сконцентрированного в средней части корпуса, и эти корабли были последними линейными судами, имеющими бортовую артиллерию по всему борту, вместо центрального каземата, как это уже применялось на кораблях Рида. «Лорд Клайд» был перевооружен подобным же образом только в 1870 г., хотя к этому времени близкий закат его карьеры стал уже очевидным.

Броня

За исключением борта по верхней палубе, корабли имели полное бронирование от носа до кормы, и опять-таки они были последними батарейными кораблями, бывшими «броненосцами» в полном смысле этого слова. От уровня нижней палубы и до отметки 1,8 м ниже ватерлинии броня имела толщину в 140 мм (в середине корпуса) и 114 мм (в оконечностях), а к первоначальному проекту был добавлен 37мм слой железа между шпангоутами и досками внешней обшивки. Над этой бронёй проходила броня батареи толщиной 114 мм, так что впервые на защиту плавучести пошла более толстая броня, чем на защиту артиллерии. Полубак на длине 7,8 м был покрыт 114-мм броней для защиты 9" носового орудия. В совокупности с 38-мм обшивкой вся эта защита равнялась 150 мм железа, так что оба корабля вознеслись в разряд самых защищенных на всем флоте.

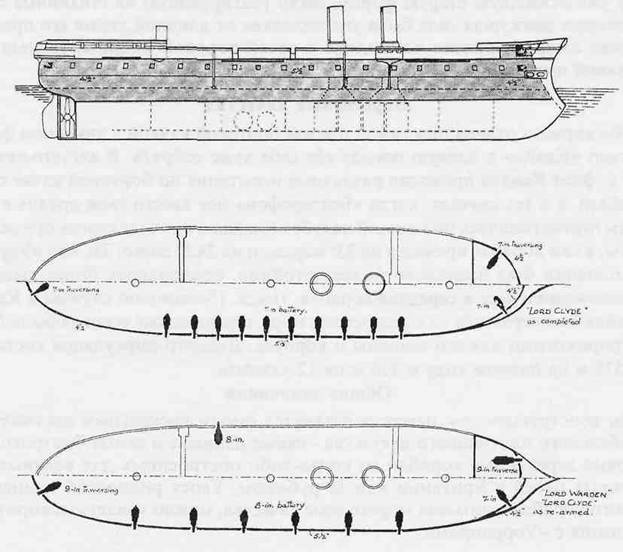

Схема бронирования «Лорда Клайда» и «Лорда Уордена»

Машинная установка

Главное отличие между «Уорденом» и «Клайдом» заключалась в их двигательных установках, и это сыграло немалую роль в разжаловании последнего до корабля портовой службы. «Лорд Уорден» имел выгоду от установки трех цилиндровой возвратно-поступательной паровой машины фирмы «Моделей» с размещенными под углом 120° один к другому кривошипами, так что напряжения и силы реакции были сбалансированы. Это и дало возможность корпусу и машине прослужить в полной гармонии 18 лет. А вот тронковая машина на «Клайде», самая большая в своё время, и имеющая всего два цилиндра, расположенных под прямым углом, вызывала такие силы реакции, что деревянный корпус не выдерживал напряжений. Очень скоро появилась вибрация, и машина настолько износилась за два года, что потребовала полной замены.

Оснастка

Оба имели корабельное вооружение по второй шкале, как и «Беллерофон», с явно недостаточным числом реев, На «Лоде Уордене» отсутствовал утлегарь, поскольку он имел выступающий форштевень (княвдигед), и только в начале своей службы он нес мартин-гик и бизань-гик.

При их полных обводах не было удивительным, что наилучшая скорость под парусами не превышала 10 уз у «Уордена» и 10,5 уз у «Клайда», хотя оба превосходно управлялись. «Клайду» принадлежит двойной рекорд как «самому большому кораблю любого класса и вида, вышедшему в Спитхед или Плимут-саунд под парусами», – события, тем более заслуживающие внимания, что эти переходы были совершены в неблагоприятных условиях на обоих якорных стоянках. Ни до, ни после этого ни один корабль с размерами «Лорда Клайда» не входил в Плимут-Саунд без помощи машины» (Боллард). Это произошло отчасти из-за того, что командир корабля ясно осознавал, что корпус «Клайда» имел уже отжившую старую форму, легко реагирующую на стихийные силы, из которых движущая сила была унаследована от длинной линии его предков, а также из-за неприязни командира к своей паровой машине, являвшуюся причиной изнуряющих напряжений в корпусе.

Мореходные качества

Оба корабля отличались самой плохой бортовой качкой в линейном флоте. Обычно «Клайд» в плохую погоду вёл себя хуже собрата. В августе-октябре 1867 г. флот Канала проводил различные испытания по бортовой качке своих кораблей, и в тех случаях, когда «Беллерофон» мог ввести свои орудия в бой, волны перекатывались по главной палубе «Клайда», проходя сквозь орудийные порты, а сам корабль кренился на 23° вправо и на 24,5° влево. То, что «Уорден» на волнении был несколько более остойчив, объяснялось более высоким расположением веса в середине корабля. После 15-месячной службы в Канале «Клайд» был переведён на Средиземное море, где погодные условия были более благоприятными для его машины и корпуса. Диаметр циркуляции составлял 550-575 м на полном ходу и 350 м на 12-узловом.

Общие замечания

По конструкции они навсегда останутся самым прекрасным достижением корабельного плотницкого искусства – самые длинные и самые быстроходные паровые деревянные корабли из когда-либо построенных для военных или торговых целей в Британии или за рубежом. Успех ридовской концепции боевого корабля, учитывая мореходные качества, можно увидеть из короткого сравнения с «Уорриором»:

"Лорд Клайд" "Уорриор"

Длина, м

8x3

115.8

Вес вооружения, т

376

340

Вес брони, т

1379

975

Скорость хода, уз

13,4

14.6

Индикаторная мощность, л.с.

6064

5772

Стоимость, ф.ст.

285750

377292
