Пембрук

24.10.1859

7.03.1864

4.10.1866

239258 ф.ст.

Размерения, м

76.81 х 17.83x7,62/7.85

Водоизмещение, т

6100 (корпус и броня 3.800. оборудование 2300)

Вооружение

20 7" дульнозарядных нарезных

Броня, мм

пояс 64-114, батарея 114. траверзы 76. ходовая рубка 76. подкладка 76 (тик) (общин вес брони 790 т).

Механизмы

возвратные с соединительным штоком ("Моделей"), диаметр цилиндра 2083 мм. ход поршня 1219 мм. 60 об/мин. номинальная мощность 800 л.с, индикаторная мощность 3450 л.с. 11.7 уз, четырехлопастный винт. 6 коробчатых котлов (давление 1.4 атм).

Запас топлива, т

660 (уголь)

Площадь парусов, м2

2713

Экипаж,чел.

510

Конструкторы

Дж.Лардж, А.Абетхелл

Броненосец «Зилэс»

Вооружение

Ко времени ввода «Зилэса» в строй вместо казнозарядных орудий Армстронга на вооружение были приняты 7" дульнозарядные, которые, как уже говорилось выше, составили батарею на «Лорде Клайде». Изготовили также некоторое количество и 8" орудий, предназначенных для «Лорда Уордена», что же касается «Беллерофона», то он первым получил новые 9" орудия, произведённые к 1866 г. в ограниченном количестве. В следствии того, что «Зилэс» не предназначался для включения в 1-й ранг линейного флота, для него сочли достаточным вооружение из 20 7" орудий, из которых 16 стояли в батарее в средней части корпуса, а ещё четыре – на верхней палубе в качестве погонных и ретирадных. Уникальность этого корабля заключалась в том, что он один нёс артиллерию единого 7" калибра и оказался единственным (за исключением «Рипалса»), сохранившим всё своё первоначальное вооружение неизменным в течение всего срока службы,

Все орудия были установлены на деревянных станках, поскольку корабль убыл к месту службы на Тихий океан ещё до того, как оценили преимущества механической наводки по сравнению с «канатной». Из-за этого его называли «самым беспомощным мореходным броненосцем», которого в свежую погоду мог побить даже безбронный крейсер «Инконсант», а в шторм он и вовсе представлял собой беспомощную мишень.

Броня

«Зилэс», помимо того, что нёс самую легкую броню среди всех деревянных броненосцев, имел и наименьший её вес – лишь 790 т против 935 т на «Оушене», или 12,9% от водоизмещения против 13,7%. Согласно системе Рида (защищать только жизненно важные части) «Зилэс». по сравнению с имевшим бронирование по всему борту «Оушеном», нёс броню толщиной всего 114 мм при траверзах той же толщины (76 мм) по торцам батареи. Весь остальной борт выше главной палубы не бронировался, не защищались даже погонные орудия. Пояс по ватерлинии с углублением 1,8 м ниже ватерлинии имел толщину в средней части 114 мм, которая в оконечностях уменьшалась до 64 мм. так что несмотря на короткий корпус, сколько-нибудь значительная экономия в весе не получилась.

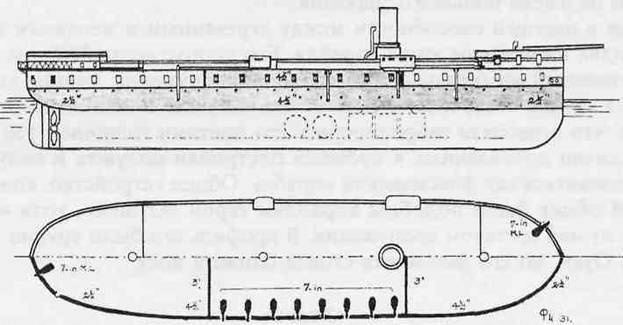

Схема бронирования «Зилэса»

Машинная установка

«Ройал Оук», с удлиненным на 6,4 м корпусом при 800 номинальных л.с. давал 12,4 уз и нёс 550 т угля. «Оушен» с удлиненным корпусом и 1000 номинапьных л.с. развивал 12.5-12,9 уз, нёс столько же угля, но из-за большего его расхода имел пониженную дальность плавания под парами. «Зилэс», вместе с «Рипалсом», без удлинения корпуса обладал сомнительным преимуществом в экономии брони по длине корпуса, и оба были самыми короткими броненосцами Королевского флота, а при отношении длины к ширине 4.3:1 стали и одними из самых кургузых. Поэтому при мощности 3623 индикаторных л.с. скорость «Зилэса» составила всего 11,7 уз. Увеличенный на 110 т запас угля отчасти компенсировал его недостатки. Машины располагались точно посередине корпуса, где имелось единственное котельное отделение.

Оснастка

От начала и до конца своей службы «Зилэс» нёс полное корабельное вооружение, размеры мачт и рангоута соответствовали 2-й шкале, как и на «Оушене». Хотя он и был очень управляемым, жёстким и достаточно мореходным под парусами, его четырехлопастный винт оказывал большое сопротивление, и лучшая скорость под парусами не превышала 10,5 уз, однако за шесть лет плавания в Тихом океане, где возможности пополнить запас угля были самыми плохими, он покрыл под парусами намного большее расстояние, чем любой из современных ему линкоров, а во время своей последней кампании прошёл 30000 миль, израсходовав при этом всего 1600 т угля.

Общее

В отличие от других деревянных броненосцев он, как сообщали, был хорошим мореходным судном и более устойчивой орудийной платформой, чем любой из его современников, за исключением «Рипалса», при погоде, которая позволяла ему использовать свою артиллерию. В качестве одного любопытного факта можно упомянуть, что «Зилэс» был украшен на срезе полуюта резными фигурами в виде женских бюстов в натуральную величину. При поднятии фальшборта в 1800 г. всевозможные резные фигуры устанавливать прекратили, и квадратный срез полуюта ничем не прикрывался, так что этот возврат к прежним украшениям на «Зелэсе» является параллелью с применением фрегатской кормы на «Уорспайт» и «Имперьюз» (1884) и носовых завитков на «Ройал Соверене» (1889) – последних украшений на кораблях Её Величества, которые добавляли им грацию и внешний вид парусников.

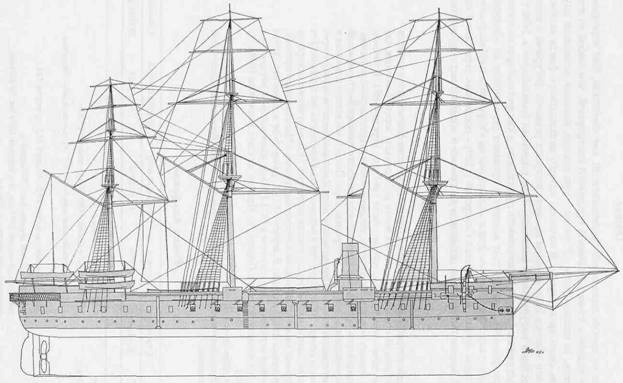

«Зилэс»

Введён в строй в сентябре 1866 г. в Плимуте в качестве флагманского корабля Тихоокеанской станции, пришел на место (в Эскималт) через 10 месяцев, где охранял конец телеграфного кабеля с июля 1867 г. по апрель 1869 г. В течение этих 21 месяцев он каждый квартал на два дня выходил на артиллерийские учения – рекордный срок пребывания в порту для британского линкора Викторианской эпохи в период его кампании в открытом море. После 9-месячного плавания в пределах станции принял в Панаме новый экипаж, который пешком перешёл через перешеек в январе 1870 г. Вернулся в метрополию после шести лет плавания без докования. совершив 5-месячный вояж со скоростью 7 узлов (лучшая его скорость на это время), наскочил на не нанесённую на карту скалу в Магеллановом проливе, без серьезных повреждений. В апреле 1873 г. разоружён в Плимуте, затем сторожевой корабль в Саутгемптоне в 1873-1875 гг., окончательно разоружён в 1875 г. и поставлен в запас в Портсмуте. Продан на слом в сентябре 1886 г. за 6000 ф.ст.
