Система автоматического управления

Развитием автоматической системы управления но курсу и глубине занимались фирмы «Аскания-Верке АГ» из берлинского пригорода Фриденау и «Аппараты и машины Сименса ГмбН» из берлинского пригорода Мариенфельд. Фирма Вальтера предъявляла высокие требования к системе управления подлодки и одновременно просила решить их эту проблему быстро. Автоматическая система управления по курсу была связана с гирокомпасом, который фиксировал отклонение по курсовому датчику. Заданный курс подлодки удерживался благодаря отклонениям руля направления. Для выдерживания необходимой глубины погружения прибор, следящий за глубиной, передавал импульсы на рулевые машины, которые двигали (вверх или вниз) рули глубины.

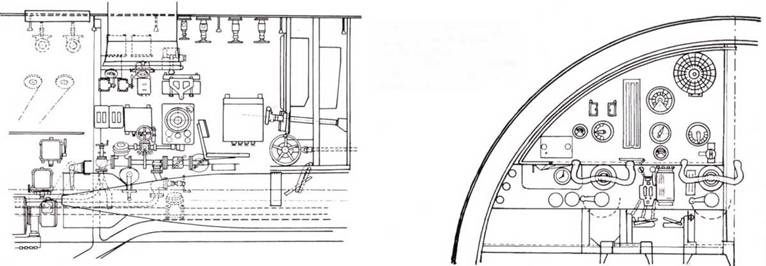

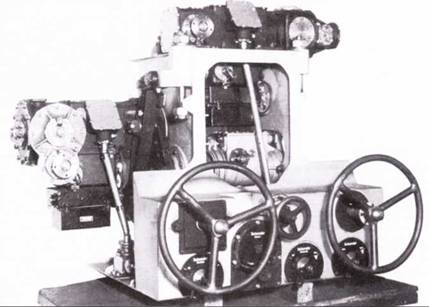

Комбинированная установка рулей направления и глубины на подлодке WK 202. На более поздних подлодках Вальтера XXI серии вместо обычных ручных штурвалов были установлен рычаг управления.

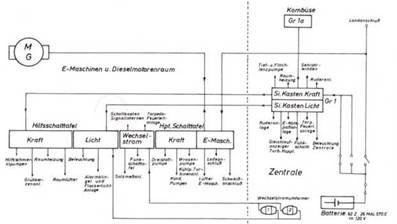

Схема электрооборудования подлодки XVII В.

Первоначальный проект подлодки Wa 201 верфи Блом и Фосс предусматривал пульт управления с двумя ручными штурвалами, с помощью которых регулировали положение рулей направления и глубины. Позже для устойчивости движения на больших скоростях был установлен вспомогательный руль Флеттенера, который значительно снизил силовую нагрузку на органы управления. Это позволило вести ручное управление подлодкой без вспомогательных сервомоторов.

Из-за большого трения при управлении рулями Флеттнера и запланированной постройки автоматического управления при помощи электромоторов устройство руля направления на Wu 201 было перестроено. Оно состояло только из электроприборов: преобразователя Леонарда, мотора руля с редуктором и приборов управления. Соответствующие движения ручного штурвала преобразовывались в электроимпульсы, регулирующие движение руля. Этот сложный прибор был испытан на подлодке U 792, но результаты испытаний остались неясными и пришлось вернуться к ручному управлению.

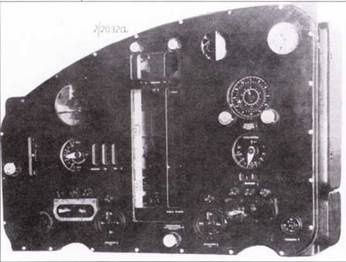

Ещё в 1937 г. фирма Аскания создали автоматический прибор управления задними рулями глубины. Позже на его основе был создан прибор «автоматического управления по курсу а глубине» (прибор «КТ») для опытной подлодки Вальтера типа V 80. На фото – испытательный стенд для «КТ» прибора. Здесь показано испытание одного из приборов в сентябре 1940 г. Однако он так и не был установлен на подлодке V 80.

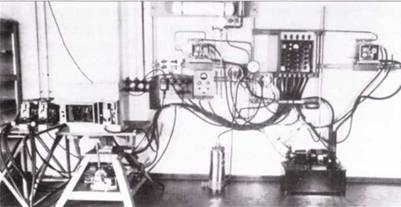

Важнейшим шагом па пути создания системы автоматического управления подлодкой стало изобретение прибора преобразования и усиления импульсов в команды для рулевых электромоторов. Это было сделано в 1941 г. старшим инженером фирмы Аскания Тушке. На фотографии, сделанной в ноябре 1942 г., показан испытательный стенд. Это был экспериментальный прибор, который не устанавливался на подлодках Вальтера.

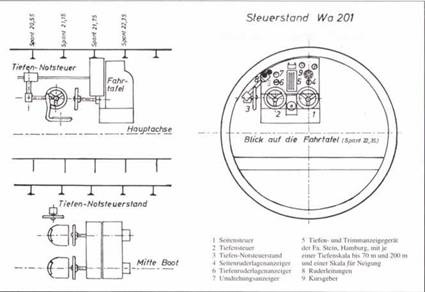

Схема управления на подлодке Wa 20!.

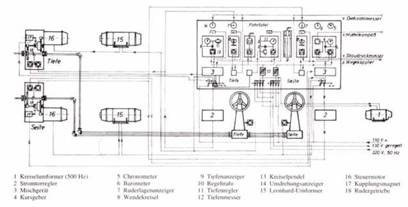

Схема автоматического управления для подлодки Wa 201.

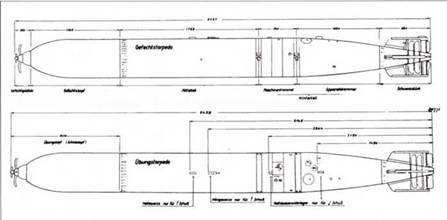

Размерный эскиз торпеды типа G 5ut Goldbutt («золотая камбала»).

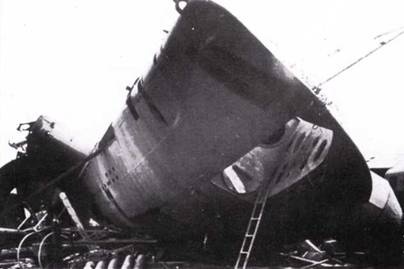

Вид на переднюю чисть опрокинутой подлодки Вальтера U 1409. Затворы и крышки торпедных аппаратов отсутствуют.
