После того, как заказ на постройку большой серии подлодок Вальтера типов XVII В и XVII G был отклонен, конструкторское бюро Вальтера предложило командованию кригемарне ряд новых проектов, созданных на базе подлодки серии XVII В. Эти проекты учитывали требования командования ВМС, которые заключались в следующем: «увеличение радиуса действия в подводном положении предпочтительнее высокой скорости иод водой» и «увеличение числа торпедных аппаратов». Первоначально в качестве альтернативы был предложен проект подлодки типа XXIII. предназначенной для действий в прибрежных районах. Это была модель серии XVII В с более мощной силовой установкой электродвигателей вместо турбин Вальтера (тип XVII Е). Одновременно были предложены к 30 июля 1943 г. другие похожие проекты – подлодка типа XVII В2 с небольшой турбинной установкой Вальтера вместо электромоторов и подлодка XVII ВЗ с турбинной установкой мощностью 2500 л.с. без дизельных моторов.

Подлодки проектов XVII Е и XVII В2 имели водоизмещение 340 м³ и длину корпуса 43,9 м. При движении в надводном положении предусматривалось использование дизельного мотора мощностью 900 л.с. При движении под водой силовая установка мощностью 1160 л.с. позволяла достичь скорости 15,7 узлов. На подлодке типа XVII В2 общий вес емкостей для топлива и перекиси водорода составлял 100 т. На подлодке типа XVII Е предполагалось установить большую аккумуляторную батарею, взятую с подлодки серии VII С. Подлодка типа XVII В2 с турбинной установкой Вальтера имела проектную дальность плавания в подводном положении 660 морских миль при скорости 15,7 узлов + 3200 морских миль при скорости 8 узлов или 330 миль/15,7 узлов + 1600 миль/8 узлов (с учетом возврата на базу). Для подлодки проекта XVII Е дальность плавания в подводном положении в зависимости от скорости была следующей: 19 миль/ 15,7 узлов или 53 мили/ 10 узлов или 132 мили/6 узлов или 20 миль/2 узла. В надводном положении дальность плавания для обеих проектов составляла 5400 миль/8 узлов или 3800 миль/10 узлов.

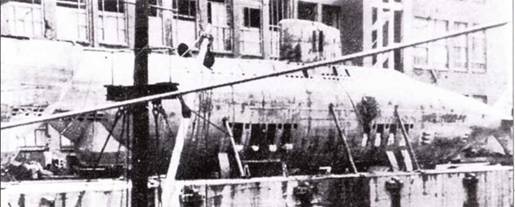

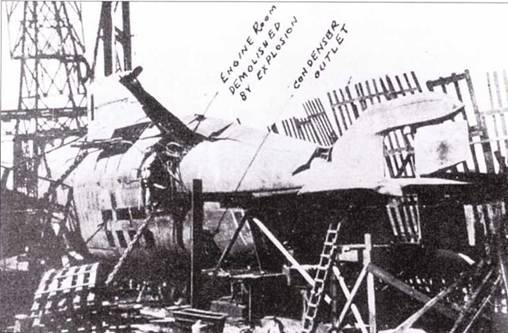

U 1406 около разрушенного здания управлении «Говальд-Верке» в Киле. Крышки в районе бака перекиси водорода с пластмассовой оболочкой сняты.

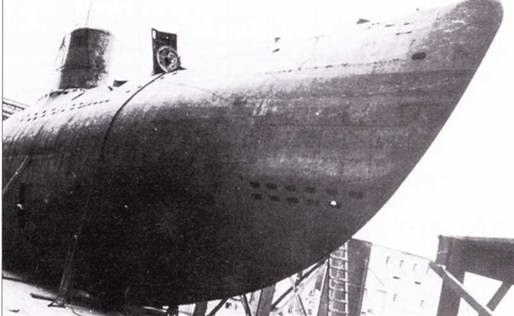

Носовая часть U 792 после подъёма на оборудованной набережной «Говальд-Верке» в Киле.

Проект подлодки XVII ВЗ без дизельных моторов предусматривал максимальную скорость под водой 20 узлов. С общим запасом топлива и перекиси водорода 80 т она имел проектную дальность плавания под водой 80 миль/20 узлов + 1700 миль/8 узлов или 2500 миль/8 узлов.

После принятия решения о постройке подлодки XXII серии доктор Фишер представил 5 августа 1943 г. проект увеличенной версии подлодки, получивший обозначение XVII А. Она была оснащена турбиной мощностью 3000 л.с., что позволяло развить максимальную скорость иод водой в 21 узел и достичь дальности плавания 168 миль /21 узел или 216 миль/12 узлов. Для обычной силовой установки был предусмотрен на выбор дизельный или дизель-электрический вариант с дизельным мотором мощностью 400 л.с. MWM RS 125. В качестве альтернативы предлагалась установка турбины мощностью 7500 л.с. (используемой на подлодке XVIII серии) и силовая дизель-электрическая установка, проектная максимальная скорость такой подлодки под водой была 28 узлов.

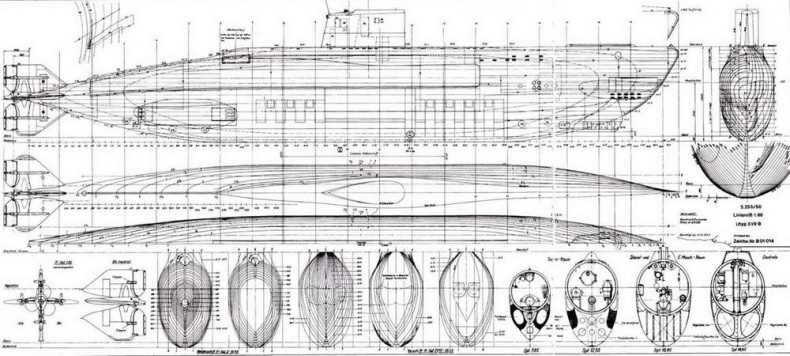

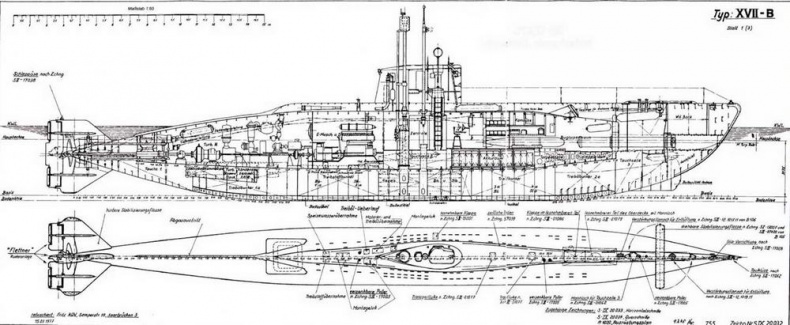

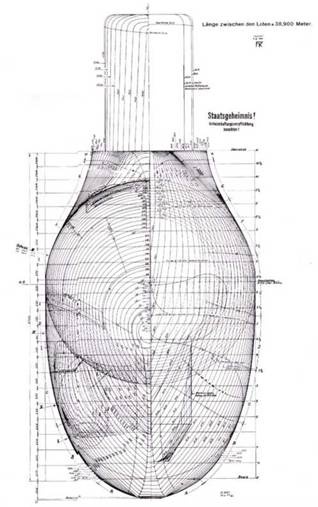

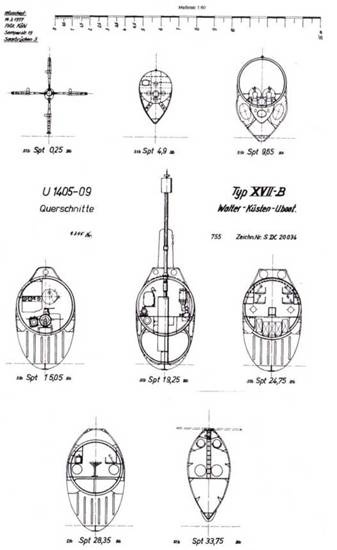

U typ XVII-B

U-1405 bis U-1416

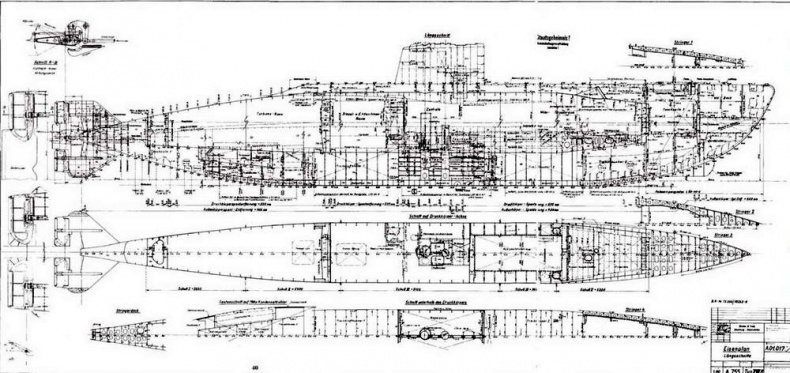

U14-05-09 Lдngs hnitt, obere Ansicht
