Дизельный мотор

На подлодках Wa 201 и WK 202. а также серии XVII В/G был установлен 8-цилиндровый 4-тактный корабельный дизельный мотор типа SAA8 M517. Это был серийный мотор фирмы Клёкнер, Гумбольдт-Дойтц, который прежде устанавливался на небольшие катера: полицейские, таможенные и пожарные. С наддувом, который обеспечивал компрессор, этот дизель развивал максимальную мощность 210 л.с. при 1350 об/мин. При этом винт вращался со скоростью 208 об/мин. При полной нагрузке удельный расход топлива составлял 190 г/л.с. При зарядке аккумуляторных батарей дизель работал на мощности 125 л.с. при 800 об/мин, при этом 45 л.с. отбиралось на силовую установку и 80 л.с. на генератор.

Шпорхель

13 июля 1944 г. командование кригсмарине обсудило с представителями верфи Блом и Фосс вопрос об установке шнорхеля на подлодки серии XVII В. Планировалось установить шпорхель, уже используемый на экспериментальных подлодках U 57 и U58. Его выдвижную воздушную мачту предлагалось установить позади перископа, используя уже имеющуюся трубу в рубке. В головке шнорхеля был установлен шаровой поплавковый клапан.

22 сентября 1944 г. были представлены описание и инструкция по эксплуатации шнорхельной установки для подлодки серии XVII В. Диаметр выдвижной воздушной мачты составлял 180 мм. Кольцевой поплавок головного клапана имел специальное антирадарное покрытие. Телескопическая мачта для отвода выхлопных газов была скреплена вместе с воздушной мачтой шнорхеля и могла выдвигаться вместе с ней. Воздушная мачта шнорхеля выдвигалась и убиралась как и перископ с помощью канатной лебёдки с электроприводом. Выдвинутая мачта шнорхеля удерживалась в конечном положении путем автоблокировки механизмов и упором ручного механизма. Шпорхель позволял получать следующие показатели под водой:

1. без нагрузки: мощность двигателя 193 л.с. и 1350 об/мин, скорость 7,5 узла

2. с нагрузкой: мощность двигателя 154 л.с. и 995 об/мии. скорость 5 узлов

3. с максимальной дальностью и нагрузкой: мощность двигателя 69 л.с. и 772 об/мин, скорость 3.85 узла

Осталось неизвестным, был ли установлен шнорхель этого типа на подлодке U 1405. В апреле 1945 г. на ней установили шнорхель с электропневматическим головным клапаном. Шнорхель такого же типа должны были установить на подлодки U 1406 и U 1405.

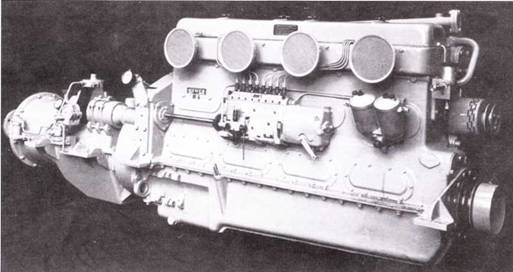

Дизельный мотор типа SAA8 М517 мощностью 125-210 л.с. при 800-450 об/мин.

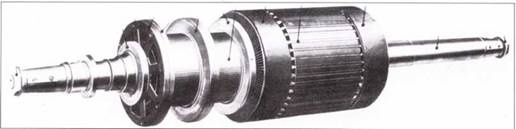

Якорь электродвигателя АТ 98.

Электродвигатель

На подлодках Wa 201 и WK 202 был установлен 4-полюсный электродвигатель постоянного тока типа AWT 97 фирмы АЕГ. На подлодках серии XVII В ставился электродвигатель типа АТ 98. который только незначительно отличался от AWT 97. Оба электромотора имели одинаковые якорь, обмотку шунта, коммутатор с усадочным кольцом, а также переключатель полюсов. Электромотор развивал до 4000 об/мин. Подшипник скольжения и подшипник ротора с кольцевой смазкой обеспечивали необходимое охлаждение. Электродвигатель имел небольшой вес (1320 кг) и соответственно небольшие размеры (длина 1,035 м). Диапазон работы электродвигателя был широким:

Мощность, кВт Скорость вращения оборотов/мин Напряжение, вольт

4-37 360-795 55-110

80 850 170

180 3860 400

Время работы при максимальной мощности 180 квг было ограничено 45 мин. Электромотор располагался иод палубой перед водонепроницаемой переборкой турбинного отсека.

Электроприборы

В первом проекте распределительный щит подлодки Вальтера был создан единым, чтобы облегчить условия контроля и обслуживания предохранителей и автоматических выключателей. Главными требованиями были простота изготовления, компактность и удобные условия эксплуатации. Основой для создания послужил распределительный щит, использовавшийся на подлодке серии VII С/42.

На подлодке Wa 201 распределительное устройство состояло из главного и вспомогательного распределительных щи тов, которые были установлены рядом в общем корпусе. Главный распределительный щит имел в центре на передней стороне рукоятку. С помощью её вращения активизировалась обмотка компаунд-машины и запускался электродвигатель. Одновременно обмотка возбуждения включала всё электрополе. Две первых ступени переключателя хода были связаны с двумя частями батареи, каждая из которых имела напряжение 55 вольт. Одна половина батареи должна была обеспечить нормальную работу электродвигателя. В случае сильной разрядки одной половины батареи, автоматически должна была подключаться другая половина. На 3-й ступени (скорости) на якорь электродвигателя подавалось напряжение 110 в. Это был режим максимальной работы электродвигателя.

Моторы насосов и компрессоры запускались переключателями, расположенными на вспомогательном распределительном щите. Здесь же находились датчики числа их оборотов, а также электродвигателя, генератора и других электроприборов. Генератор имел автоматический регулятор. При остановке турбины Вальтера электромотор работал некоторое время на полной мощности, а затем переходил на нормальный режим работы.

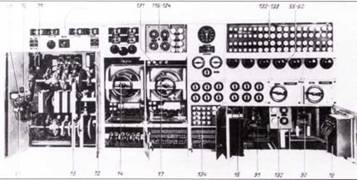

Вид на переднюю стенку распределительного щита подлодки XVII B.

Тоже самое, но в открытом состоянии.

Аккумуляторная батарея

Обычно на подлодках серии XVII В устанавливалась такая же батарея, как и на опытных лодках Wa 201 и WK 202. Аккумуляторная батарея состояла из 62 элементов и имела ёмкость 2980 ампер- часов при 10-часовой нагрузке. В 1943 г. стал вопрос о увеличении мощности аккумуляторной батареям, т.к. боевые подлодки Вальтера должны были находиться под водой до 50 часов. Стоявшие на подлодках серии XVII В батареи могли дать ток электромотору только на 25 часов. После увеличения элементов батареи их ёмкость возросла до 4560 ампер-часов при 10-часовой нагрузке, в таких условиях они могли работать под водой до 38 часов. Дальнейшее увеличение размеров аккумуляторных батарей невозможно было из-за ограниченных размеров корпуса подлодки. Чтобы сократить время зарядки батарей при ёмкости 4560 ампер-часов, было предложено установить вместо проектируемого дизеля мощностью 210 л.с. более мощный в 400 л.с. Однако из-за трудностей поставок от этой идеи пришлось отказаться.
