Крышка фонаря сдвигалась вручную по специальным направляющим. Кресло пилота регулируемое. За креслом установлены две бронеплиты, защищавшие голову и спины пилотов.

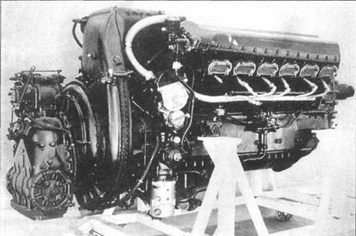

Двигатель «Роллс-Ройс Паккард V-1650 Мерлин» на транспортной тележке. На таких тележках двигатель перевозился по сборочному цеху.

Моторат в сборе для двигателя «Роллс-Ройс Паккард V-1650-3» истребителя Р-51В.

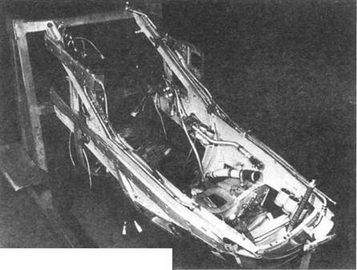

Рама двигателя «Роллс-Ройс Паккард» на Р-51В/С.

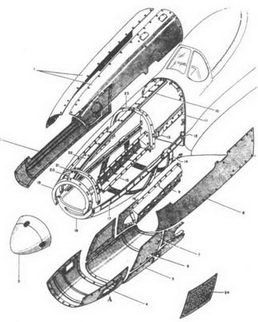

Несущие элементы и панели кожуха двигателя «Аллисон V- 1710» на Р-51А и А-36А.

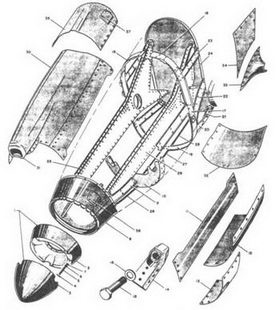

Несущие элементы и кожух двигателя «Роллс-Ройс Паккард V- 1650-7» на P-51D.

Установка выхлопных патрубков на двигатель V-1650-3 на Р-51 К/С, монтажная линия в Инглвуде.

Конструкция хвостовой части фюзеляжа состояла из двух стрингеров, трех переборок, пяти вспомогательных шпангоутов и задней стенки, к которой крепилось хвостовое оперение.

Хвостовое оперение свободнонесущее, двухлонжеронное, трапециевидное. Обшивка из листов легкого сплава «Алклад». Законцовки горизонтального стабилизатора съемные, позволяющие установить или демонтировать руль высоты… Руль высоты обшит материей, отклоняется на 30 гр вверх и 20 гр вниз. На самолетах поздних серий обшивка руля металлическая. Руль высоты компенсирован по массе и аэродинамике, оснащен регулируемыми триммерами. Киль двухлонжеронный с дюралевой обшивкой. Киль заклинен под углом 1? влево от оси самолета. У некоторых самолетов Р-51D имелся дополнительный стабилизатор, с помощью которого пытались увеличить продольную устойчивость. Руль направления с матерчатой обшивкой, оснащен триммером. Привод руля высоты с помощью тяг, руля направления и триммеров — с помощью тросиков.

Шасси классическое, с хвостовым колесом. Главные стойки шасси оснащены гидропневматическими амортизаторами. Стойки убираются в крыло в направлении фюзеляжа. Привод системы уборки шасси — гидравлический. Дисковые тормоза приводились в действие с помощью педалей. Колеса главного шасси диаметром 27 дюймов (68,5 см). Крышки колесных ниш двухстворчатые. Одна створка наглухо крепилась к стойке шасси, другая подвешивалась к фюзеляжу. В результате колесная ниша была полностью закрыта, что обеспечивало хорошую аэродинамику. Хвостовое колесо убиралось гидравликой в направлении полета.

Это колесо также имело гидропневматический амортизатор. Хвостовое колесо управлялось параллельно с рулем направления. Управление колеса и руля можно было разобщить при парковке или рулежке. Для этого ручку управления следовало отвести до упора вперед. Ниша хвостового колеса имела двухстворчатую крышку. Диаметр хвостового колеса 12,5 дюйма (32 см).

Двигательная установка на самолетах первых модификаций (Р-51, Р-51А, А-36А) представляла собой мотор семейства «Аллисон V-1710». Мотор 12-цилиндровый, четырехтактный, V-образный, жидкостного охлаждения, мощностью до 1200 л.с. Объем 1710 куб. дюймов (28021,88 см3). Ход поршня 152,4 мм, диаметр цилиндров 139,7 мм, степень сжатия 6.65:1. Двигатели оснащались механическим односкоростным одноступенчатым наддувом со степенью сжатия 8,8:1. Диаметр ротора 241,3 мм, передаточное число редуктора винта 2:1. Максимальный режим работы — 3000 об./мин. Масса двигателя 1335 фунтов, длина 2184,4мм.

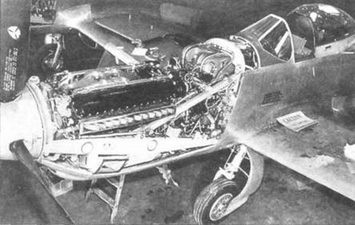

F-82E на сборочной линии. Двигатель «Аллисон V-1710-145» установлен и агрегатирован с винтом «Эйропродактс». Остается лишь установить кожух двигателя. Обратите внимание на 12 выхлопных патрубков с одной стороны двигателя. Каждый патрубок приходится на свой выпускной клапан.

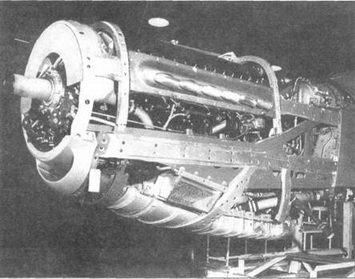

Двигатель V-1650-7 в сборе, установленный на P-51D.

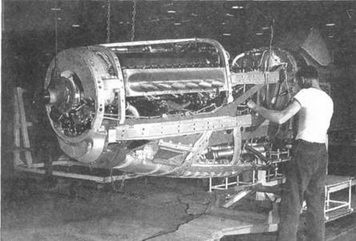

Установка двигателя V-1650-7 на P-51D. Идет соединение моторамы с противопожарной переборкой. Операция была достаточно простой. Даже в полевых условиях двигатель можно было заменить за сутки, включая сюда время на проверку работы нового двигателя.

Начиная с модификации Р-51В на самолет ставили 12-цилиндровый четырехтактный V-образный двигатель жидкостного охлаждения «Роллс-Ройс Мерлин 68», выпускавшийся по лицензии фирмой «Паккард Мотор Кар Ко» из Детройта под обозначением V-1650-3. Угол развала блока цилиндров 60 гр, рабочий объем 1650 куб. дюймов (27029 см3), ход поршня 152,4 мм, диаметр цилиндра 137,16 мм, степень сжатия 6:1. Двигатель оснащался редуктором (0,479:1)и двухступенчатой двухскоростной наддув, позволявший поддерживать мощность двигателя неизменной до высоты 7800 м. Наддув автоматически переходил на вторую скорость на высоте 5600 м. При снижении первая скорость включалась на высоте 4300 м. Стартовая мощность двигателя 1300 л.с./ 956,8 кВт на первой и 1450 л.с. А067,2 кВт на второй скорости наддува. Кратковременно двигатель можно было форсировать до 1620 л.с./1192,4 кВт. При этом давление во впускном тракте достигало 2065 гПа, а двигатель развивал 3300 об./ мин. Масса двигателя 748 кг, длина 2209,8 мм. Двигатель агрегатировался с четырехлопастным винтом «Гамильтон Стандард 24D» диаметром 3,40 м и системой автоматической регулировки шага. Масса винта 208,5 кг.

На самолетах с двигателем «Аллисон» воздухозаборник двигателя находился в верхней части капота, сразу за винтом. По воздуховодам воздух попадал в карбюратор. Поток воздуха регулировался таким образом, что воздух мог идти в карбюратор напрямую, а мог подогреваться за счет тепла работающего двигателя. Регулирующая рукоятка находилась в левой части кабины.
