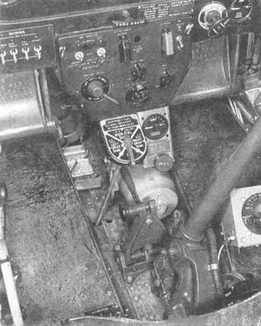

Дополнительные панели под главной приборной доской. Верхняя служила для управления пуском двигателя, а на нижней установлен переключатель бензобаков и указатель уровня топлива.

Левая консоль с регуляторами триммеров и ручками управления газом и винтом.

Правый борт кабины Р-51В/С. Видны блоки управления радиостанциями SCR 522 и SCR 535.

Главная приборная доска, под ней панель стартера, еще ниже переключателе бензобаков в кабине Р-51В/С. Хорошо видны педали с фирменной эмблемой «Норт Американ». Под эмблемой надпись, информирующая пилота о том, что на педали следует нажать, чтобы отпустить тормоза колес.

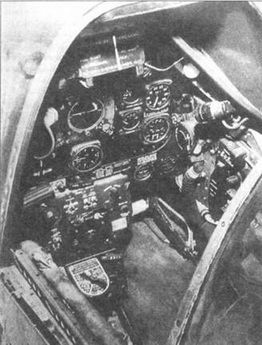

Кабина P-51D-5. Видна разница в дизайне главной приборной доски, панели стартера и расположении органов управления по бортам кабины.

Вид кабины P-5ID/K сверху, с точки зрения садящегося в самолет летчика. Параллельно направляющей крышки фонаря проходит труба системы обогрева кабины.

Левая сторона кабины P-51D/K. Гнавное отличие по сравнению с прежними модификациями заключается в конструкции консоли с регуляторами триммеров.

Правый борт кабины P-51D/K. Обращает на себя внимание более многочисленное оснащение. В центре видна лампочка подсветки кабины, а справа ручка, открывающая фонарь.

Коллиматорный прицел К-14А устанавливался над приборной доской. Виден губчатый амортизатор, предохраняющий лицо пилота от удара о прицел в случае аварии.

Система смазки состояла из маслобака (80 л на самолетах с двигателем «Мерлин»), смонтированного в передней части фюзеляжа, перед противопожарной переборкой. Маслорадиатор находился в тоннеле. Регуляция температуры масла осуществлялась с помощью термостата. Маслонасос отбирал мощность у двигателя, Система смазки не допускала полет вниз кабиной дольше чем 10 секунд.

Система пожаротушения. Самолеты всех модификаций оснащались датчиками открытого огня и системой автоматического пожаротушения.

Топливная система на самолетах с двигателями «Аллисон» состояла из двух баков в крыльях емкостью по 90 галлонов. Баки находились в центроплане между лонжеронами. Левый бак имел дополнительный резервный объем 31 галлон. Ранние самолеты Р-51 не могли брать подвесные баки. На самолетах Р-51А и А-36А такая возможность появилась. Использовались баки объемом 75 и 150 галлонов. Первые использовались во время боевых вылетов, вторые при дальних перелетах вне зоны боевых действий.

На самолетах с двигателем «Мерлин» топливная система состояла из двух 348-л баков, расположенных в центроплане. Начиная с серии Р-51В-7/Р-51С-3 «Мустанги» оснащались дополнительным 85-галлонным баком, установленным внутри фюзеляжа. Выпускались также специальные комплекты, позволявшие устанавливать подобные баки на самолеты силами полевых мастерских. С заполненным дополнительным баком центр тяжести самолета сильно смещался, что затрудняло пилотирование. Поэтому в бак обычно заливали не более 65 галлонов. Как и прежде, самолет мог нести два подвесных бензобака. В кабине пилота находился рычаг сброса подвесных баков, которым можно было воспользоваться в случае отказа электрической системы. Самолет заправлялся топливом октановым числом 100/130. Карбюратор беспоплавковый, с впрыском от бензонасоса. На высотах более 2500 м подключались дополнительные насосы, установленные у баков. В кабине пилота имелась панель, позволявшая переключать подачу топлива и перекачивать его между баками.

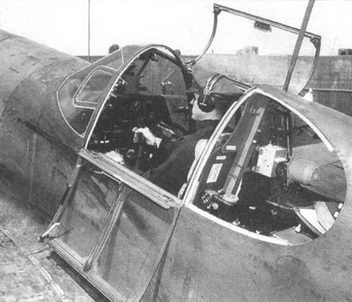

Вид на кабину пилота P-51A-1-NA (43-6055). Виден отсек радиостанции. Обратите внимание на то, что бронеспинка кресла крепится к противокапотажнои дуге. Видны створки фонаря.

Установка радиостанции SCR-274 за креслом пилота. Видна конструкция противокапотажной дуги. Бронеспинка кресла еще не смонтирована.

Задняя часть кабины Р-51B-7-NA. Виден стеллаж для приемопередатчика и аккумулятора. Сразу за креслом виден дополнительный бензобак и его дренажная трубка.

12,7-мм пулеметы под двигателем ХР-51.

Макет крыла с установленными в нем двумя 20-мм пушкмми. На земле видны стреляные гильзы.
