Одноместный одномоторный истребитель цельнометаллической конструкции, построенный по схеме свободнонесущего низкоплана с убирающимся шасси и хвостовым колесом.

Основные производственные модификации:

«Мустанг I», Р-51/ «Мустанг IA», Р-51 А/ «Мустанг II» — истребитель, истребитель-разведчик для небольших высот;

А-36А — пикирующий бомбардировщик/штурмовик;

Р-51В/Р-51С/ «Мустанг III»/P-51D/P-51K/ «Мустанг IV»/ «Мустанг IVA» — дальний истребитель, истребитель-бомбардировщик;

Р-51Н — дальний истребитель, адаптированный к условиям Тихого океана.

Крыло цельнометаллическое, двусоставное, двухлонжеронное, трапециевидное. Возвышение крыла 5 гр, профиль ламинарный НАА-НАСА. Линия, проходящая на уровне 25 % хорды крыла, прямоугольна продольной оси самолета. Оба крыла болтами крепятся к центральному шпангоуту. Верхняя сторона крыльев внутри фюзеляжа образует пол кабины пилота. В каждом крыле по 21 нервюра. Оконцовки крыльев съемные, соединяемые с консолью крыла винтами. Обшивка крыла из легкого алюминиевого сплава «Алклад». Обшивка на фюзеляже и крыльях крепилась стандартным образом — с помощью заклепок с овальными головками. Элероны и закрылки цельнометаллические, подвешены на задней поверхности лонжерона. Обшивка элеронов и закрылков из легкого сплава. Элерон двухлонжеронный с 12 нервюрами. Закрылки также двухлонжеронные с 13 нервюрами. Элероны сбалансированы статически и динамически, оснащены триммерами (на левом регулируемый, на правом фиксированный триммер). Привод элеронов с помощью тяг и рычагов. Угол отклонения элеронов 15 гр вверх и вниз. Закрылки имеют гидравлический привод, угол отклонения от 0 до -50гр с шагом 50гр.

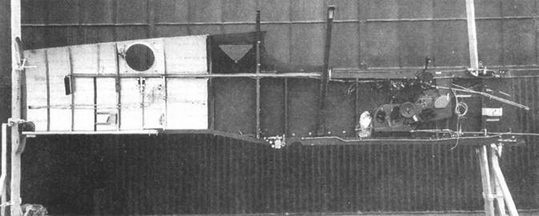

Правая и левая половины фюзеляжа Р-51А.

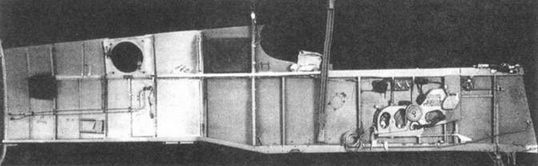

Левая половина фюзеляжа Р-51В.

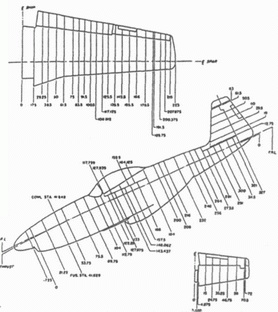

Фюзеляж дюралевый, с работающей обшивкой. Технологически фюзеляж собирался из трех сегментов, соединяемый пальцами. В носовом сегменте находились двигатель и моторама. В центральном сегменте помещалась кабина пилота и водяной радиатор, в хвостовом сегменте — хвостовое оперение. Механическую прочность фюзеляжа обеспечивали четыре стрингера, штампованных из дюралевого листа. Между передним и средним сегментом установлена бронированная переборка.

Капот носового сегмента состоял из четырех створок и нижней крышки. Створки крепились с помощью специальных быстрых фиксаторов. В нижней части капота имелись три отверстия для карбюратора. Моторама изготовлена из двух коробчатых лонжеронов со вспомогательными поперечинами. Всю раму четырьмя пальцами крепили к бронированной переборке. Такая конструкция позволяла снять с самолета двигатель вместе с моторамой в считанные минуты.

Центральная часть фюзеляжа изготавливалась в виде двух половин, соединяемых в районе продольной оси симметрии. Верхние стрингера фюзеляжа двутаврового сечения, в задней части переходили в тавр. Нижние стрингера, также имеющие двутавровое сечение, переходили в швеллер. За спиной пилота верхняя часть шпангоута образовывала противокапотажную дугу. Центральная секция фюзеляжа состояла из восьми деталей: противопожарная переборка, противокапотажная дуга, верхняя обшивка, левая и правая обшивка, радиоотсек, накладка и днище с воздухозаборником. В случае ремонта любой из перечисленных узлов можно было заменить целиком.

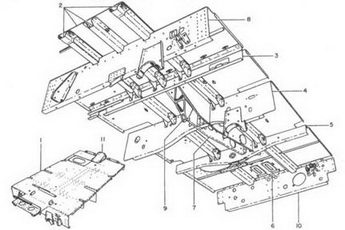

Стеллаж радиостанции на Р-51В/С. Ребра жесткости (2) приварены к стеллажу, остальные детали присоединены заклепками. Деталь 9 — узел крепления привода жалюзи маслорадиатора. Деталь 11 — кшич тяги руля высоты.

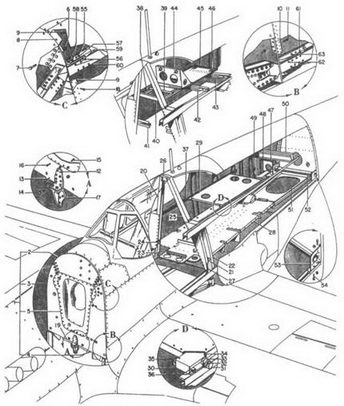

Узлы фюзеляжа Р-51В/С. Деталь 1 — противопожарная переборка, в состав которой входили бронепластины 2, 3, 4 и 5. Врезка А — одна из точек крепления крыла. Врезки В и С — узлы крепления моторамы. Врезка D — узел крепления верхнего стеллюка радиостанции (29). Деталь 2S — нижний стеллаж, показанный крупным планом на предыдущем рисунке. Деталь 20 — шпангоут с противокапотажной дугой и узлом крепления крыльев в нижней части.

Соединения крыла с фюзеляжем Р-51В/С. Цифры обозначают номер детали в каталоге.

Обшивка фюзеляжа и обтекатели соединений на Р-51В/С. 1. Обтекатель воздухозаборника радиатора. 2. Сервисный лючок маслорадиатора. 3. Панель маслорадиатора. 4. Регулируемая заслонка маслорадиатора. 5. Сервисный лючок воздухозаборника. 6. Дренаж тогиивной системы. 7. Кожух радиатора. 8. Сервисный лючок радиатора. 9. Люк доступа внутрь фюзеляжа. 10. Сервисный люкрадиатора. 11. Подвижная заслонка выходного отверстия радиатора. 12. Люк доступа к приводу заслонки воздуховода. 13. Сервисный люк фюзеляжа. 14. Створки ниши хвостового колеса. 15. Сервисный люк в верхней части фюзеляжа. 16. Сервисный люк. 17. Сервисный люк. 18. Сервисный люк. 19., 20. Обтекатель. 21. Сервисный люк. 22., 23. Обтекатель. 24. Верхний сервисный люк приборной доски. 25. Бортовой сервисный люк приборной доски. 26. Горловина маслобака. 27. Панель расширительного бака системы охлаждения. 28. Горловина системы охлаждения. 29. Панель воздушного фильтра. 30. Панель воздуховода горячего воздуха к карбюратору. 31., 32., 33., 34. Детали обтекателя на месте соединения крыла и фюзеляжа. 35. Обшивка хвостовой части фюзеляжа. 36. Обшивка передней части фюзеляжа. Врезки А, В и С показывают, соответственно: верхний узел крепления моторамы, нижний узел крепления моторамы, стык передней и задней части фюзеляжа. На врезке D показан хвост P-51D с дополнительным стабилизатором (55) и обтекателем на месте соединения горизонтального стабилизатора с фюзеляжем.
