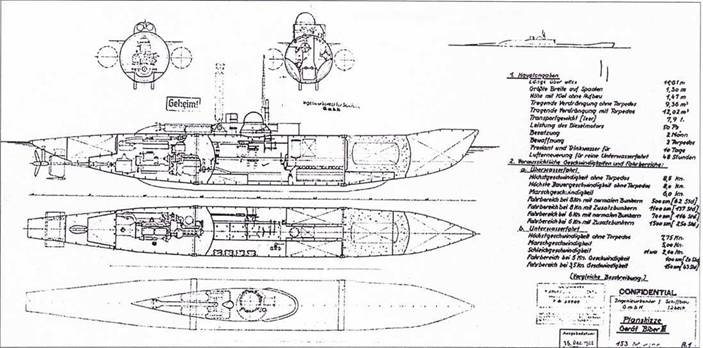

Данный проект стал результатом национал-социалистического соревнования конструкторов фирмы TVA из Эккефьорда и судостроительного отделения Kommundos der Kleinkainpfmiilel из Любека. Проект опирался на использование силовой установки на базе дизельного двигателя замкнутого цикла (Даймлер Бенц ОМ-4/65 мощностью 65 л.с.) и жидкого кислорода. Соловую установку разрабатывала научная группа профессора Кама из высшего технического училища в Штутгарте. В состав силовой установки входил редуктор с тремя режимами работы: быстрый ход. медленный ход. реверс. Расчетная дальность плавания со скоростью 8 узлов в надводном положении составляла 500 миль (1100?). в подводном положении со скоростью 5 узлов — 100 миль. Запас жидкого кислорода — 4.31 л. С экипажем из двух человек «Бибер III» был способен нести две торпеды Вальтер К-Butt. I ноября 1944 г. фирма TVA заключила договор с центром HSVA на испытания модели «Бибера III» в масштабе 1:3. Испытания буксируемой модели начались в январе 1945 г. Сложная военная ситуация, которая сложилась в Рейхе, заставила ученых и конструкторов прервать работу над многообещающем проектом. Между тем, подводную лодку предполагалось снабдить гусеничным шасси, благодаря которому она смогла бы выползать на сушу и преодолевать мели.

Водоизмещение, м³ 12.0

Размеры, мм

— длина 11820

— ширина 2500

Силовая установка: дизель замкнутого цикла мощностью 65 л.с.

Количество гребных винтов I

Количество лопастей гребного винта 4

Скорость полного хода, узлы:

— на поверхности 8.0

— под водой 5.0

Дальность плавания, мили

— на поверхности со скоростью 8 узлов 500 (?)

— под водой со скоростью 5 узлов 100 (?)

Максимальная глубина погружения, м 40 (?)

Торпедное вооружение 2 торпеды G7e (K-Butt)

Экипаж, чел. 2

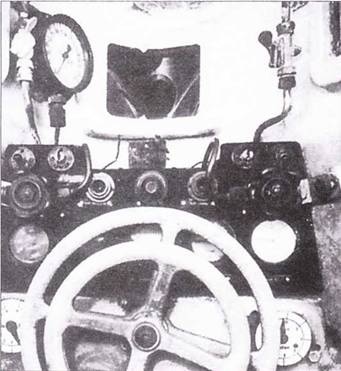

Пульт управления немецкой миниатюрной подводной лодкой типа Biber.

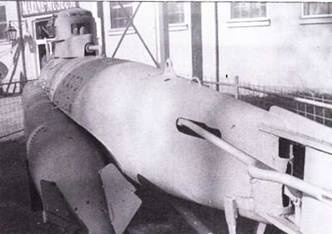

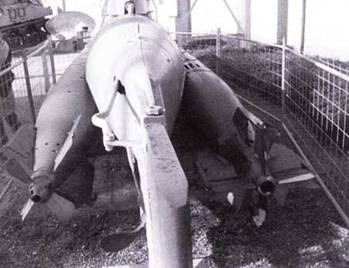

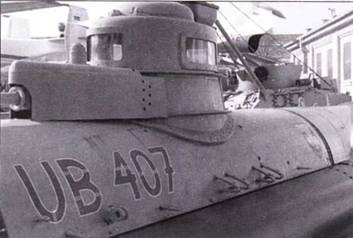

Сверхмалая подводная лодка Biber, Музей техники в Шпейере, май 2004 г.

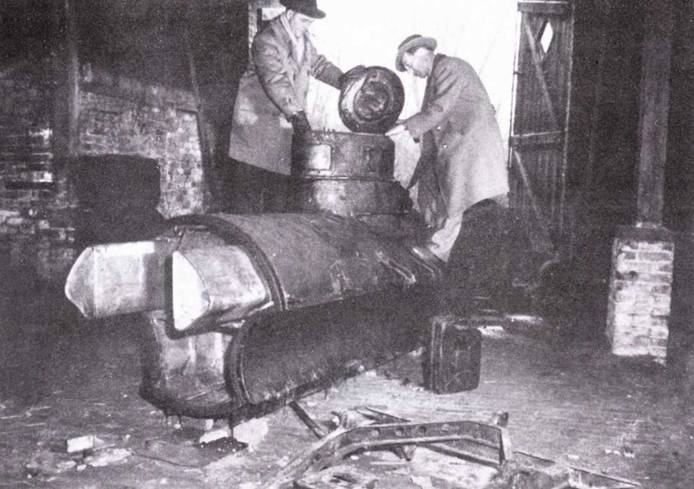

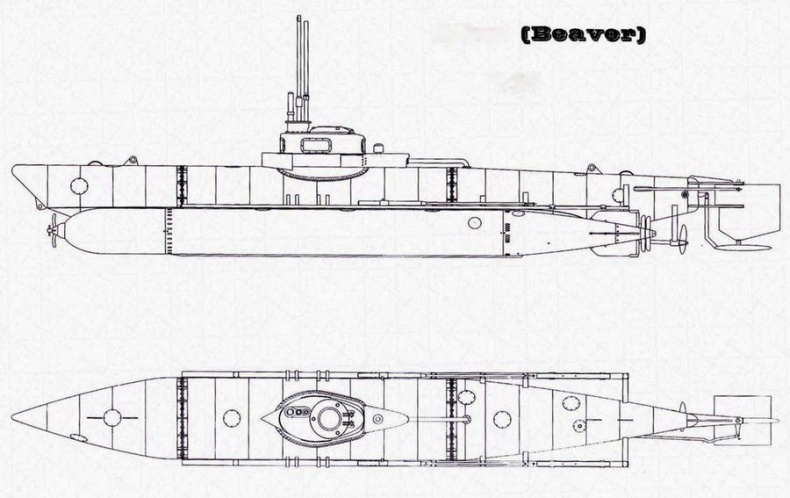

Biber (Beaver)

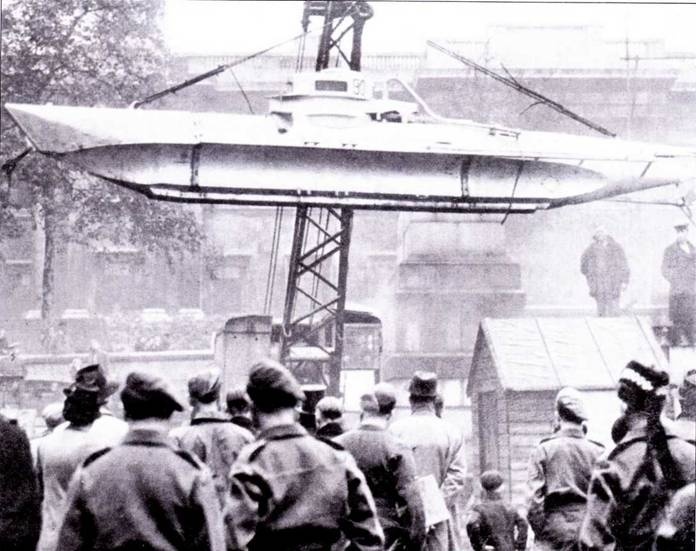

Biber (Beaver)

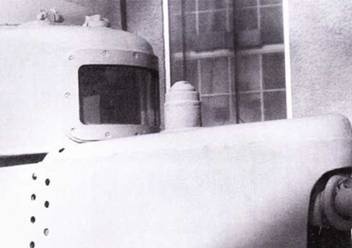

Biber (Beaver)

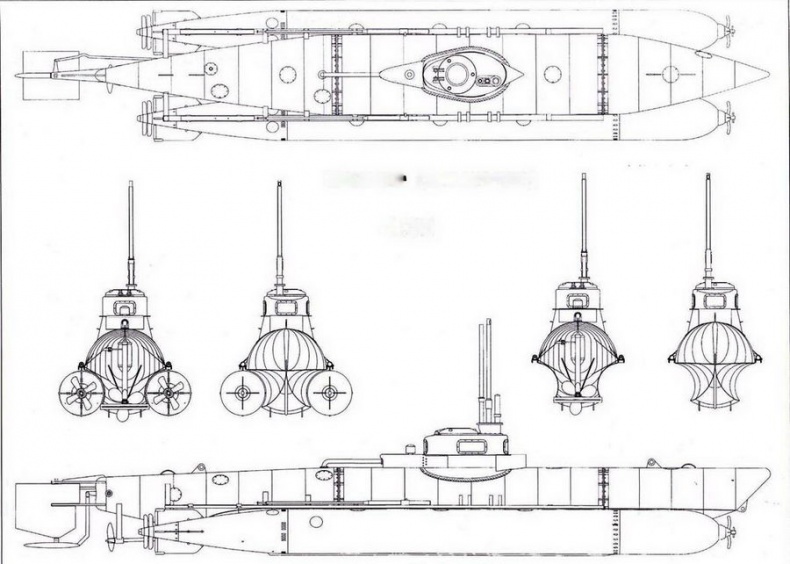

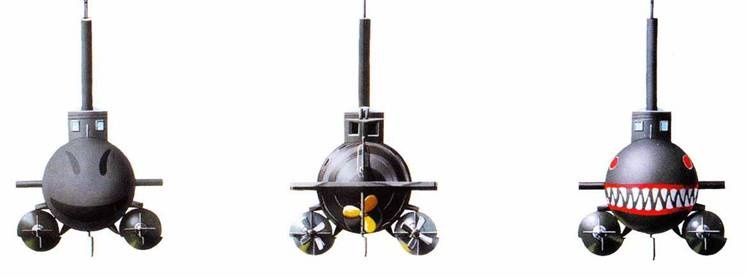

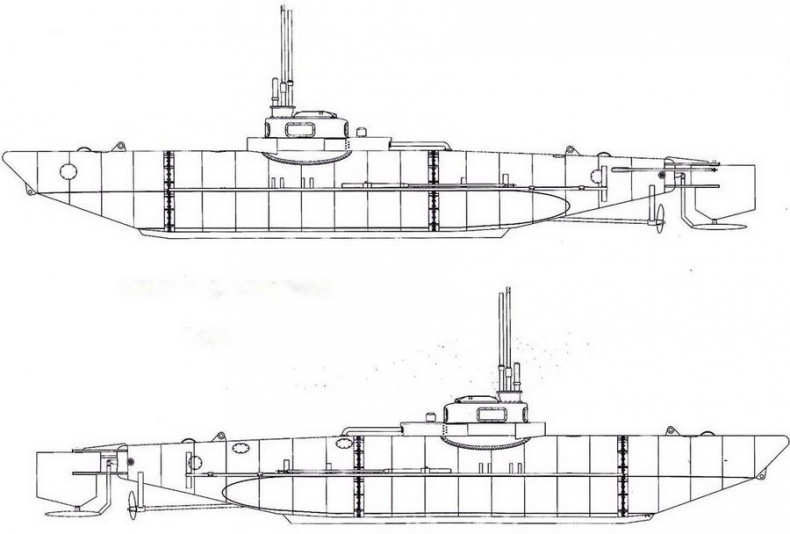

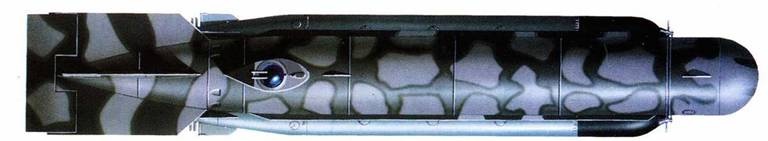

Германские сверхмалые субмарины Molch, K-FI. 1/412 (Lehrkdo 400), ноябрь 1944 г. Вид сверху, спереди и сзади.
