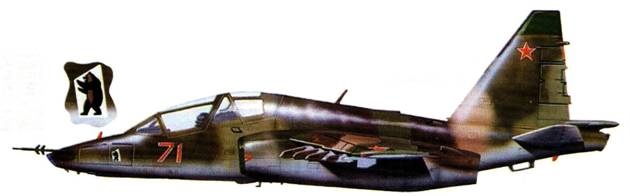

Су-25УБ советских ВВС. Все «не экспортные» спарки несли в носовой части фюзеляжа по левому борту эмблему завода в Улан-Удэ — стоящий на задних лапах медведь черного цвета на белой фоне. Размер эмблемы и форма белого фона варьировались.

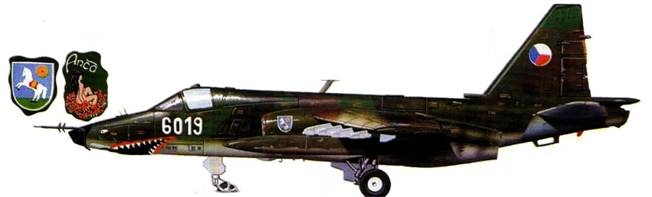

Су-25К 30-го Отстравского штурмового авиационного полка ВВС Чехословакии. В носовой части фюзеляжа изображена акулья пасть, на правом борту самолет в разное время имел изображения трех девиц или три изображения одной девицы. По-любому, рисунков было три, в какой последовательности они друг друга сменяли — не суть важно.

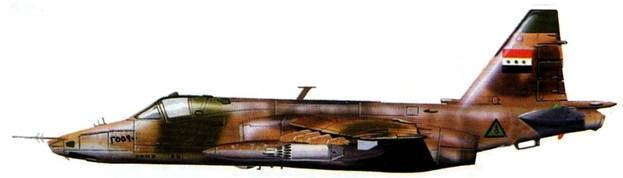

Су-25К ВВС Ирака. Иракские штурмовики принимали участие в ирано-иракской войне.

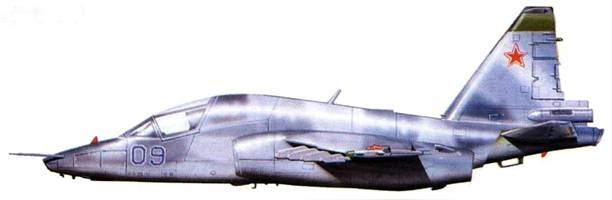

Прототип Су-25Т, бортовой номер «09» голубого цвета.

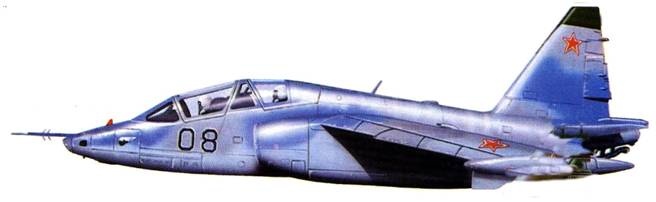

Прототип палубного учебно-тренировочного самолета Су-25УТГ

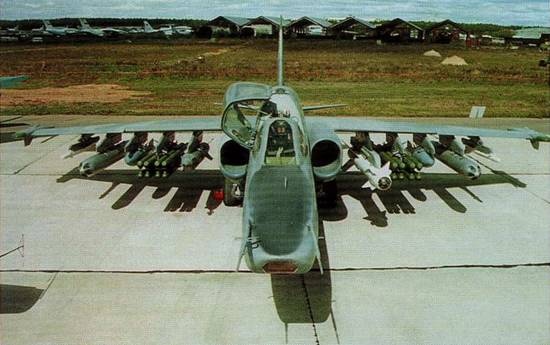

Второй прототип Су-25Т. На внешней подвески ракеты воздух-воздух ближнего радиуса Р-60, блоки 122-мм НАР Б-13Л. авиабомбы ФАБ-500М-62, ПТУР 9М120 «Вихрь», корректируемая бомба КАБ-500Л (на правом внутреннем пилоне), УР воздух-поверх — часть Х-29Т с телевизионным наведением (на левом внутреннем пилоне).

Пушка штурмовика Су-25. Начиная с самолетов 10-й производственной серии на стволы пушки ГШ-2-30 устанавливался — общий дульный тормоз.

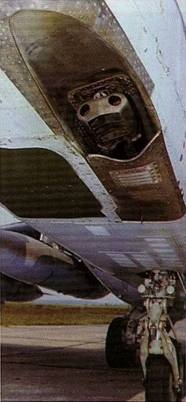

Пушечная установка штурмовика Су-25Т. На Су- 25TМ стоит такая же стрелковая точка.

Крупный план внешней подвески того же самого самолета. На внутреннем пилоне — ракета Х-29Т с телевизионным наведением. На едином балочном держателе подвешено восемь ПТУР 9М120 «Вихрь». Видна также бомба ФАБ-500.

На внешней подвеске под правой плоскостью крыла Су-25ТМ, слева направо: контейнер РЭБ МПС-410 «Омуль», ракета воздух-воздух Р-77 среднего радиуса (массо-габаритный макет), восемь ПТУР 9М120 «Вихрь».

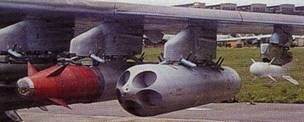

Под левой плоскостью крыла штурмовика Су-25Т подвешены. слева направо: УР воздух-поверхность Х-25МЛ с полуактивным лазерным наведением (дальность полета 20 км. масса боевой части 90 кг), блок 122-мм НАР Б- 13Д, УР воздух-воздух ближнего радиуса действия Р-60 (массо-габаритный макет).

Боекомплект пушки ГШ-2-30 штурмовиков Су- 25Т и Су-25ТМ составляет 250 снарядов.

По опыту войны в Афганистане были приняты меры, направленные на снижение вероятности поражения штурмовиков ракетами с тепловыми головками самонаведения. На Су-25 стали монтировать по два блока устройств отстрела ИК ловушек и дипольных отражателей АСО-2В с каждого борта фюзеляжа.

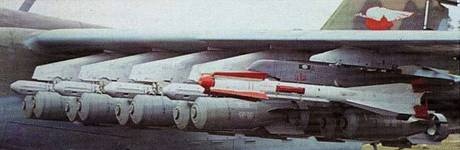

Под плоскостью крыла «строевого» Су-25 подвешено шестнадцать 100-кг бомб ФАБ-100 и УР Р-60. Боевая нагрузка производит впечатление.

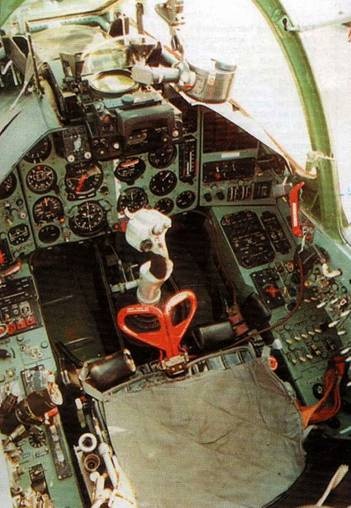

Кабина штурмовика Су-25: указатель скорости КУС-2, высотомер УВ-75-15-ПВ. индикатор радиолокационного высотомера А-031-4, авиагоризонт KПП-K1, плановый навигационный прибор НПП-МК, индикатор крена и скольжения ДА-200П, часы, расходомер топлива. Слева — панель управления оружием. Справа панель системы предупреждения об облучении СПО-15, табло аварийной сигнализации, тумблеры управления гидросистемой и тормозами. На левой бортовой консоли расположены органы управления радиостанцией, выпуском тормозного парашюта. РУДы.

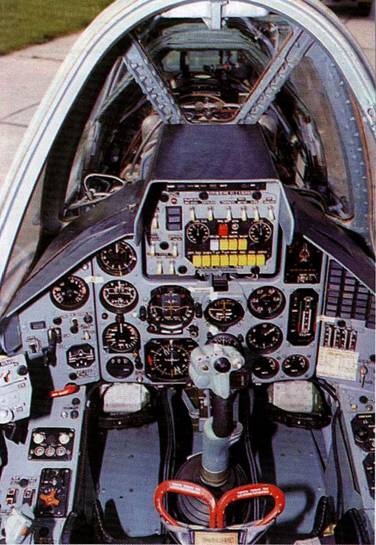

Передняя кабина спарки Су-25УБ/УБК практически идентична кабине одноместного штурмовика. В задней кабине на стандартном месте отсутствует панель управления вооружением, органы управления вооружением расположены на отдельном пульте в верхней части приборной доски. Мощный каркас фонаря сильно ограничивает обзор из задней кабины. На снимке задняя кабина самолета Су-25УБК.

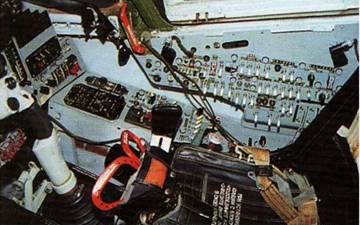

Правая бортовая консоль: органы управления системой ближней радионавигации РСБН и автоматического радиокомпаса АРК-2. освещения кабины, запуска двигателя, отстрела ловушек.

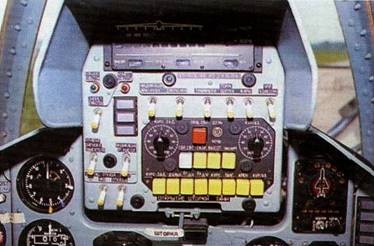

Крупный план пульта управления вооружением в задней кабине Су-25УБК

Индикатор на фоне лобового стекла на штурмовике Су-25 отсутствует, вместо него над приборной доской доминирует электрооптический прицел АСП-17.

Как и на других советских самолетах последнего поколения, на Су-25 установлено исключительно надежное катапультируемое кресло семейства К-36. Кресло разработана на фирме «Звезда» под руководством Гая Ceвepина. Кресло К-36Л обеспечивает пилоту благополучное катапультирование со стоящего на аэродроме самолета, кресло класса «0–0». В двух цилиндрически контейнерах рядом с заголовником расположены стабилизирующие парашюты кресла.
