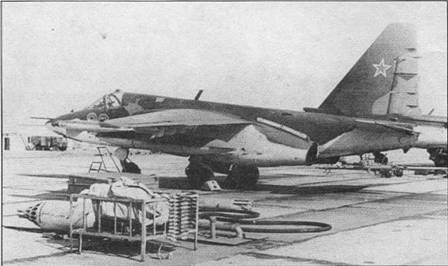

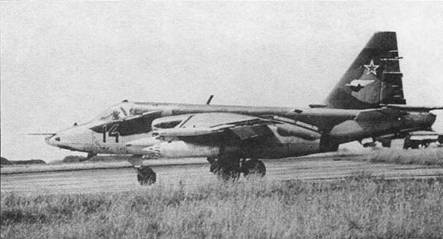

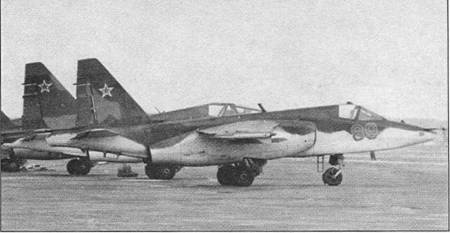

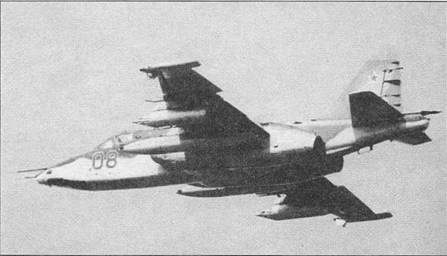

Самолет Су-25 представляет собой одноместный двухдвигательный дозвуковой высокоплан с крылом умеренной стреловидности и нормальным хвостовым оперением. Самолет частично бронирован. Разработан для нанесения ударов по наземным целям в простых метеоусловиях. В размещенных по бокам средней части фюзеляжа гондолах установлены два ТРД Р-95Ш конструкции Туманского, двигатели не имеют форсажных камер. В конструкции планера самолета используются сплавы на основе алюминия (60 %), титана (13,5 %), магния (2 %), стали (19 %), а также композиционных и других материалов (5,5 %).

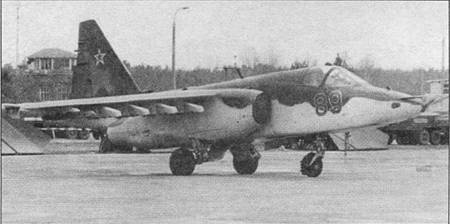

Борт «02» заруливает на стоянку после посадки, аэродром Брандис. Крышка контейнера тормозного парашюта открыта. Цифры бортового номера обозначены очень тонким контуром белого цвета. Бортовой номер продублирован ни внешней подкрыльевом пилоне. На мотогондоле нанесено изображение грачика.

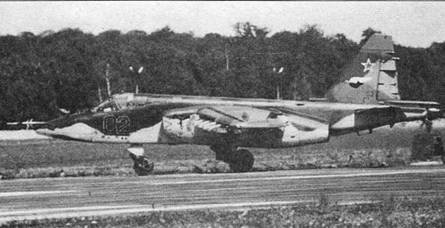

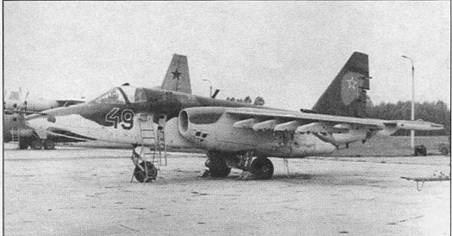

Штурмовик Су-25 (бортовой номер «89» красного цвета). Воздухозаборник двигателя закрыт заглушкой красного цвета.

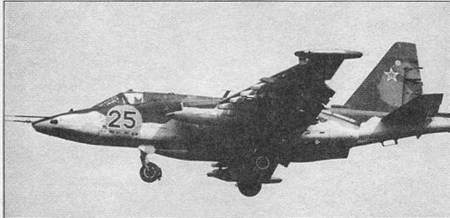

Штурмовик Су-25 бортовым номером «25» красного цвета садится на аэродром Брандис. Прежний бортовой номер закрашен блестящей светло-голубой краской. Левее бортового номера также можно заметить пятно светло-серого цвета, возможно был закрашен знак отличного экипажа.

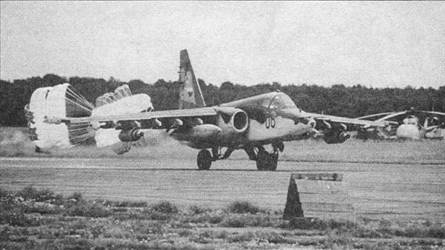

Сел штурмовик Су-25 с бортовым номером «06» красного цвета. Самолет — позднего выпуска, но парашюты — краснобелые, ранние. Ни заднем плане — вертолеты Ми-8МТ из 485-го вертолетного полка.

Фюзеляж

Фюзеляж полумонококовой конструкции, разделен на четыре секции: носовую, переднюю, центральную, хвостовую. Конструктивно фюзеляж состоит шпангоутов, вспомогательных шпангоутов, лонжеронов, стрингеров и обшивки.

Носовая часть — от шпангоута № 1 до шпангоута № 4. В носовой части размещены датчики статического атмосферного давления, датчики угла атаки, аппаратура прицельной системы «Клен-ПС», в передней части секции имеется прозрачное окно для лазерного дальномера-целеуказателя. К носовой части также крепятся приемники воздушного давления. В большом не герметизированном отсеке задней части носовой секции размещена навигационная аппаратура, доступ в отсек — через четыре откидывающиеся на петлях вверх панели.

Передняя секция — между шпангоутом № 4 и шпангоутом № 11. Здесь находятся кабина летчика, ниша передней опоры шасси, пушка и отсек бортового электронного оборудования. Кабина летчика сварена из титановой брони толщиной от 10 до 24 мм. На задней стенке кабины находятся направляющие катапультируемого кресла К-36Л — упрощенный вариант кресла К-36Д/ДМ. Заголовник кресла также прикрыт броней.

Приборная доска — классического типа. Слева от кресла находятся два РУДа, органы управления радиосвязной аппаратурой, тормозами колес шасси и воздушными тормозами, а также переключатели прицельной системы «Клен-ПС» и ряд систем вооружения, вентиль магистрали противоперегрузочного костюма, вентиль кислородной системы. На переплете фонаря справа от кресла размещена рукоятка аварийного сброса фонаря. Справа от кресла на боковой консоли расположены переключатели электросистемы, обогрева лобового остекления фонаря, топливной системы. В состав приборного оборудования кабины входят обычные пилотажно-навигационные приборы и приборы контроля работы двигателей, контрольная индикация. Над приборной доской установлен комбинированный прицел для стрельбы из пушки и бомбометания с видеоконтрольным устройством.
