Там, где проходили якорные цепи, и под 8-дюймовыми орудиями настилка была из тиковых досок толщиною 4 дюйма.

Настилка мостика и бака – из лучших сосновых досок в 2,5 дюйма толщиною, закрепленных снизу железными оцинкованными болтами.

На нижней палубе поверх стальных листов также укладывались сосновые доски в 2,5 дюйма толщиною.

В трюме также была сосновая разборная (чтобы можно было чистить и красить корпус изнутри) обшивка в 1/4 дюйма толщиною.

Световые люки по спецификации предусматривались из красного дерева или тика.

Крюйт-камеры были оборудованы системами вентиляции и быстрого затопления.

Корабль имел два штурвала: один на мостике, другой на палубе в корме.

Носовой руль не устанавливался, рама кормового руля была кованая (“из лучшего железа”) и обшита стальными листами в 1/4 дюйма толщиною.

Шпиль был той же системы, что и на “Сивуче”, но снабженный паровой машиной.

Лодка имела два становых якоря системы Бакстера весом по 80 пудов и один запасной того же веса. Две якорные цепи имели длину по 120 саженей и толщину в 1/2 дюйма.

Каюты и помещения для команды оборудовались паровым отоплением. На верхнюю палубу были проведены паровые трубы для провода пара к котлу парового катера, а также для защиты от пиратов. Последнее может показаться странным, но воды Тихого океана во 2-й половине XIX века были действительно опасным местом.

В машинном отделении, помимо умывальника, были и ванна с душем, что было совсем не лишним – при форсированной тяге жара в котельном и машинном отделениях была чудовищной.

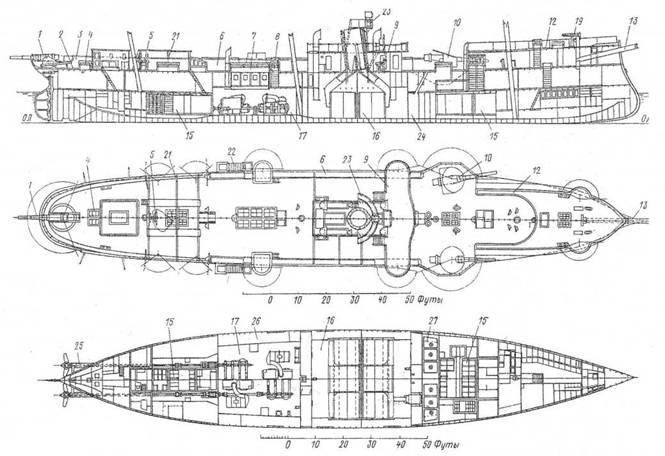

Канонерская лодка “Манджур”. 1887 г.

(Продольный разрез, вид сверху и план трюма) 1 – 6-дм орудие; 2 – деревянный настил верхней палубы; 3 – фальшборт; 4 – светлый люк; 5 кормовой штурвал; Q – коечные сетки; 7 – машинный люк; 8 – сходной люк в машинное отделение: 9 – носовой мостик, 10 229-мм орудие, 11 – шпиль; 12- полубак; 13 – бушприт, 14-клюз для якоря; 15-крюйт-камера; 16-котельное отделение: 17- машинное отделение; 18-поперечная угольная яма; 19- 37-мм орудие; 20 – 47 мм орудие; 21 – ростры; 22 – трап; 23 прожекторная площадка, 24 – крюйт-камера; 25 – дейдвудные трубы; 26 – бортовые угольные ямы; 27 – кладовая мокрой провизии.

Лодка оборудовалась двумя опреснителями.

Окончательный состав артиллерийского вооружения – 2 8-дюймовых, 1 6-дюймовое орудия, 4 9-фунтовых (калибр 107 мм), 2 – 47 и 4 – 37 мм орудий, а также 1 десантная пушка (калибр 63 мм) Барановского.

В носовой части первоначально предлагалось установить 2 торпедных аппарата, но затем решено было оставить один.

Экипаж корабля – 174 человека (12 офицеров и 162 матроса).

Лодка несла парусное вооружение баркентины.

Две паровые машины системы компаунд с вертикальными цилиндрами питались от 6-ти огнетрубных котлов и должны были развить мощность в 1500 л.с., обеспечив скорость хода не менее 13 узлов.

Помимо помп, установленных в машинном отделении, предусматривались две помпы Даунтона, приспособленные не только для откачивания воды из трюма, но и для мытья палуб и тушения пожара.

Вся сталь, идущая на постройку лодок, испытывалась по правилам, утвержденным МТК 12 марта 1883 г.

Все листы корпуса изготавливались из мягкой стали и покрывались краской с добавлением сурика 3 раза.

Все водонепроницаемые переборки испытывались водою. Вся внутренняя деревянная отделка корпуса тщательно шпаклевалась и красилась 3 раза свинцовыми белилами.

Для уменьшения качки лодки оборудовались наружными боковыми килями длиною около 100 футов, сделанных из двух стальных листов толщиною 3/16 дюйма, склепанных между собою двумя рядами заклепок и укрепленных к наружной обшивке длинными полосами угловой стали 2x2,5 дюйма толщиною 5/16 дюйма"{20}. Наблюдающим от МТК за постройкой “Корейца’ был назначен корабельный инженер поручик А.И. Мустафин, за постройкой “Манджура” – поручик П.Е. Черниговский.

Постройка обоих лодок велась быстрыми темпами, несмотря на то, что между МТК и заводами-изготовителями часто возникали трения по поводу тех или иных отступлений от первоначального проекта. МТК, как правило, очень неохотно шел на уступки, и заводчики вынуждены были работать, учитывая все пожелания русских заказчиков.

Уже 23 декабря 1885 г. И.д. председателя МТК генерал-майор O.O. Пелыдиг докладывал в Канцелярию Морского министерства: “На чертеже канонерской лодки, проектированной заводом Бурмейстер и Кº , кормовое 6-дюймовое орудие, поставленное на станке Вавассера, стреляет только в корму с отклонением от диаметральной плоскости на 65°, на чертежах же Кораблестроительного отделения кормовая пушка поставлена на обыкновенной платформе и обстреливает не только всю кормовую часть, но и по траверзу и даже вперед траверза на 25°, что несравненно выгоднее в боевом отношении, а потому прошу Канцелярию Морского министерства обязать завод Бурмейстера для очертания кормы и расположения орудия придержаться чертежа Кораблестроительного отделения при сем препровождаемого”{21} .

11 января 1886 г. в МТК поступило заявление от датчан о необходимости передвинуть к корме рубку на заказанной им канонерской лодке дальше, чем было назначено на утвержденном чертеже. На это последовал следующий ответ за подписью O.O. Пельцига и вице-адмирала O.K. Кремера: “Ссылаясь на изменение обводов кормы для установки 6-дм орудия на обыкновенном станке, завод (Бурмейстер и Вайн) находит нужным снять прочь кормовую рубку над выходом в капит. каюту, однако, как видно на чертеже, если несколько уменьшить в длину световой люк над капит. каютой, не будет нужды ни снимать, ни передвигать рубку, ибо оставаясь на прежнем месте, она не препятствует действию орудия”{22} .

1 февраля 1886 г. МТК, рассмотрев представленный ему заводом “Бурмейстер и Вайн” чертеж форштевня, не одобрил его и нашел необходимым, чтобы форштевень для “Манджура” завод изготовил согласно чертежу, составленному в МТК.

Несмотря на длительный период согласования спецификации лодок заводами-изготовителями и заказчиком, в ней все же были допущены досадные пробелы, в результате их приходилось выяснять уже в ходе постройки.

Так, 9 марта 1886 г. подпоручик П.Е. Черниговский просил С.-Петербург выяснить следующие вопросы:

1. Какой системы и величины должны быть опреснители.

2. Должна ли канонерская лодка быть снабжена двумя ручными штурвалами или же одним ручным и одним паровым{23} .

Иногда МТК, перегруженный работой над новыми проектами и контролем за находящимися в постройке кораблями, долго не мог прислать необходимые для постройки чертежи или даже ответить на рапорты наблюдающих корабельных инженеров.
