Размерения кораблей также различались. В проекте МТК длина равнялась 205 футов 6 дюймов, у завода Бурмейстер и Вайн 210 футов, у Бергундского завода 220 футов, учлубление на ровном киле соответственно составляло 10, 11 и 10 футов 6 дюймов. Наибольшая ширина у всех дыла одинаковой – 35 футов.

Были различия в составе вооружения: проект МТК предусматривал 8 9-фунтовых орудий и 4 37 м/м скорострелки Гочкиса, у датчан – 4 9-фунтовых, 2 47 м/ м и 4 37 м/м Гочкиса, у шведов – 4 9-фунтовых, 3 47 и 3 37 м/м Г очкиса.

МТК не мог позволить серьезных отклонений от своего проекта, кроме того, он настаивал на жестком контроле в ходе дальнейшей разработки более детальных чертежей. На согласование всех необходимых вопросов, в том числе исправление чертежей и спецификации в соответствии с требованиями МТК ушло довольно много времени – контракт с Бергундским заводом был заключен 22 октября 1885 г., с заводом “Бурмейстер и Вайн” – 20 декабря 1885 г.{13}

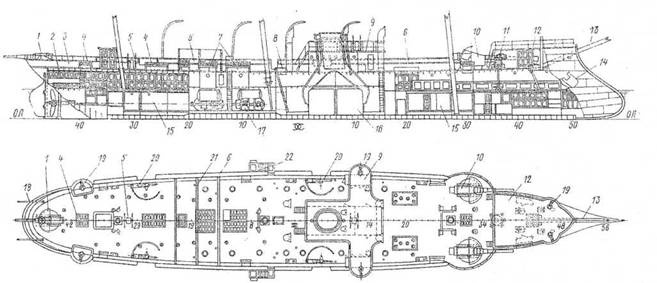

Канонерская лодка “Кореец”. 1887 г.

(Продольный разрез и план верхней палубы) 1 – 6-дм орудие; 2 – каюта командира; 3 – фальшборт; 4 – светлый люк; 5 – кормовой штурвал; 6 – коечные сетки; 7 – машинный люк; 8 – сходной люк в машинное отделение: 9 – носовой мостик, 10- 229-мм орудие; 11 – шпиль; 12- полубак; 13 – бушприт, 14-клюз для якоря; 15-кладовая; 16-котел: 17- паровая машина; 18-шлюпбалки; 19-37-мм орудие; 20 47 мм орудие; 21 – кормовой мостик; 22 – трап;

Согласование чертежей и спецификации шло под личным контролем И.А. Шестакова. Буквально за 5 дней до заключения контракта со шведами, 17 октября, Канцелярия Морского министерства уведомила Кораблестроительное отделение МТК, что “Управляющий Морским министерством приказал внимательно пересмотреть еще раз в Кораблестроительном отделении Морского технического комитета спецификацию корпуса канонерской лодки, предназначенной к постройке в Швеции, чтобы избежать повторения случая с “Сивучем” – там при постройке на бургрундском заводе имели место значительные сверхконтрактные работы{14} .

Уже 19 октября капитан Гуляев докладывал, что “спецификация лодки вновь пересмотрена мною с участием штабс-капитана Левицкого и пополнена красными чернилами”{15} . Стремясь заполучить выгодные контракты, заводчики вынуждены были уступать требованиям МТК. Так, штабс-капитан Я.Д. Левицкий отметил, что завод “Бурмейстер и Вайн” внес в контракт и спецификацию все замечания МТК{16} .

В дальнейшем все чертежи, разрабатываемые на заводах-изготовителях, обязательно отправлялись на рассмотрение и утверждение в МТК, причем и шведы, и датчане практически всегда вынуждены были выполнять работы с учетом тех изменений и исправлений, которые указывались МТК. Таким образом, в целом новые канонерские лодки можно считать русским проектом, хотя заводами-изготовителями и были внесены в них определенные изменения. Согласно контракту, Бергзундский завод согласился построить лодку за 12 месяцев и сумму в 538000 рублей (975000 шведских крон). Статья 1 контракта гласила: “Означенное судно Бергзундский завод обязывается выстроить на принадлежащем ему заводе в Стокгольме самым тщательным образом из самых лучших шведских или иностранных материалов, согласно с чертежами и спецификациями корпуса и механизма, составляющими нераздельную часть настоящего контракта.

Мы обязываемся также окончательно отделать корпус лодки со всеми устройствами, необходимыми для ее немедленного вооружения и службы в море, с паровым механизмом и котлами к нему; со всеми предметами, входящими в состав судна и вообще всеми дельными вещами, за исключением только гребных судов, компасов, навигационных инструментов, хрустальной и фарфоровой посуды для стола и тех мелких предметов, которыми суда снабжаются ежегодно, когда назначаются в компанию”{17} .

Корпус стоил 600000 шведских крон, машины с котлами и вспомогательными механизмами – 375000 крон. Сталь и железо на постройку, за исключением палубных бимсов, должна была быть шведской выделки. Шведское железо за свое высокое качество славилось на весь мир.

Шведы обязывались приступить к постройке лодки немедленно после заключения контракта и сдачи ее к 22 октября 1886 года.

В контракте особо оговаривалось, что “всякие улучшения или изменения, каких бы не потребовало правительство (т.е. русские заказчики. – Прим. авт.) в системе постройки, во внутреннем расположении судна или в чем-либо другом, контр-агенты обязаны выполнять и Управляющий Канцеляриею Морского министерства обязан лишь заплатить за все лишние расходы, в случае, если бы таковые могли от того произойти”{18} . Некачественно выполненную работу завод-изготовитель обязан был исправить за свой счет.

“Бурмейстер и Вайн” обязывался выполнить заказ за 13 месяцев и сумму 550000 рублей (за 52000 фунт, стерлингов){19} .

Лодка, заказанная заводу “Бурмейстер и Вайн”, получит название “Манджур”, Бергзундскому – “Кореец”.

Согласно спецификации, утвержденной в МТК, устройство лодок было следующим: длина по ватерлинии – 206 футов, ширина без обшивки – 35 футов, осадка – 10 футов 6 дюймов. Водоизмещение – 1213 тонн.

Вертикальный киль сделан из стальных листов 18 дюймов вышиною, толщиною 9/32 дюйма, скрепленный в стыках двойным рядом заклепок. Сверху он был усилен плоским кильсоном из стальных листов шириною 26 дюймов и толщиною 3/8 дюйма.

Снизу вертикальный киль был укреплен с обоих сторон длинными полосками угловой стали 3 х 3 дюйма толщиною 3/8 дюйма.

Кроме того, продольную связь корпуса обеспечивали 8 стрингеров – 2 днищевых, 2 нижней палубы, 2 верхней палубы и 2 бака (по одному на каждый борт).

Шпангоуты состояли из наружных полос угловой стали 3 х 3 дюйма толщиною 3/8 дюйма и из обратных

полос угловой стали 3 х 2.8 дюйма толщиною 11/32 дюйма. Расстояние между шпангоутами везде было 2 фута.

Корпус корабля был разделен поперечными водонепроницаемыми переборками из стальных листов толщиною 3/16 дюйма. Переборки были укреплены полосами угловой стали 3,5х 2 дюйма толщиною 11/32 дюйма.

Толщина наружной обшивки корпуса была следующей: Плоский киль и ширстрек (верхний пояс наружной обшивки) были сделаны из стальных листов толщиною 15/32 дюйма. Смежные с ними пояса обшивки – 7/16 дюйма. Остальная наружная обшивка корпуса имела толщину 3/8 дюйма. Обшивка была положена край на край, пазы склепаны одинарным, а стыки – двойным рядом заклепок и тщательно прочеканены.

Стальная настилка нижней палубы имела толщину 3/8 дюйма, в оконечностях уменьшаясь до 1/4 дюйма.

Фальшборт – из стальных листов в 1 /4 дюйма толщиной. В пределах угла обстрела 8-дюймовых орудий фальшборт откидывался на специальных петлях.

На верхней палубе под 8-дюймовыми орудиями были положены стальные листы толщиною 5/16 дюйма. Деревянная настилка верхней палубы была из сосновых досок лучшего качества в 3,5 дюйма толщиною, закрепленная к бимсам оцинкованными железными болтами.
