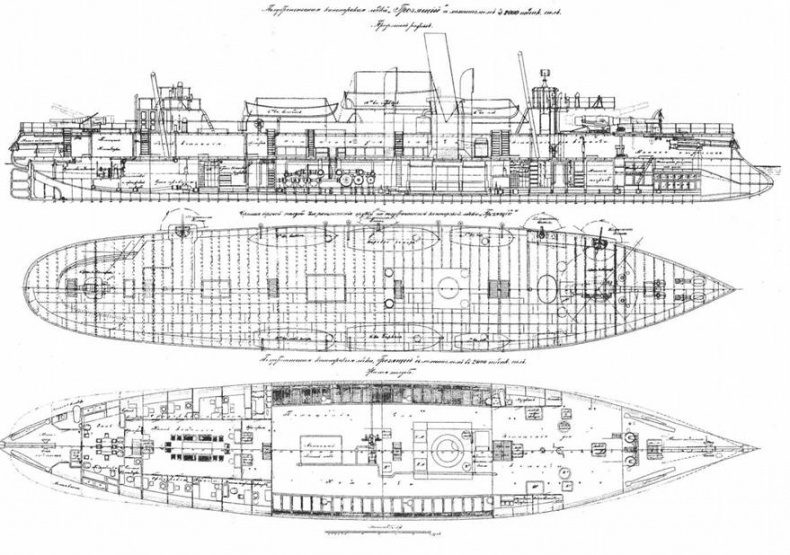

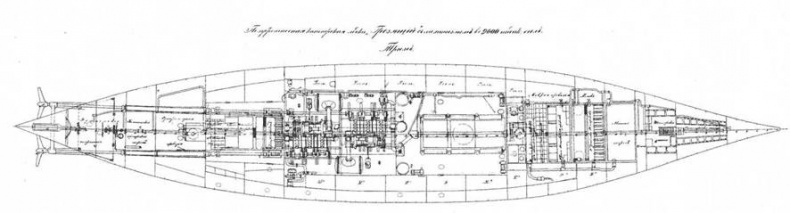

Канонерская лодка “Грозящий”. 1888 г.

(Продольный разрез, планы верхней палуба/, жилой палубы и трюма)

Настилка второго дна состояла из стальных листов толщиною 1/2 дюйма, все ее пазы и стыки были тщательно прочеканены.

Трюм и борта между палубами закрывались разборными деревянными щитами из сосновых досок толщиною 2 дюйма в трюме и 1,5 дюйма выше него.

По бортам позади лодки с внутренней стороны были устроены коффердамы, наполненные целлюлозой. Новая часть таранного отделения была дополнительно усилена вертикальными и горизонтальными креплениями. В носовой и кормовой части были установлены неподвижные торпедные аппараты. На 1/3 длины судна шли наружные боковые кили из стальных листов толщиною 3/I6 дюйма, склепанных между собою двумя рядами заклепок и крепящихся к наружной обшивке длинными полосами угловой стали толщиною 5/16 дюйма. Внутреннее пространство боковых килей было наполнено специальным составом из смолы и пробки или целлюлозы.

Лодка имела два штурвала – один ручной, стоял на верхней палубе под мостиком, другой паровой, находился в кормовой части под броневою палубой.

Якорей было два становых по 100 пудов весом каждый и один запасной того же веса. Якорные цепи две, по 120 сажен длиной каждая и толщиною в 1 и 5/8 дюйма и одна такая же запасная.

Лодка имела две деревянные мачты.

На носовой надстройке помещалась бронированная рубка. Крыша ее состояла из 1-дюймовых стальных листов, а стенки из 2-х слоев – внутренний имел толщину 7/16 дюйма, а внешний – 9/16 дюйма (т.е. общая толщина также 1 дюйм). Под кормовым мостиком находилась штурманская рубка.

Корабль имел два опреснителя системы Зотова.

Все отделения судна оборудовались системой вентиляции. Каюты и помещения для команды имели паровое отопление.

Корабль имел мощную водоотливную систему – помимо помп при паровых механизмах были установлены две центробежные помпы и пожарная помпа, помпы Даунтона.

Вся сталь и железо корпуса после окончания работ покрывались в три слоя суричной краской. Надводная часть борта снаружи, кроме того, отшпаклевывалась и красилась в 2 слоя черной краской. Внутренняя деревянная отделка красилась три раза масляной краской.

Все части корпуса делались из мягкой сименс- мартеновской стали. Все заклепки также изготовлялись из мягкой стали. Все сорта стали и железа по спецификации должны были быть изготовлены из русских материалов и на русских заводах, но на практике при постройке “Отважного” и “Гремящего” от этог о правила пришлось отступить. Допускалось уменьшение всех используемых сортов стали на 4%, но отнюдь не увеличение его. Все водонепроницаемые переборки испытывались наливанием воды{5} .

Вооружение лодки состояло из 1 9-дюймового орудия в носовой части и 1 6-дюймового в корме. Причем 9- и 6-дюймовки имели длину ствола в 35 калибров (на “Бобре” и “Сивуче” 9-дюймовка имела длину ствола в 30 калибров, а 6-дюймовка – 28 калибров). Эти орудия имели большую дальность стрельбы, а их снаряды были способны пробить гораздо более толстую броню.

Строительство “Отважного” и “Гремящего” по времени совпало с внедрением на кораблях русского флота новых весьма совершенных 6-дюймовых пушек длиной 35 калибров, скрепленных проволокой (стальная лента 6,6x1,3 мм, навивавшаяся в холодном состоянии) по английской системе Лонгриджа; это позволяло на 20% сократить их массу и снизить стоимость изготовления стволов по сравнению с системой скрепления кольцами и цилиндрами{6} .

Кроме того, на вооружении лодки было 4 47 мм одноствольных и 4 37 мм револьверных пушек Гочкиса. Боезапас – 50 снарядов к 9-дюймовому орудию, 75 – к 6-дюймовому и по 1000 снарядов для 47 и 37 орудий. К двум торпедным аппаратам было 4 торпеды.

Позднее, по опыту плаваний головной лодки серии “Грозящий”, решено было однотипные с ним канонерки приспособить для постановки мин заграждения.

Технический комитет по минному делу докладывал 10 декабря 1890 г. управляющему Морским министерством вице-адмиралу Н.М. Чихачеву (И.А. Шестаков умер в 1888 г. – сказалась многолетняя работа на износ): “Комитет полагает, что несмотря на перегрузку лодки “Грозящий”, было бы желательно иметь на ней приспособление для постановки сфероконических мин, так как пока в Балтийском флоте нет специальных минных заградителей, то на долю лодок типа “Грозящий” и подобных небольших судов, скорее всего придется устраивать заграждения в бухтах побережья или набрасывать минные банки, тем более что 3 таких лодки легко и скоро могут поставить заграждения из 60-ти мин.

Что же касается перегрузки лодки в 10 дюйм против чертежа, то в этой перегрузке мины и якоря, весящие в общей сложности 10 тонн, входят весьма незначительным процентом и, сняв их, лодка, во всяком случае, подымется не более как на 1 /2 дюйма, кроме того, после первого же перехода эта перегрузка исчезнет от сжигания угля.

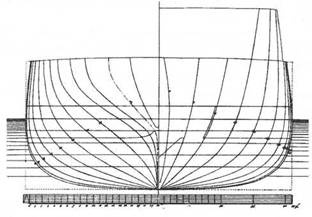

Канонерская лодка “Грозящий”. 1888 г. (Теоретический чертеж корпуса)

На основании вышеизложенного Комитет просит разрешения Вашего Превосходительства установить на лодке “Грозящий” стрелы для постановки сфероконических мин”{7} . На это Н.М. Чихачев наложил резолюцию: “Согласен. 12 декабря 1890 г.”.

Наличие, помимо мощного артиллерийского вооружения, торпедных аппаратов, мин заграждения в совокупности с броневой защитой и неплохой скоростью хода делало канлодки типа “Грозящий” многоцелевыми кораблями, способными решать достаточно широкий круг задач.

При постройке “Гремящего” и “Отважного” максимально пытались учесть недостатки, выявленные в результате испытаний головного корабля серии “Грозящий”: “Чертежи новых двух лодок подверглись пересмотру в январе 1891 года. Пришлось перепроектировать основание боевой рубки, слегка приподнять ее крышу, увеличив обзор; многие изменения касались жилых помещений, расположения вентиляционных труб и т.д.”{8}

Однако наиболее серьезные изменения потребовалось произвести в связи с переходом на вертикальный тип паровых машин. Их установка потребовала изменения направления гребных валов и фундамента под машины. Лодки в это время уже находились на стапелях и такое решение неизбежно вело к существенным переделкам и, соответственно, удлинению сроков постройки и удорожанию кораблей.
