Читать книгу - "Маленькие "Тигры". Для разведки и связи - Илья Мощанский"

Экипаж легкого танка Pz.Kpfw.II Ausf.L «Лухс» получает боевую задачу. Это обычная машина, без отсекателя и дополнительного бронелиста в передней части корпуса. 4 тд вермахта, лето 1944 года.

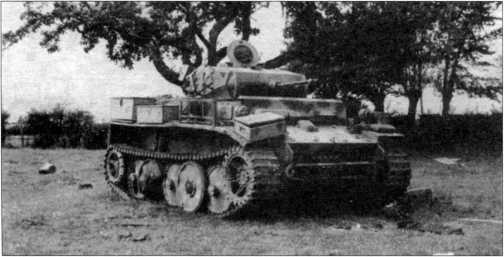

Легкий танк Pz.Kpfw.II Ausf.L из состава 116-й танковой дивизии вермахта, подбитый и брошенный экипажем. Франция, вероятно, август 1944 года.

Фотографии восстановленного «Лухса», находящегося в экспозиции танкового музея в Самюре, расположенного на территории Франции. 2008 год.

Чертежи легкого танка Pz.Kpfw.II Ausf.L «Лухс» в стандартной комплектации, используемой на Западном фронте. Виды сбоку и сверху. Масштаб 1:35. На башнях танков, применявшихся на Западе, нередко (по бортам башни) размещались специальные крепления- гнезда для двух стандартных топливных канистр. Также в отдельных случаях использовались иные ящики для снаряжения.

Чертежи легкого танка Pz.Kpfw.II Ausf.L «Лухс» в стандартной комплектации, используемой на Западном фронте. Вид спереди и сзади. Масштаб 1:35.

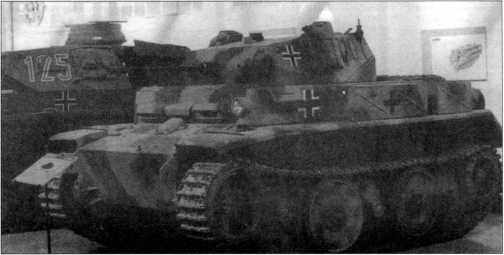

Легкий танк Pz.Kpfw.II Ausf.L в экспозиции танкового музея в Самюре (Франция).

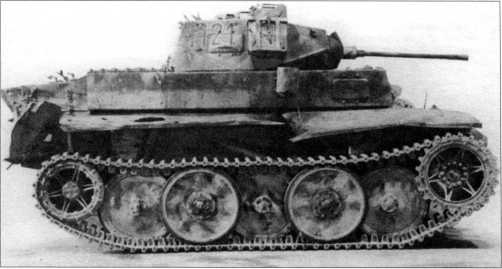

Легкий танк Pz.Kpfw.II Ausf.L, захваченный англо-американскими союзниками. Видно, что на машине отсутствует часть навесного оборудования, пробиты и смяты крылья, утерян глушитель. Танк имеет тактический номер «4121». Франция, август 1944 года.

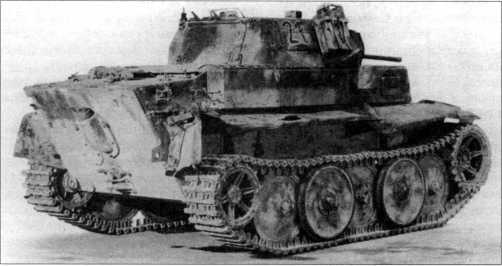

Та же машина Pz.Kpfw.II Ausf.L «Лухс», что и на предыдущих фотографиях, но в двух других ракурсах. Захвачена союзниками летом 1944 года во время боев в Нормандии.

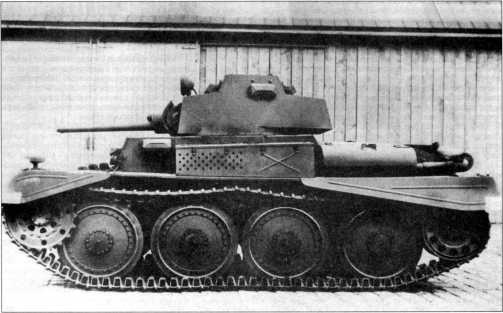

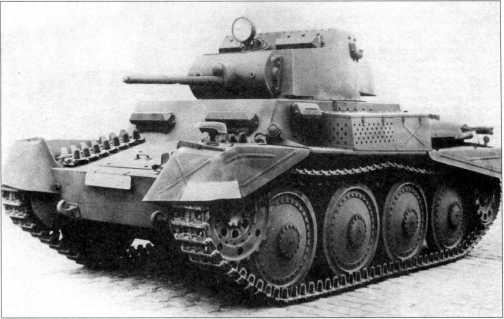

Разведывательный танк TNH nA на заводском дворе фирмы ВММ. Вид спереди и слева. Весна 1943 года.

Разведывательный танк TNH nА, снятый на заводском дворе фирмы ВММ. Вид сзади. Весна 1943 года.

Боковая проекция разведывательного танка Sd.Kfz. 140/1.

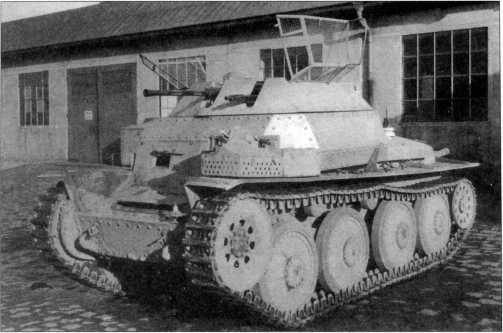

Разведывательный танк Sd.Kfz.140/1, отснятый во дворе фирмы ВММ. 1944 год.

Вид сверху на разведывательный танк Sd.Kfz. 140/1. Хорошо виден антенный ввод и установка вооружения — 20-мм пушка KwK 38 и пулемет MG 42. Сетчатая крыша башни откинута в сторону, на кормовых листах башни закреплены ящики ЗиП. Фирма ВММ. 1944 год.

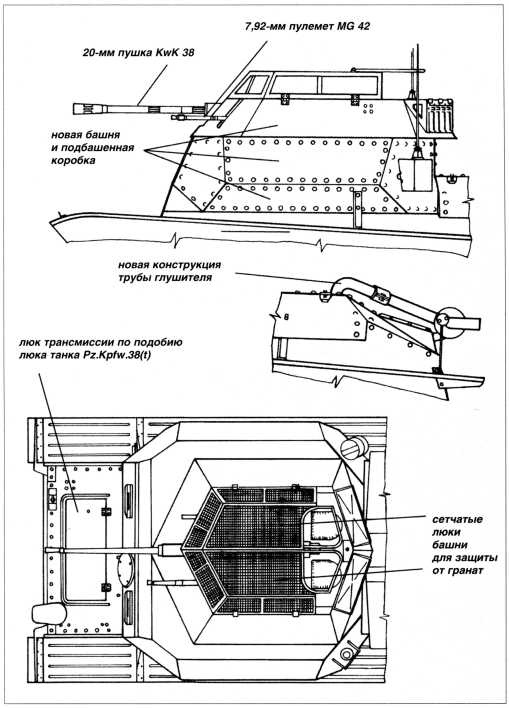

Схема с конструктивными отличиями разведывательного танка Sd.Kfz.140/1.

Вид спереди на разведывательный танк Sd.Kfz. 140/1. 1944 год.

Прототип танка Sd.Kfz.140/1 в заводском цеху фирмы ВММ. 1944 год.

Разведывательный танк модели Aufklarungspanzer 38(t) (Sd.Kfz.140/1) во дворе фирмы ВММ. Виды сбоку и сверху. Хорошо видно крепление антенны, сетчатая крыша башни откинута вбок. Весна 1944 года.
