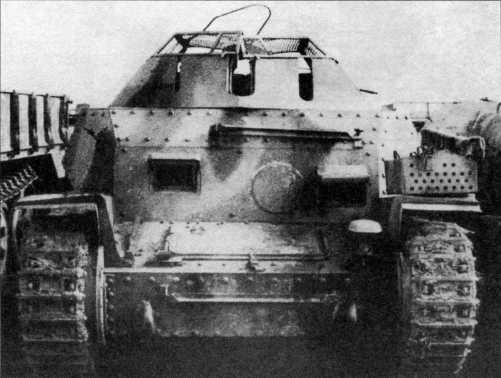

Разведывательный танк Sd.Kfz.140/1, захваченный англо- американскими войсками во время боев на Западном фронте. Эта машина имеет камуфляж в виде широких полос-разводов, вооружение отсутствует. Хорошо видно отверстие для курсового пулемета в лобовом листе корпуса, заваренное круглой броневой заглушкой. Лето 1944 года.

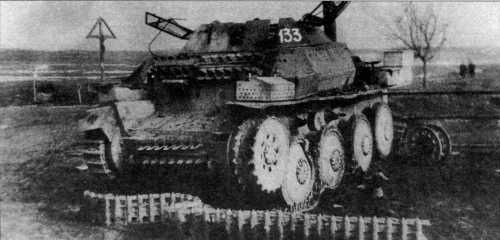

Танк разведки Sd.Kfz.140/1, подбитый во время боев у озера Балатон. Хорошо видно крепление запасных гусеничных танков на лобовом и переднем листах корпуса. Венгрия, февраль 1945 года.

Танк поддержки пехоты Pz.Kpfw.I Ausf.F (VK 1801). Машина снята на заводском дворе. 1942 год.

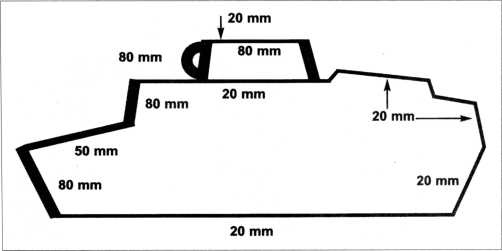

Схема бронирования танка поддержки пехоты Pz.Kpfw.I Ausf.F (VK 1801).

Танк поддержки пехоты Pz.Kpfw.I Ausf.F (VK 1801), сфотографированный на заводском дворе предприятия после сборки. Машина полностью укомплектована, ширина траков составляет 540 мм. 1942 год.

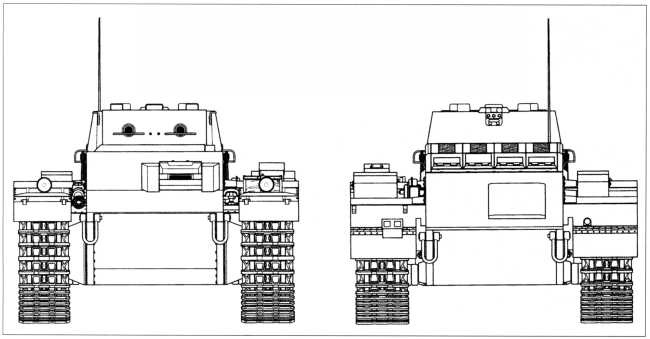

Чертежи танка поддержки пехоты Pz.Kpfw.I Ausf.F (VK 1801). Масштаб 1:35. Корпус и башня танка Pz.Kpfw.l Ausf.F были сварные. Цилиндрическая башня снаружи имела «юбку», придававшую ей коническую форму. На крыше башни было смонтировано пять перископических приборов наблюдения. Два 7,92-мм пулемета MG 34 прикрывались броневыми кожухами.

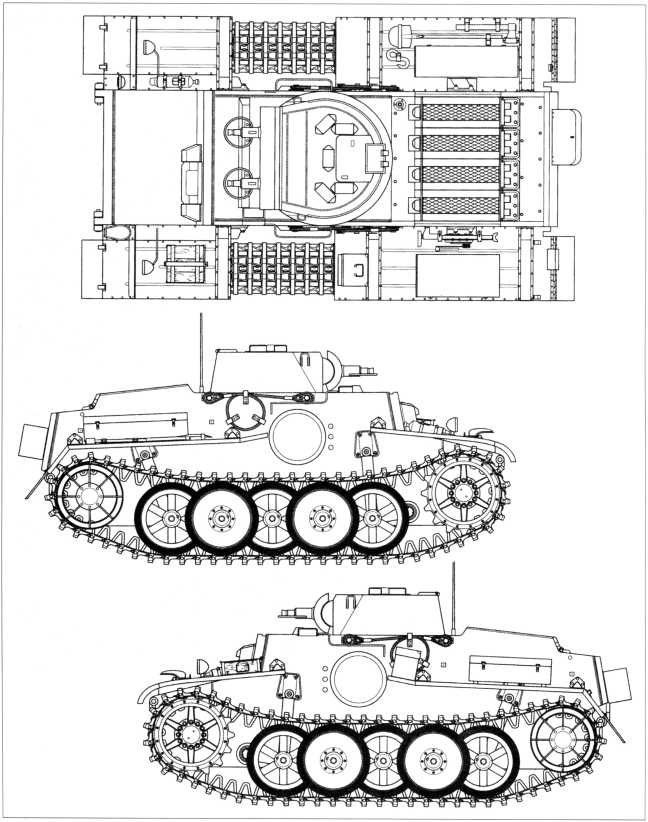

Танк поддержки пехоты Pz.Kpfw.I Ausf.F. Виды сверху и сбоку. Масштаб 1:35.

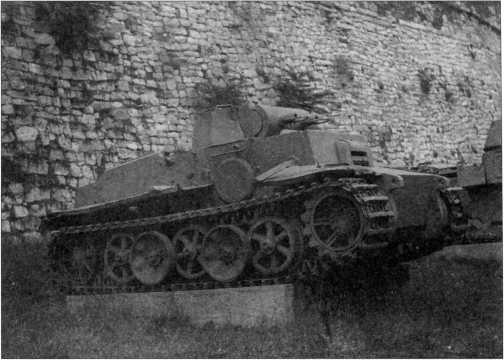

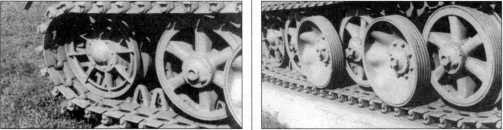

Фотоснимки танка Pz.Kpfw.I Ausf.F, находящегося в экспозиции военного музея города Белграда (Сербия). У этой машины полностью отсутствуют резиновые бандажи опорных катков. 2002 год.

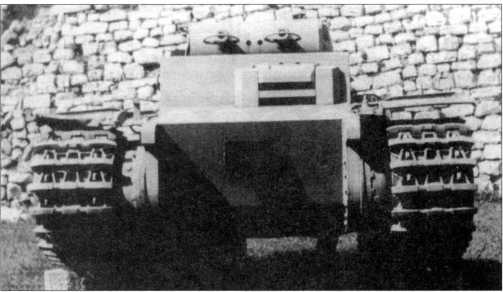

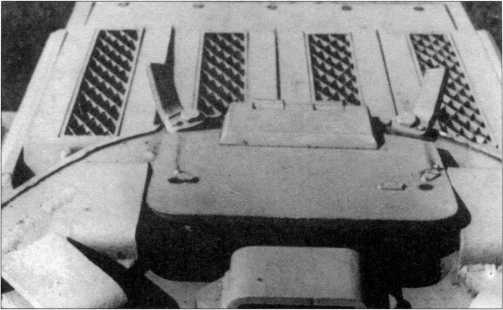

Деталировка танка Pz.Kpfw.I Ausf.F из экспозиции военного музея в городе Белграде. Виден надмоторный отсек и ходовая часть, спроектированная в соответствии с концепцией, выдвинутой инженером Кникампом. 2002 год.

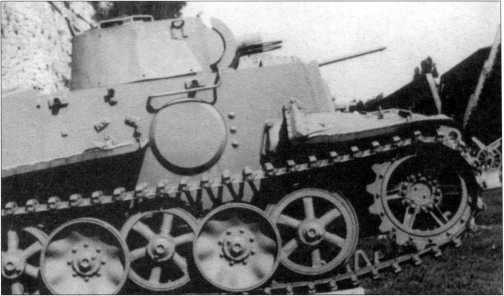

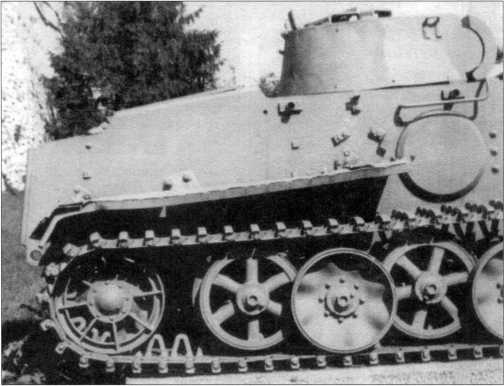

Танк Pz.Kpfw.I Ausf.F (VK 1801) из экспозиции военного музея в Белграде (Сербия). Вид на правый борт. 2002 год.

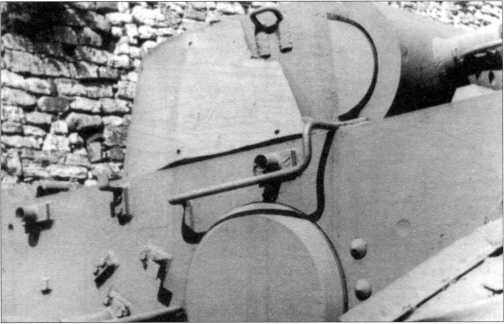

Элементы корпуса, башни и бронировка 7,92-мм пулемета (одного из двух) танка поддержки пехоты Pz.Kpfw.I Ausf.F (VK 1801). Белград, Сербия, 2002 год.

Снимки трофейного танка Pz.Kpfw.I Ausf.F, захваченного советскими войсками, во время испытаний на НИИБТполигоне в Кубинке. Машина камуфлирована и предположительно принадлежала 3-й танковой дивизии вермахта. 1945 год.

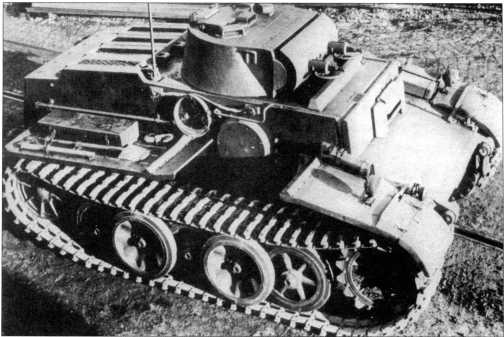

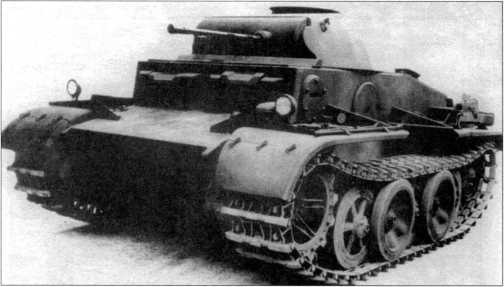

Проекция и фото прототипа танка поддержки пехоты Pz.Kpfw.II Ausf.J (VK 1601).

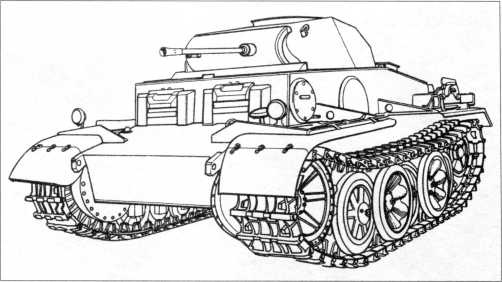

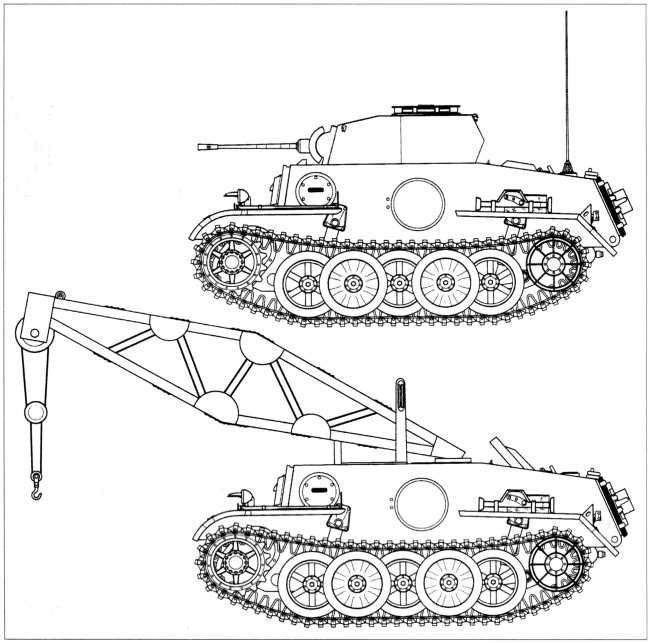

Боковые проекции танка Pz.Kpfw.II Ausf.J, а также ремонтного крана, построенного на его базе. Танк непосредственной поддержки пехоты Pz.Kpfw.II Ausf.J был выпущен малой серией в 30 экземпляров. Судя по фотографиям, радиостанции устанавливались не на всех машинах, к тому же на танках этого типа монтировали различное радиооборудование. БРЭМ Bergerpanzer VK 1601 была создана в единственном экземпляре и эксплуатировалась в 116 тд вермахта.

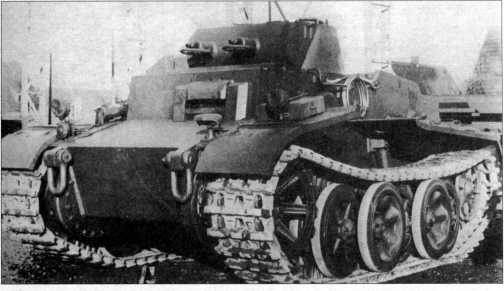

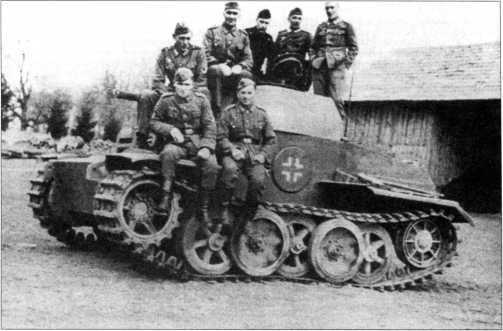

Танк Pz.Kpfw.II Ausf.J (VK 1601) из состава 12-й танковой дивизии вермахта. Скорее всего эта машина использовалась для обучения механиков- водителей. Танк окрашен в серый цвет. Весна 1943 года.
