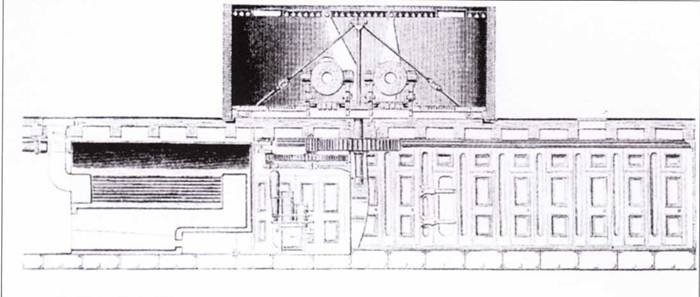

Сечение башни «Монитора». 11-дюймовые гладкоствольные пушки Дальгрена изображены в боевом положении. На последующих мониторах был доработан механизм поворота башни.

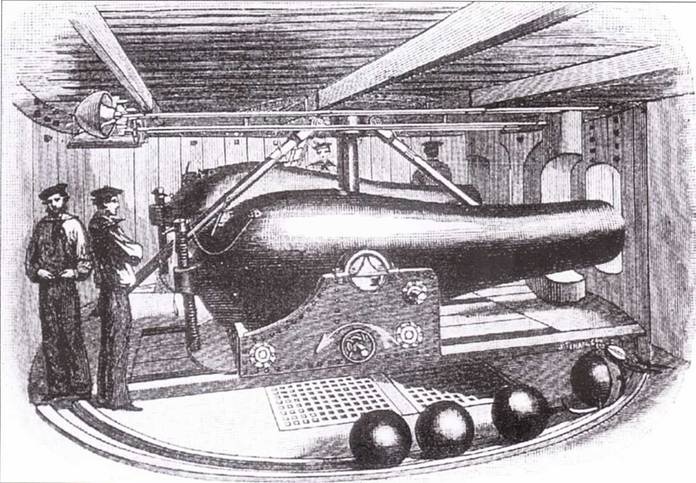

Интерьер башни монитора типа «Пассаик» с 11-дюймовой гладкоствольной пушкой Дальгрена на переднем плане и гладкоствольной 15-дюймовокой на заднем. Обратите внимание на способ хранения ядер — «первых выстрелов», ядри уложены в кольцевой желоб, проложенный по периметру башни.

Из 20 заказанных мониторов типа «Каско» до конца войны в строй успели вступить только три корабля («Каско», «Чинно» и «Нубук»), Проект получился откровенно провальным, хотя исходник хвалили все, но по ходу проектирования Стаймерс не сумел удержать в разумных пределах рост массы монитора, в результате чего прочность корпуса получилась не адекватной нагрузкам, а высота надводной части борта не превышала 3 дюймов. Стаймерса отстранили от наблюдения за постройкой кораблей, а для исправления ошибок к переделки проекта привлекли Эрикссона. Единственным выходом виделось наращивание борта корпуса хотя бы на два фута. С почти готового головного корабля серии сняли башни. Перовые три монитора переделали в носители шестовых мин, вооруженные помимо шестовых мин 11-дюймовыми гладкоствольными орудиями Дальгрена на открытых лафетах. Шестовые мины крепились к установленной в носовой оконечности корпуса опускаемой штанге. В боях корабли участия не принимали, их использовали только как корабли охранения. Заложенные остальные мониторы типа «Каско» были спущены на воду и достроены, в результате чего американский флот получил целую флотилию никому не нужных кораблей. Фиаско с малыми мониторами стало возможным в результате утраты контроля за проектированием кораблей со стороны департамента военного флота и лично его главы Уиллиза.

Бомбардировка форта Фишер, 1865 г.

В конце 1864 г. единственным крупным портом на Атлантическом побережье, все еще остававшимся в руках южан, был Вильмингтон. Вход в порт закрывал форт Фишер — импозантное фортификационное сооружение, искусно выполненное из песка и глины. Форт был вооружен 44 орудиями крупного калибра, с суши подходы к форту перекрывались траншеями, рвами и иными труднопреодолимыми заграждениями. Гарнизоном форта, который насчитывал 1500 мужчин, командовал полковник Уильям Ламб. В конце 1864 г. для бомбардировки форта северяне собрали флот из добрых 60 кораблей — крупнейшая концентрация кораблей за весь период Гражданской войны. Первый обстрел был предпринят в день Рождества 1864 г. Бомбардировка кораблей предшествовала и сопровождала штурм форта с суши. Штурм не увенчался тогда успехом. На две недели защитники форта получили передышку, но затем домогательства северян возобновились, что выглядит странным — женщин среди защитников форта не было! 13 января 1865 г. корабли северян приступили к безостановочной бомбардировке форта Фишера. Обстрел продолжался 60 часов без передыха. На форт обрушилось более 40 000 снарядов, которые вывели из строя большую часть артиллерии Фишера, потери личного состава форта превысили 300 человек убитыми и ранеными. Обстрел деморализовал гарнизон, пушки форта на обстрел отвечать перестали, а их расчеты постарались укрыться в сооружениях форта. Вечером 15 января на штурм пошли сухопутные войска северян в количестве 8000 душ. Как только атакующие приблизились к форту на них обрушился меткий огонь снайперов и прочих пехотинцев из числа защитников Фишера. Не взирая на потрясающие потери атакующие ворвались в форт, где всю ночь шла отчаянная рукопашная схватка. Утром над фортом реял звездно-полосатый флаг Соединенных Штатов, а через неделю пал Вильмингтон. Так Конфедерация оказалось окончательно отрезанной от выхода к морю.

Рисунок отображает ситуацию на 14 января 1865 г., когда форт уже длительное время подвергался постоянному обстрелу корабельной артиллерии флота Соединенных Штатов. Более уязвимые деревянные корабли вели огонь со значительных дистанций, а бронированные мониторы приблизились к форту на расстояние в 500–600 ярдов. Четыре монитора заняли позиции между линией броненосцев и берегом. На переднем плане нарисован броненосец «Нью Айронсайдз», по корме которого расположился монитор «Каноникус», между ними и берегом — монитор «Махопак».

Методы постройки мониторов

С началом войны казенные военно- морские верфи оказались не готовыми строить корабли из железа. Пока наращивались производственные мощности судостроительных заводов военно-морского флота, временную нишу в части постройки броненосцев заняли частные предприниматели. Большую часть броненосцев-мониторов построили как раз частники, но постройка велась всегда под тщательным контролем со стороны «Мониторной конторы» военного флота.

Исходный «Монитор» был спроектирован с оглядкой на производственные возможности конкретного предприятия. Эрикссон очень тщательно анализировал каждый элемент конструкции корабля с учетом технологических особенностей его изготовления, в том числе и субподрядчиками. Ряд железных элементов конструкции изготовил завод Континентал Айронклад в Бруклине, сборка же «Монитора» велась под личным наблюдением конструктора корабля и самым радикальном образом отличалась от методов постройки традиционных для того периода кораблей. Принцип широкой кооперации поставщиков широко использовался при постройке всех последующих мониторов северян: появились частные предприниматели, которые специализировались на разных аспектах конструкции монитора — железной броне, паровых машинах, башнях.

Гравюра передает атмосферу, царившую внутри башни «Монитора» во время боя на Хэмптонском рейде. Канониры накатывают пушку в положение для производства выстрела. Крайний справа — командир расчета в готовности дернуть шнур.

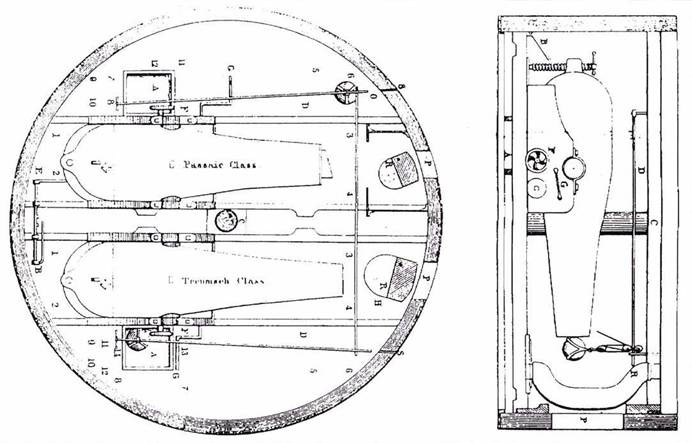

Чертеж интерьера башни монитора типа «Каноникус». Внутренности башни монитора типа «Пассаик» почти не отличались, за исключением установленной в правой части башни 11-дюймовой гладкоствольной пушкой Дальгрена. Здесь 15-дюймовые гладкоствольные пушки Дальгрена показаны в положении для перезарядки. Подвешенные на потолке блоки использовались для подачи ядер и снарядов. Гравюра из «US Navy Ordnance Instructions» 1866 г.

Контентал Айронуоркс обладала большими производственными мощностями, позволявшими ковать крупноразмерные конструкции из металла, но в конструкции большинства мониторов использовалось не кованые, а катаные железные листы, изготовленные путем прокатки раскаленного прутка-заготовки между двумя мощными барабанами. Максимальная толщина катаных листов достигала 2,5 дюймов, что требовало дорогой дополнительной механической обработки, поэтому у многих мониторов броневые пояса набирались из железных листов толщиной 1 дюйм. Плоским металлическим листам нужная форма придавалась посредством гидравлического пресса. До сборки в листах выполнялись все необходимые вырезы и отверстия.
