Все другие мониторы и казематные броненосцы северян не предназначались для плавания в морях и океанах, они являлись речными кораблями.

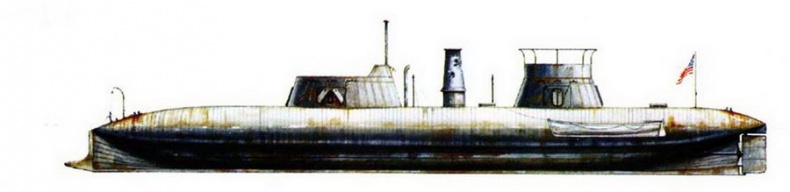

«Keokuk»

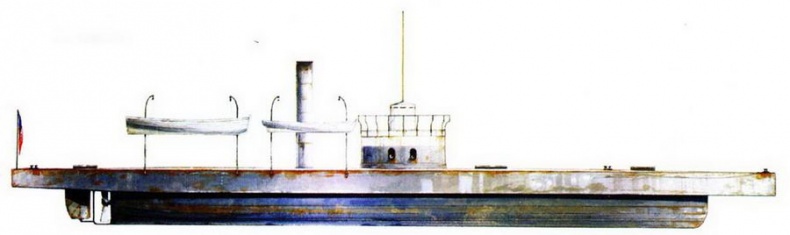

«Weehawken»

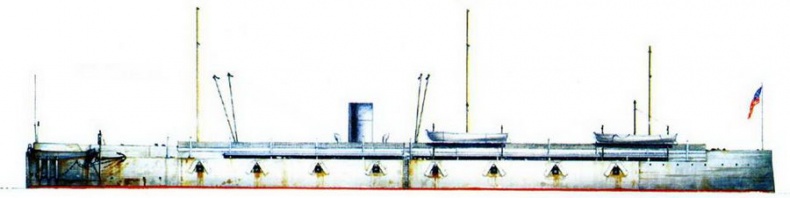

«New Ironsides»

«Galena»

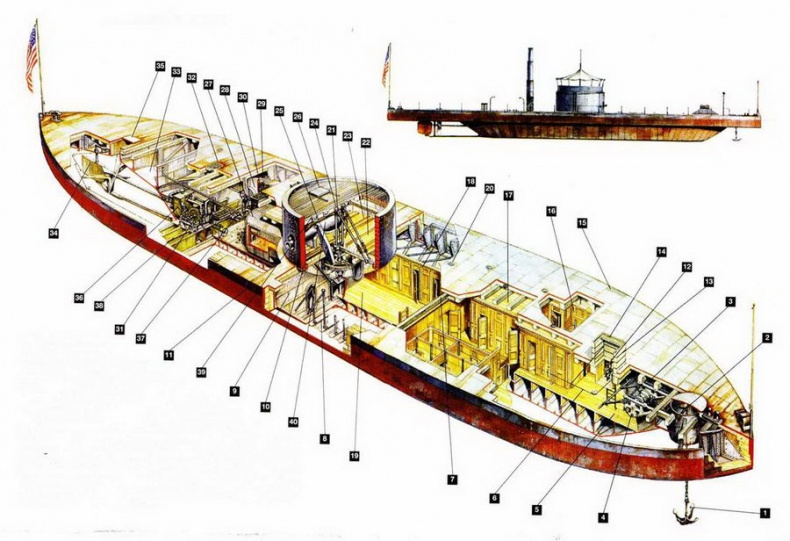

Компоновка «Монитора»

1. якорь, 2. якорный колодец, 3. боцманские кладовые (с обоих бортов), 4. ручная лебедка, 5. стопор якорной цепи, 6. тросовая проводка, 7. деревянный шпангоут, 8. силовой набор корпуса, 9. главная переборка-шпангоут, 10. медное подбашенное кольцо, 11. броня корпуса, 12. штурвал, 13. смотровая щель (0,5 дюйма), 14. ходовой мостик, 15. металлическая обшивка палубы, 16. каюта командира, 17. помещения офицерского состава, 18. кладовая. 19. якорная палуба, 20. световой люк (в бою закрыт), 21. механизм поворота башни, 22. подкреплении башни, 23. направляющие орудийного лафета, 24. шпиндель башни. 25. стоппер орудийного порта, 26. люк башни (один ui двух), 21. котел (один из двух), 28. двигатель (по каждому борту), 29. угольный бункер, 30. дымовая труба (одна из двух), 31. паровая машина, 32. вентилятор, 33. вырез в корпусе под вал гребного винти, 34. руль, 35. люк доступа к гребному винту, 36. конденсор (только но правому борту), 37. аварийный клапан паропровода, 38. переборка машинного отделения. 39. силовая балка башни, 40. 11-дюймовое гладкоствольное орудие Дальгрена
