Турбины

Малые индукционные турбины, установленные в середине 30-х гг., были сняты, так как не решали полностью вопроса о переходе с крейсерской скорости на полный ход. На их место поставили приспособление, подающее отработанный пар из носовых крейсерских турбин на часть высокого давления кормовых турбин. Благодаря этому вращались винты на всех четырех валах, что повышало экономичность всей двигательной установки.

Котлы

В котлах заменили трубы, а в шести котлах установили систему перегрева пара. Котлы оборудовали новыми, более экономичными форсунками, заметно улучшили вентиляцию котельных отделений. Все доработки позволили сократить расход топлива. Снова заменили оборудование контрольно- маневровых постов. Вместо голосовых трубок котельные оснастили телефонами.

Дальность плавания

Максимальный запас топлива, вмещающийся в основные баки сократили с 2472 до 2214 т. При этом появилась возможность брать дополнительные 480 тонн топлива в отсеки новых булей. После завершения модернизации ожидалось, что дальность плавания достигнет 8500 миль при движении экономическим ходом 14 узлов. Фактически дальность плавания составила 7900 миль.

Эффективная дальность плавания у «Миоко» была еще ниже — всего 7463 мили.

Генераторы

Мощность генераторов повысили с 735 кВт до 1250 кВт за счст замены старых на новые, более производительные, а также установку дополнительного пятого генератора, размещенного на средней палубе между котельными отделениями №№ 5 и 6.

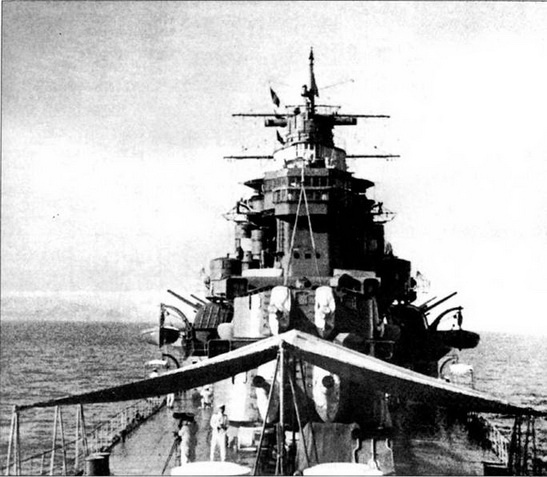

«Асигара», вид с бака в сторону башен ГК и рубки. Перед башней № 1 растянут тент, защищающий экипаж от палящего солнца.

Бронирование

Примененная на крейсерах типа «Миоко» система бронирования эффективно защищала корабль ог 155-мм снарядов при средних дистанциях боя. Кроме того, бортовое бронирование было спроектировано таким образом, что дополнительно усиливало продольную жесткость корпуса.

Бортовой бронепояс на протяжении всей длины имел толщину 102 мм и был изготовлен из стали NVNC, наклоненной под углом 12 гр к вертикали. Бронепояс проходил от носовых до кормовых артиллерийских погребов. В носовой части длина броневого пояса составляла 24,75 м, а высота 2 м. В центральной части длина 81,65 м. высота 3,5 м, а в кормовой части длина 17,20 м при высоте 2 м. За исключением района машинного и котельного отделений пояс достигал высоты средней палубы. При планированном водоизмещении 2/3 от боевого (11850 т), пояс возвышался над конструктивной ватерлинии на высоту 0,46 м (на носу и корме). Но на практике оказалось, что бронепояс выступает над водой всего лишь на 30 см на носу и корме, и на 1,80 м в центральной части борта.

За бортовым бронепоясом находилась вертикальная продольная переборка из стали НТ толщиной 4 мм (в нижней части, на Г- 47 стыке с противоторпедной переборкой толщина увеличивалась до 5 мм). Эта переборка призвана была отражать осколки и вырванные заклепки.

Бортовой пояс на концах замыкали переборки из стали NVNC толщиной 76–89 мм. Внутри образованной поясом и переборками цитадели находились все жизненно важные органы корабля.

Горизонтальное бронирование находилось на уровне средней палубы, составленной из бронелистов стали NVNC толщиной 35 мм. Длина бронепалубы достигала 81,65 м. Наружная кривизна палубы была изготовлена из стали NVNC толщиной 32 мм. Дополнительно верхнюю палубу в районе центра корабля усилили бронеплитами стали НТ. Толщина верхних плит 12,7- 25,4 мм, толщина нижних плит 16 мм.

Как уже говорилось выше подводную часть корпуса защищали були и продольная противоторпедная переборка. Переборка состояла из двух профилированных листов стали НТ толщиной по 29 мм и прикрывала борт от нижней кромки бронепояса до двойного дна. Подобная защита, спроектированная капитаном 1-го класса Хирагой, применялась также на линкорах типа «Нагато» и «Кага». Практические испытания на корпусе недостроенного линкора «Тоса», проведенные 8 и 12 июня 1924 года, проводились с использованием боевых торпед. В первом случае корпус поразили торпедой «8 нендо сики 1 го» с БЧ массой 300 кг. Во второй раз выстрел произвели торпедой «8 нендо сики 2 го» с БЧ массой 346 кг. В обоих случаях взрыв разрушил борт корабля и вызвал затопление прилегающих к пробоине отсеков. Крен корпуса после каждого взрыва увеличивался на 6?. Расчеты показали, что аналогичная система на крейсерах типа «Миоко» позволит эффективно защитить корабль от контактного взрыва мощностью 200 кг в тротиловом эквиваленте.

Кожух дымовой трубы прикрывали бронеплиты из стали NVNC толщиной 88,5- 70 мм и высотой 1,83 м над уровнем средней палубы.

Борта в районе рулевого механизма были прикрыты бронелистами из стали NVNC толщиной 25–50 мм.

Пост управления кораблем бронирования не имел.

Барбеты артиллерии ГК над уровнем палубы защищались цилиндрическими плитами из стали NVNC толщиной 76 мм. Башни защищала броня толщиной 25 мм из стали CNC.

Общая масса бронирования «Миоко» составила 2033 т, то есть 15,3 % от общей массы при 2/3 боевого водоизмещения. Для других крейсеров серии эта величина равнялась: «Начи» 2024 т (15,2 %), «Асигара» 2023 т (15,2 %). Для «Хагуро» нет данных.

«Асигара» в 1937 году. Хорошо виден буль, укороченная Фок-мачта и спаренные зенитные 127-ми пушки. Обратите внимание на то, как низко расположен нижний ярус иллюминаторов над водой.

Одноствольные 120-мм зенитные пушки без щитков, «Начи», декабрь 1928 г.
