Дополнительные ТА и зенитные пушки потребовали увеличить численность экипажа до 891 человека. В ходе модернизации крейсера «Хагуро» и «Начи» приспособили для выполнения функции флагманских кораблей дивизиона (экипаж в мирное время достиг 920 человек), а два других крейсера приспособили к роли флагманских кораблей флота (экипаж в мирное время около 970 человек).

Снова прошли модернизацию радиостанции, число которых увеличилось Флагманы флота «Миоко» и «Асигара» получили фок-мачты высотой 32 м, что увеличило дальность новых средств связи. Радиоантенны, стоявшие на башнях №№ 2 и 4 на всех кораблях прошли модернизацию.

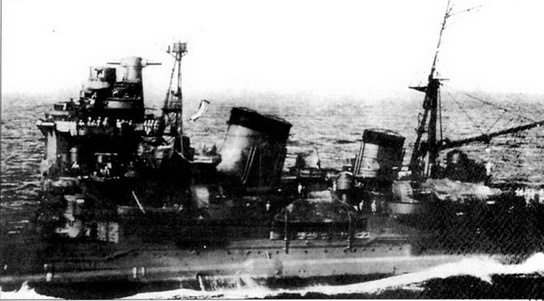

«Миоко» в 1942 году. Вдоль борта идет полоса антимагнитной установки.

Двигательная установка

Для достижения требуемой скорости 35,5 узлов потребовалась двигательная установка мощностью 130000 л.с. С согласия 5-го отдела морского технического департамента было решено установить на крейсера усовершенствованную двигательную установку того же типа, что планировалось поставить в 1919 году на линейный крейсер «Амаги». Автором проекта двигательной установки был капитан 1 — го ранга Хирага.

Двигательная установка состояла из четырех паровых турбин «Канпон». Однопоточная турбина развивала мощность 32500 л.с. при 320 об./мин. Это были активные однопоточные турбины, которые показали себя значительно лучше, нежели реактивные турбины низкого давления, применявшиеся на кораблях ранней постройки. Турбины стояли в четырех турбинных отделениях, разделенных продольными и поперечными водонепроницаемыми перегородками. Каждая турбина состояла из двух узлов высокого и двух узлов низкого давления, соединенных посредством редуктора с гребным валом. Носовое машинное отделение работало на внутреннюю пару винтов, а кормовое — на внешнюю.

Узлы низкого давления находились в кормовой части турбинных отделений, их мощность равнялась 4500 л.с. при 180 об./ мин. Давление пара при работе на полную мощность достигало 17,25 кг/кв. см, а на выходе из турбин падало до 0,155 кг/кв. см.

Применявшееся прежде устройство, определявшее крейсерскую скорость, на кораблях класса «Миоко» отсутствовало. Вместо него были установлены две турбины крейсерского хода (трехступенчатые, массой 3 т, рабочее давление пара 17,25 кг/ кв. см), развивавшие мощность 3750 л.с. при 140 об./мин. Каждая из крейсерских турбин соединялась с частью высокого давления турбин носового турбинного отсека и вращала внешние винты. Чтобы уменьшить сопротивление внутренней пары винтов, турбина одновременно приводила в действие генератор электрического тока, который запитывал электродвигатель, который, в свою очередь, проворачивал внутреннюю пару винтов, делая их гидродинамически нейтральными. Такая схема двигательной установки имела только один серьезный недостаток — требовалось много времени для того, чтобы перейти с крейсерского хода на ход под четырьмя винтами.

Отработанный пар поступал в восемь конденсаторов типа “Unflux” поверхностью 762 кв. м. Каждый конденсатор оснащался своим насосом, откачивающим конденсат обратно в бак котловой воды. Баки котловой воды размещались следующим способом. Четыре находились под, а четыре рядом с узлами низкого давления турбин В каждом машинном отделении стояли два основных и два вспомогательных вентилятора “Sirocco”, а также насос системы охлаждения, маслорадиатор и три маслонасоса. Общая длина машинного отделения 32,06 м.

Пар для турбин получался в двенадцати котлах типа «Канпон Ро-Го», приспособленных для работе на жидком топливе. Рабочее давление в котлах 20 кг/кв. см при температуре пара 100?С. Нагревательная поверхность одного котла 970 кв. м. Барабан парового котла диаметром 1,27 м, длиной 4,67 м. Два водяных барабана имели диаметр 0,74 м при длине 4,63 м. Котлы размещались в девяти котельных отделениях. Дым отводился через две дымовые трубы. В котельных отделениях №№ I -3 котлы стояли попарно, в остальных отделениях стояло по одному котлу. Все котельные отделения отграничивались водонепроницаемыми переборками. В каждом отделении имелся один основной водяной насос, вспомогательный насос имелся один на каждые два котла. Длина котельных отделений равнялась 49,4 м.

На двух первых крейсерах двигатели были изготовлены на верфях военно-морского флота Японии, там, где строились и сами крейсера. Для «Асигара» двигатели делала компания «Куре Кайгун Косё», а для «Хагуро» — «Йокосука Кайгун Косё».

Электрические генераторы суммарной мощностью 735 кВт и рабочим напряжением 225 В. Три генератора отбирали мощность от 200-кВт турбины, находились перед турбинными отделениями на уровне магазинной палубы. Каждый корабль также нес аварийный генератор мощностью 135 кВт, приводимый в действие дизельным двигателем.

Планировавшийся радиус действия кораблей 8000 миль при экономическом 14- узловом ходе достигался при запасе топлива 2470 т. На практике дальность составила только 7000 миль, что объяснялось перегрузкой корабля, его возросшей осадкой и водоизмещением. Например, «Начи» при водоизмещении 12000 т, двигаясь со скоростью 13,9 уз, расходовал в час 4,25 т топлива, а «Хагуро» при таком же водоизмещении и скорости 14,29 уз расходовал в час 3,53 т мазута.

Масса двигательной установки достигала 2730 т. Например, для «Начи» расклад массы был таков: турбины 268 т, редукторы 172 т, валы и винты 215 т, вспомогательные устройства 140 т, котлы 625 т, трубы и кожуха 75 т, трубопроводы 235 т, вода в котлах и масло 745 т, прочее 75 т.

Четыре трехлопастных винта диаметром 3,85 м. При движении полным ходом винты вращались со скоростью 320 об./мин. Один сбалансированный руль имел площадь пера 19,83 кв. м.

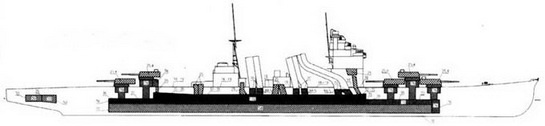

Схема бронирования крейсеров типа "Миоко" (мм)

Разрез корпуса "Миоко"

К окончанию постройки

После модернизации 1936 г.

После модернизации 1941 г.
