Нижний аэронавигационный огонь на нравом крыле, установленный прямо на люке доступа.

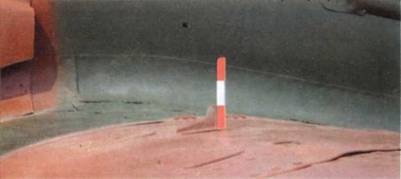

Механический указатель положения шасси (солдатик) ни левом крыле.

На ином снимке хорошо видны раскосы стоек шасси и форма створок. Обратите внимание на протектор шин, выпущенных в Ярославле.

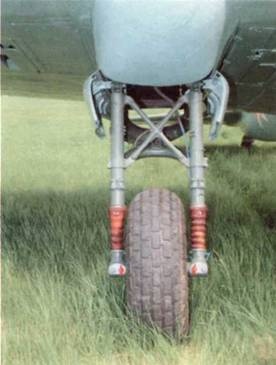

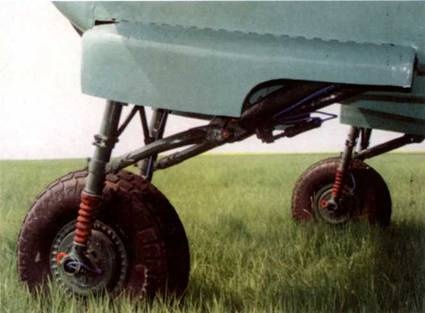

Общий вид шасси, имевшего большую колею и позволявшего использовать самолет с аэродромов с плохим покрытием.

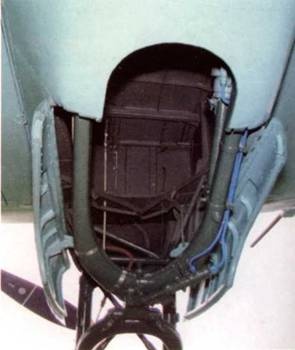

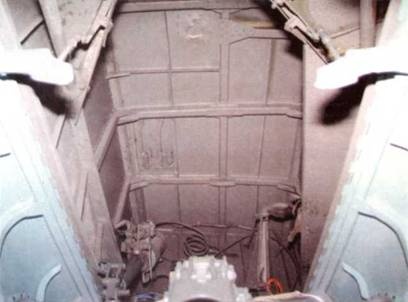

Ниша привой стойки шасси, вид снизу, хорошо виден внутренний силовой набор.

Задняя часть обтекателя шасси с вырезом под колесо. Виден ломающийся подкос, замок и управляющий им цилиндр.

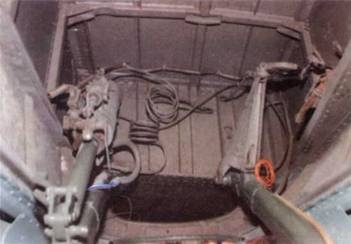

Задняя стенка правой ниши шасси с цилиндром уборки/выпуски шасси.

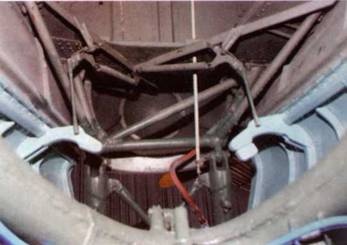

Передняя часть левой ниши шасси с креплением амортизационных стоек и тягами управления створками и механического указателя положения.

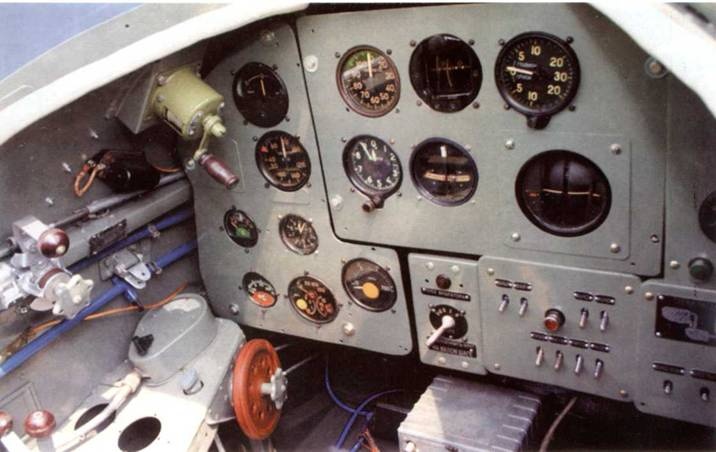

Панель приборов Ил-2 Тип 3. Основные пилотажные приборы сгруппированы в центре, а приборы относящиеся к мотору расположены слева. Выключатели магнето и пусковая кнопка стартера расположены снизу в центре. Спереди на левой консоли индикатор РНК-10, а круглая рукоятка справа от него использовалась для изменения шага винта.

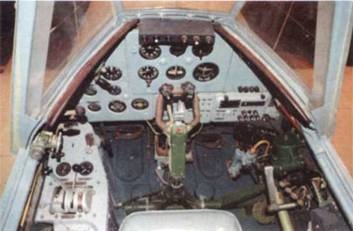

Кабина штурмовики находящегося в NASM, США. Над панелью приборов установлен блок индикаторов. В правом углу кабины видны топливный насос и рычаг аварийной системы выпуска шасси.

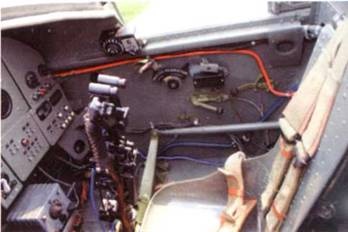

Правый борт кабины с блоком управления сбросом бомб ЕСБР-ЗП (второй блок, предназначавшийся для пуска ракет, снят), ручкой управления заслонками маслорадиатора, рычагом перезарядки пушек и фиксаторам хвостовой стойки шасси. ___

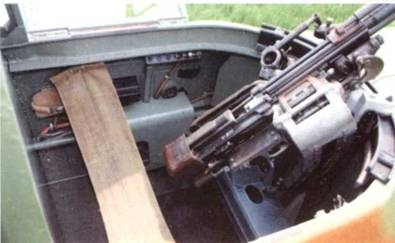

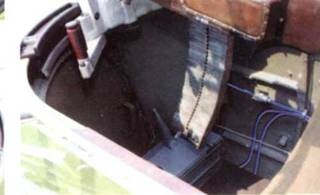

Общий вид кабины стрелка, который сидел на брезентовом ремне и был защищен только задней бронеперегородкой.

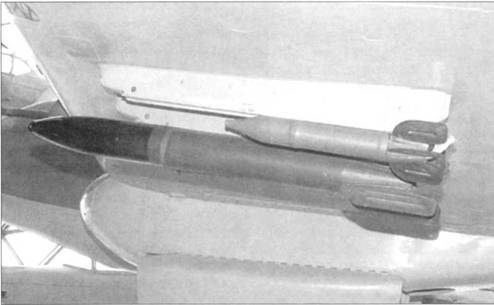

Две разнокалиберных ракеты под крылом югославского Ил-2 Тип 3. Ракета меньших размеров – РС-82, а больших – вероятно собственная послевоенная разработка югославов. Пусковая установка закрыта обтекателем.

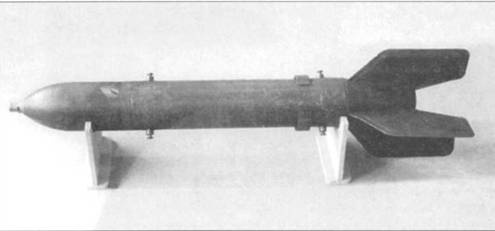

Неуправляемая ракета (реактивный снаряд) РС-82, Максимальная дальность полета РС- 82 составляла 6,2 км, а у РС- 132 она достигала 7,1 км.

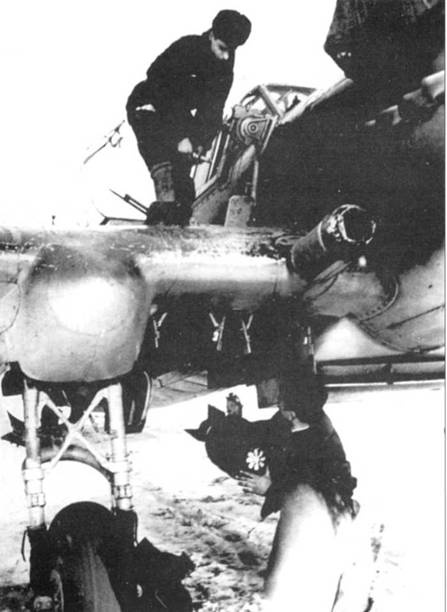

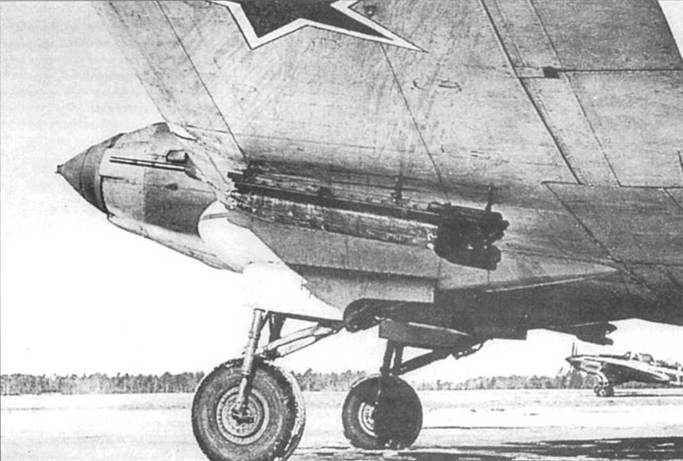

Внизу: Ил-2 с вооруженный ракетами РОФС-132. Эффективность первых РСов была невысокой, но она увеличилась после принятия па вооружение бронебойных реактивных снарядов РБС-82 и РБС-132. Пусковая установка РО (ракетное орудие) представляла собой или простую трубу или балку перевернутого Т-образного сечения, которую на штурмовиках позднего выпуска для уменьшения сопротивления закрывали обтекателями.

РС-82

PC-132

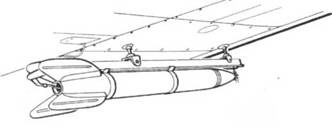

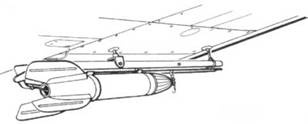

На рисунках показаны два типа реактивных снарядов, наиболее широко использовавшихся па Ил-2 – PC-132 и РС-82. Обычно огонь ими по цели велся с дистанции 400 – 500 м. Обратите внимание на различия в конструкции пусковых установок.

Подвеска бомб калибром 50 и 100 кг и контейнеров КМБ в бомботсек осуществлялась с помощью стандартной лебедки БЛ. На снимке хорошо виден установленный на бомбе взрыватель АП У В.

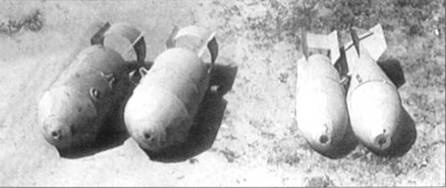

Пара дымовых бомб ДАБ-100-80Ф (слева) и две фугасных бомбы – ФАБ-50ш и ФАБ-50се.

Кассета мелких бомб (КМБ): 1 – мелкокалиберные осколочные бомбы АО- 2,5 ш, 2 – внутренний держатель ДЕР- 21, 3 – подкосы, 4 – корпус кассеты (показан укороченный вариант). При использовании КМБ створки бомбоотсека снимались.

Система управления обычного механического типа с ручкой управления и педалями, связанными с рулевыми поверхностями тягами и тросами. На ручке управления размещались гашетки пушек и пулеметов, реактивных снарядов и сброса бомб, а также тормозной рычаг. Педали регулируемые кренились к опоре на полу кабины. Движение ручки управления и педалей передавалось через тяги и рычаги – к элеронам тяги шли за задним лонжероном, а к хвостовому оперению – по бортам (руль высоты управлялся тягами, а руль направления имел тросовую проводку). Управление рулем высоты было дублировано, а в схему проводки был включен контрбалансир. Органы управления триммерами располагались на левом борту кабины.

Вооружение и оборудование. Встроенное вооружение состояло из двух 7,62-мм пулеметов ШКАС с ленточным питанием и двух 23-мм пушек ВЯ, установленных в отъемных частях крыла (пулеметы ближе к фюзеляжу). Боекомплект размещался в отсеках между лонжеронами крыла, с внешней стороны ог оружия, и составлял 750-1 ООО патронов для каждого из пулеметов и по 150-180 снарядов на ствол для пушек. Самолеты Ил-2 тип 3 были вооружены парой 37-мм пушек НС-37, установленных в подкрыльевых контейнерах, с боезапасом по 50 снарядов на ствол. На этой модификации сохранились крыльевые пулеметы ШКАС, использовавшиеся для пристрелки. С учебно-тренировочных УИл-2 пушки были сняты, оставались только пулеметы. Спуск оружия осуществлялся электрически для пулеметов и электропневматически для пушек с помощью гашеток на ручке управления.
