Шасси состояло из основных, убирающихся с помощью пневматики, опор и неубирающейся управляемой хвостовой опоры. Основная опора состояла из двух стоек с гидравлическими амортизаторами, складывающегося подкоса и цилиндра подъема и выпуска шасси. При уборке основная стойка поворачивалась назад вверх в обтекатель, и ее ниша закрывалась двумя створками. В убранном положении колесо выступало за контуры обтекателя, обеспечивая дополнительную безопасность в случае посадки на «брюхо». Специальные замки удерживали опоры в выпущенном и убранном положении. Использовались колеса с пневматиками размером 800 х 260 мм или 880 х 260 мм. Тормоза колес были пневматическими. Управление уборкой или выпуском шасси осуществлялось с помощью рычага на левом борту кабины пилота. Положение опор шасси можно было контролировать с помощью сигнальных ламп в кабине и механических указателей («солдатиков») на верхней поверхности крыла, связанных с опорами тягами.

Хвостовая опора, крепившаяся к 16 шпангоуту фюзеляжа, была неубирающейся. Она имела амортизатор и оснащалась пневматиком размерами 400 х 150 мм. Хвостовая опора была управляемой и имела механизм фиксации в нейтральном положении.

Силовая установка состояла из одного 12-цилиндрового мотора водяного охлаждения АМ-38Ф с объемом цилиндров 46,7 литров и степенью сжатия 6,0. Мотор крепился к двум профилям и все основные усилия от него передавались полушпангоутами и кронштейнами на нижнюю бронеобшивку. Каждый блок цилиндров имел по шесть выхлопных патрубков по бортам фюзеляжа. Снизу и с бортов мотор был защищен 4-мм броней, а сверху был закрыт дюралевым капотом. Доступ к силовой установке осуществлялся через три люка снизу бронекорпуса и две боковые панели. Для запуска мотора использовался пневматический стартер с насосом ПН-1, а при запуске с использованием аэродромного оборудования стартер присоединялся к храповику на обтекателе винта. Трехлопастный винт изменяемого шага AB-5Л- 158 имел диаметр 3600 мм.

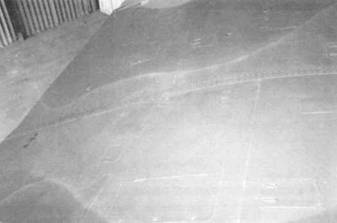

Левая часть центроплана крыла сверху. Видны люки для доступа к бомбоотсеку.

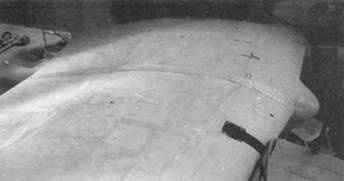

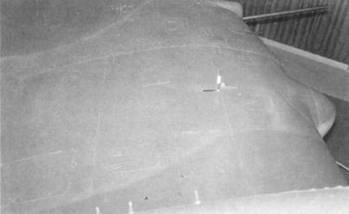

Правая часть центроплана с индикатором положения шасси. Справа: левая часть центроплана. У задней кромки виден индикатор положения посадочных щитков, размещавшийся между 4-й и 5-й нервюрами.

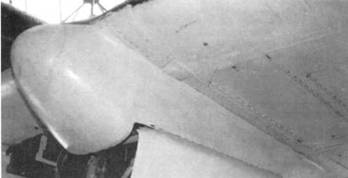

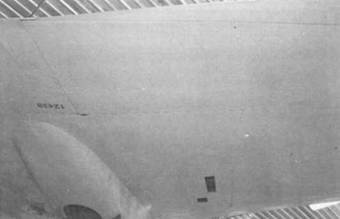

Обтекатель левой стойки шасси, вид спереди и сзади. Обтекатели защищали самолет от повреждений при посадке «на брюхо» и имели ассиметричную форму при виде снизу.

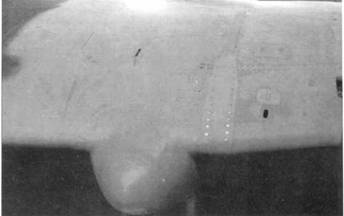

Левая часть центроплана и обтекатель шасси. Видна металлическая лепта, закрывавшая место соединения центроплана и отъемной части крыла.

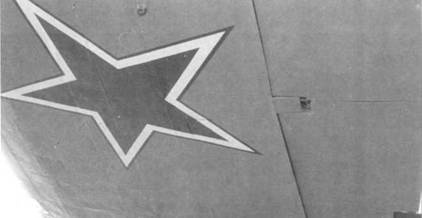

Левая отъемная часть крыла (ОЧК) с элероном типа Фрайз. Видно кольцо для швартовки самолета на земле. Справа: законцовка элерона, имевшего металлический каркас и полотняную обшивку.

Технические характеристики самолетов Ил-2 Тип 3, Ил-2 Тип 3М и УИл-2

Технические характеристики мотора Микулин АМ-38Ф
