На самолетах Р-40, Р-40А, Р-40В и Р-4 °C стоял 12-цилиндровый V-образный рядный двигатель жидкостного охлаждения Allison V-1710-33(C15) с односкоростным одноступенчатым наддувом. Стартовая мощность двигателя 1040 л.с./777 кВт при 2800 об./мин. Рабочая мощность на высоте 4600 м 960 л.с./716 кВт при 2600 об./мин. Боевая мощность на той же высоте 1090 л.с./813 кВт при 3000 об./мин. Двигатель оснащался трехлопастным винтом с изменяемым шагом Curtiss Electric диаметром 3,36 м.

На Р-40Е и Р-40Е стоял 12-цилиндровый V-образный рядный двигатель жидкостного охлаждения Allison V-1710-39 (F3R) с односкоростным одноступенчатым наддувом. Стартовая мощность 1150 л.с./860 кВт при 3000 об./мин, рабочая мощность на высоте 3300 м 1000 л.с./ 746 кВт при 2600 об./мин, боевая мощность 1470 л.с./1100 кВт (не более пяти минут). Двигатель оснащался трехлопастным винтом с изменяемым шагом Curtiss Electric диаметром 3,36 м.

Самолеты P-40F и P-40L оснащались 12-цилиндровым V-образным рядным двигателем Packard «Merlin» V-1650-1 с двухступенчатым наддувом. Двигатель выпускался по лицензии фирмы Rolls-Royce. Стартовая мощность 1300л.с./970 кВт при 3000 об./мин, боевая мощность на высоте 3500 м 1240 л.с./925 кВт, боевая мощность на высоте 5640 м 1120 л.с./ 836 кВт. Двигатель оснащался трехлопастным винтом с изменяемым шагом Curtiss Electric диаметром 3,36 м.

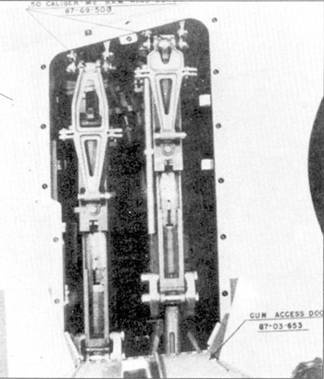

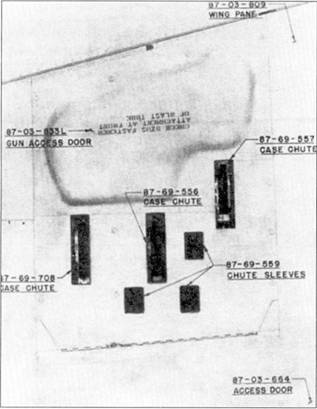

Два 7,62-мм пулемета в крыле Р-40 В. Вид снизу с закрытой и открытой крышкой.

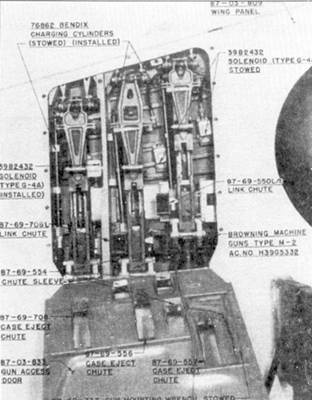

Три 12,7-мм пулемета на Р-40B. Вид снизу с закрытой и открытой крышкой.

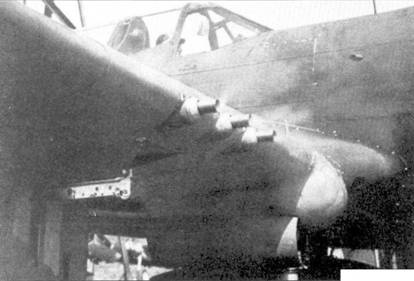

Пулеметы М2 калибра 12,7 мм в крыле Р- 40N. Их устанавливали так, чтобы их трассы пересекались ни удалении 230–320 м от носа самолета. На расположенном ниже пилоне можно было подвесить 227- кг бомбу.

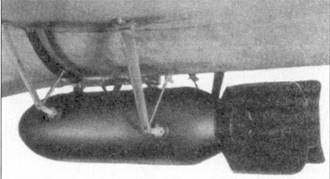

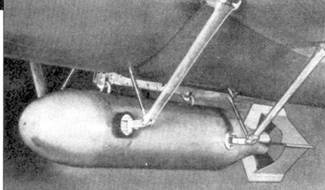

Два снимка подвешенных под фюзеляжем Р-40 бомб. На одном снимке 100-фунтовая (45,4 кг) бомба, на другом — 300-фунтовая (136 кг) бомба. На этом же пилоне можно было подвесить 500-фунтовую (227 кг) бомбу.

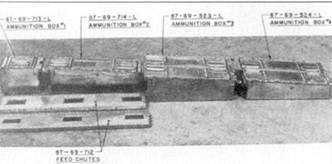

Патронные ящики для Р-40.

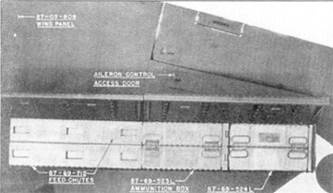

Установки патронных ящиков на Р-40.

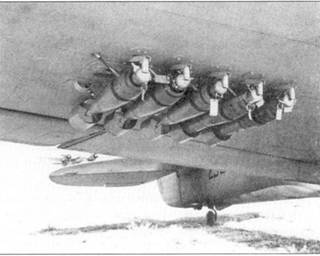

Пять осколочных 25-фунтовых (11,3 кг) бомб под крылом. Это была английская модификация.

Пример метрики на винте C5332D (двигатель Packard V-1650-1 от P-40F):

DWG NO 89301-3

SER NO62516

ANGLE HIGH 58

ANGLE LOW 28

8-1-42

На самолетах Р-40К стоял 12-цилиндровый V-образный рядный двигатель жидкостного охлаждения Allison V-1710-73(F4R). Стартовая мощность 1325 л.с./991 кВт, боевая мощность на высоте 3600 м 1150 л.с./860 кВт. Двигатель оснащался трехлопастным винтом с изменяемым шагом Curtiss Electric диаметром 3,3d м.

На самолетах Р-40М, P-40N-1 до N-15 стоял 12-цилиндровый V-образный рядный двигатель жидкостного охлаждения Allison V-1710-81 (F20R). Стартовая мощность 1200 л.с./895 кВт при 2800 об./мин, рабочая мощность на высоте 5000 м 1000 л.с./746 кВт, боевая мощность на высоте 5276 м 1125 л.с./ 839 кВт. Двигатель оснащался трехлопастным винтом с изменяемым шагом Curtiss Electric диаметром 3,36 м.

На самолетах P-40N-20 до P-40N-35 стоял 12-цилиндровый V-образный рядный двигатель жидкостного охлаждения Allison V-1710-99 (позднее V-1710-15), с характеристиками аналогичными мотору V-1710-81.

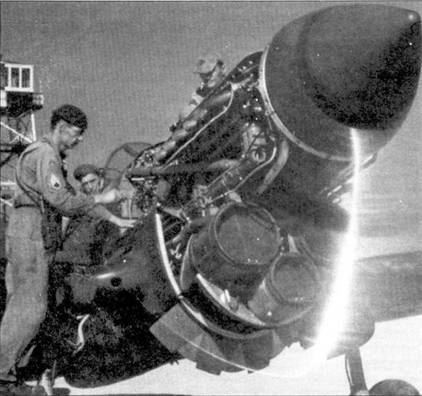

Curtiss Р-40Е со снятыми крышками капота. Механики налаживают двигатель Allison V-1710-39. Видны три радиатора Prestone. Два больших радиатора служили для охлаждения гликоля, а нижний меньший радиатор охлаждал масло. Над радиатором видны трубы моторамы. Заслонки выпускного отверстия открыты максимально.
