Строитель

Заложен

Спущен на воду

Введен в строй

Стоимость

"Султан" "Чатем"

29.12.1868

31.05.1870

10.10.1871

374777 ф.ст.

Размещения, м

99,1 х 17,98 х 7,89/8,53

Водоизмещение, т

9290 (корпус и броня 6420, оборудование 3120).

вооружение

8 10" 18-тонных дульнозарядных нарезных, 4 9" 12.5-тонных дульнозарядных нарезных, 7 20-фунтовых казнозарядных нарезных.

Крона, мм

пояс 152-203-229, подкладка 250-300 (тик), обшивка 38, верхняя батарея 203, нижняя батарея 229, траверзы 114-127-152 (общий нее брони 975 г).

Механизмы

Тропкоиыс с поверхностными конденсаторами («Пеню»), два цилиндра (диаметр 2995 мм. ход поршня 1372 мм), индикаторная мощность 7720л.с., 14 уз.

Площадь парусин. м2

3168 (с лиселями 4589)

Экипаж, чел.

633

Запасы топлива

740 (уголь)

Пока ожидали результатов испытаний опытных башенных кораблей «Монарх» и «Кэптен», система расположения главного вооружения в бортовых установках продолжала сохранять высокий авторитет как наилучший метод распределения тяжёлых орудий на рангоутных броненосцах, и в 1869 г. был заказан «Султан», названный так в честь турецкого султана Лзизие, находившегося тогда с визитом в Англии. Этот корабль стал очередным добавлением к постоянно растущей массе разнотипных судов-одиночек, из которых то время состоял британский линейный флот.

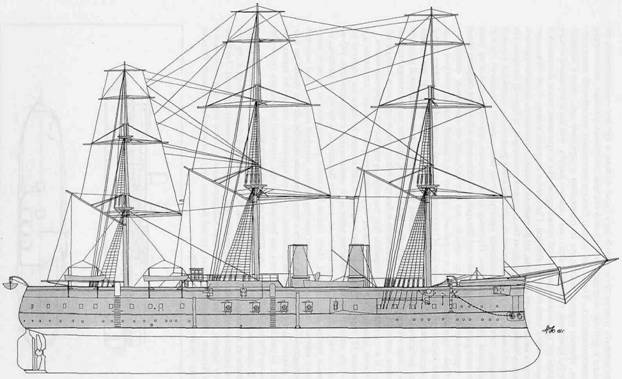

Броненосец «Султан»

Проект «Султана» разработали на основе «Геркулеса», с броневой батареей на верхней палубе вместо концевых орудий па главной палубе. Как и па «одейшесах», заложенных несколькими месяцами раньше, остойчивость была уменьшена, чтобы обеспечить большую устойчивость на волнении путём поднятия центра тяжести. Поскольку батарея па верхней палубе означала расположение в верхней части 300 т дополнительного веса, в виде компенсации пришлось пойти па некоторые уловки, одной из которых являлось понижение главной и нижней палуб и ограничение высоты водонепроницаемых переборок до уровня главной палубы. Вследствие того, что люки в то время не имели высоких коммингсов, в случае затопления какого-либо отсека и соответственном погружении корабля вода в этом отсеке могла подняться до верха переборок и затем перетечь в нос и корму по главной палубе, попадая через люки и в другие отсеки. Именно по этой причине «Султан» и затонул в 1889 г., через восемь дней после того, как наскочил на риф.

Корпус был спроектирован так, что корабль имел самое округлое сечение по миделю как изо всех принятых до того времени, так и в течение последующих 20 лет. Это, в совокупности с метацентрической высотой менее 0,9 м, обеспечило «Султану» репутацию одного из самых устойчивых на качке кораблей. Однако, хотя его размерения повторяли «Геркулес», с осадкой на 0,3 м больше, изменения в распределении весов вызвали сложности с обеспечением должной остойчивости, для преодоления которых требовался практический опыт. После проведения опытов стало очевидно, что Рид слишком увлёкся с размещением значительного веса в верхней части корпуса.

Чтобы восстановить остойчивость, следовало прибегнуть к большому балласту, как на четверке «одейшесов», и в двойном дне разместили 600 т железа и цемента. Этот мёртвый груз, который увеличивал риск гибели корабля при посадке на мель, и который с успехом мог быть использован более оптимально, стал причиной недружелюбных комментариев, и оставил на всём проекте тёмное пятно.
