Ни инспектор, ни Рид не были убеждены, что корабли, так плохо защищенные и вооруженные, будут соответствовать предъявленным к ним требованиям, и запросили об умеренном увеличении водоизмещения и стоимости, чтобы дать кораблям броню в 203 мм и 12-тонные орудия. Когда это было предложено Совету в качестве меры, позволяющей новым кораблям иметь соответствующее броненосцам 2-го класса оборудование, возникли значительные трудности в получении необходимых санкций, которые в итоге дали с неохотой. Снова и снова Робинсон и Рид настаивали на изменении размеров и боевой силы в большую сторону, сверх лимитов, установленных Советом, и то, что они почти всегда добивались успеха, свидетельствует о весомом влиянии мнения Рида, которое разделял инспектор.

В марте 1867 г., когда был составлен проект государственного бюджета, предусматривающего совершенно смехотворные ассигнования на новое судостроение, лорд Джон Хей и адмирал Сеймур пригрозили отставкой и получили необходимые корабли. Требовалось по меньшей мере четыре таких броненосца, но при размещении контрактов сначала по проекту Рида заложили только два. До принятия определенного решения по остальным Совет – в соответствии с данным парламенту обязательством – повторил процедуру, как и в случае с «Уорриором», и попросил ведущих кораблестроителей представить свои проекты. Было обещано, что третий и четвёртый корабли будут отданы на постройку той фирме, которая представит чертежи корабля без ограничений по размерам и стоимости, если её проект признают лучше, чем проект главного строителя.

Результаты оказались поучительны. «Лондон Инджиниринг» предложила батарейный корабль в 3800 т, «Мэйр и К0 » – комбинированный башенно-батарейный вариант, «Палмерс» – батарейный корабль с подвижными 9" орудиями на верхней палубе, «Теймз Айрон Уоркс» – батарейный корабль, очень похожий на «Инвинсибл», фирмы «Нэпир», «Самуда» и «Лэрд» – башенные корабли. Вся эта весьма разнообразная коллекция была разложена перед Ридом для вынесения решения. Неудивительно, что каждый проект имел ту или иную особенность, из-за которой он не мог быть принят, и закончилось всё это тем же, что и в предыдущем случае – оставшиеся два корабля были построены по адмиралтейскому проекту. Чертежи башенного корабля фирмы «Лэрд» всё же были признаны такого высокого качества, что компания в виде утешительного вознаграждения получила контракт на постройку одного из этих кораблей – «Вэнгарда». Четвертый корабль, «Айрон Дюк», был заложен на королевской верфи в Пембруке.

Впервые после переделки в броненосцы кораблей типа «Оушен» по одному проекту строилась целая группа кораблей – экономичный и эффективный способ постройки, который не повторяли в течение целых 16 лет, вплоть до заказа кораблей класса «Адмирал».

При составлении проекта «Одейшеса» Рид придал ему две особенности, имеющие выдающуюся военную важность и которые потом ни разу не сочетались в британских линейных кораблях: устойчивая орудийная платформа при плавании под парами на волнении, что сохранялось и при движении под парусами, и возможность вести продольный огонь из тяжелых орудий в любую погоду.

На тогда еще недостроенной «Пенелопе» небольшая осадка и избыток ширины обеспечили устойчивость для наведения орудий, но отрицательно сказались на её характеристиках под парусами. На этих же кораблях Рид решил уменьшить осадку по сравнению с «Дифенс» на 0,9 м и зафиксировал необходимую высоту центра тяжести путём дополнительного введения веса в верхней части корпуса и в то же время немного увеличил водоизмещение, приняв более квадратное поперечное сечение корпуса и более полные обводы. Обе особенности, и первая и вторая, обеспечивались переносом четырех 9" орудий с главной палубы на верхнюю палубу и размещением их в отдельной батарее на высоте 4,9 м над водой, которая выступала далеко за борт, давая возможность вести продольный огонь из угловых портов. Это было первое применение системы расположения орудий, предложенной кэптеном Саймондсом. Общественное мнение нелестно относилось к предлагаемым кораблям, и тогдашний первый лорд (Паккингтон) в угоду ему попросил Рида внести ряд изменений в надводной части корпуса. Рид тогда ответил: «Я установлю княвдигед и корму старого образца, чтобы удовлетворить вкусам общественности». Но поскольку необходимый таранный форштевень нельзя было совместить с фрегатским носом, княвдигед пришлось убрать, в то время как квадратная кормя была оставлена и содержала адмиральские каюты, пока не установили полуют, это, однако, последовало уже в конце активной службы.

Линейные корабли класса «Одэйшес»

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

"Одейшес"

"Нэпир"

26.06.1867

27.02.1869

10.09.1870

256291 ф.ст.

"Инвинсибл"

"Нэпир"

28.06.1867

29.05.1869

1.10.1870

249203 ф.ст.

"Айрон Дюк"

Пембрук

23.08.1868

1.03.1870

21.01.1871

208763 ф.ст.

"Вэнгард"

"Лэрд"

21.10.1867

всплыл

28.09.1870

262664 ф.ст.

Размерения, м

85,3 х 16,46x6,70/7,07

Водоизмещение, т

6010 (корпус и броня 3880. оборудование 2100)

Вооружение

10 9" дульнозарядных нарезных, 4 6" дульнозарядных нарезных, 6 20-фунтовых салютных.

Броня, мм

пояс 152-203, траверзы 102-127, обшивка32. батарея 102-127-152. подкладка 200-250 (тик), (общий вес брони 924 т).

Механизмы

Производство: "Одейшис" и "Айрон Дюк" – "Равенхилл". "Инвинсибл – "Нэпир", "Вэнгард" – "Лэрд".

Механизмы

2 комплекта горизонтальных с соединительным штоком, диаметр цилиндра 1830 мм, ход поршня 914 мм, индикаторная мощность 4830 л.с, 13 уз, 74 об/мин. 2 винта Магина (впоследствии заменены винтами Гриффита), б коробчатых котлов (давление 2,1 атм).

Запас топлива, т

460(уголь)

Площадь парусов, м2

2352 (как корабль), 2202 (как барк). "Вэнгард" 1999

Экипаж, чел.

450

Конструктор

Александр Милн

Эти четыре первых «одноклассника» были самыми устойчивыми орудийными платформами на флоте и могли вести продольный огонь из орудий главного калибра в любую погоду. Они не имели бортовых переборок и имели самую большую в пропорции к водоизмещению площадь парусов.

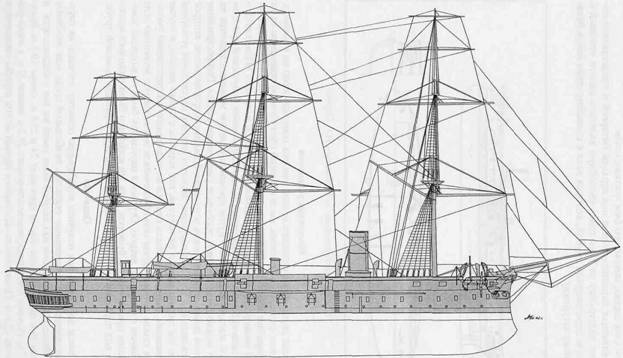

Броненосец «Одейшес»
