В танке укладывается 7,62-мм автомат АКМС, сигнальный пистолет и 10 ручных гранат Ф-1.

Танк оснащен двухплоскостным электрогидравлически м стабилизатором вооружения 2Э28М «Сирень». В комплексе с оптическим прицел-дальномером ТПД2-49 стабилизатор вооружения обеспечивает:

— автоматическое удержание пушки и спаренного с ней пулемета в заданном (стабилизированном) положении в вертикальной и горизонтальной плоскостях при движении танка;

— наведение стабилизированной пушки и спаренного с ней пулемета в вертикальной и горизонтальной плоскостях с плавным регулированием скорости наведения;

— наведение нестабилизированной пушки в горизонтальной плоскости;

— целеуказание от командира танка к наводчику в горизонтальной плоскости;

— аварийный поворот башни от механика-водителя.

Стабилизатор обеспечивает угловые скорости наведения пушки в вертикальной плоскости в автоматическом режиме: минимальная — не более 0,05 град./с, максимальная — не менее 3,5 град./с. Скорости горизонтального наведения пушки в автоматическом режиме составляют: минимальная — не более 0,07 град./с, максимальная — не менее 6 град./с, перебросочная — не менее 18 град./с. Скорость поворота башни при управлении от командира — не менее 18 град./с. Аварийный поворот башни от механика-водителя также возможен со скоростью не менее 18 град./с.

Боекомплект танка состоит из 39 выстрелов к пушке Д-81ТМ, 2000 патронов к пулемету ПКТ, 300 патронов к автомату АКМС, 12 патронов к сигнальному пистолету и 300 патронов к зенитному пулемету НСВ-12,7.

Боекомплект к пушке состоит из выстрелов с бронебойно-подкалиберными, кумулятивными и осколочно-фугасными снарядами. Из них: 22 выстрела размешаются во вращающемся транспортере автомата заряжания в любом соотношении; 17 — в немеханизированных укладках в корпусе и башне.

Выстрел с бронебойно-подкалиберным снарядом ЗБМ9 состоит из стреловидного снаряда с дополнительным метательным зарядом и гильзы с основным боевым зарядом. Гильза состоит из сгорающего корпуса, запрессованного (на клею) в стальной поддон массой 3,4 кг. Подкалиберный снаряд имеет трассер с временем горения 2–3 с. Начальная скорость подкалиберного снаряда — 1715 м/с, бронепробиваемость на дальности 2000 м — 140 мм при угле встречи 60° от нормали.

Начальная скорость кумулятивного снаряда ЗБК-14 — 905 м/с. Бронепробиваемость — 200 мм.

При стрельбе всеми типами снарядов применяется единый заряд 4Ж40 в гильзе со сгорающим корпусом. Стальной поддон после выстрела экстрактируется из каморы пушки.

Использующийся на танке Т-72 автомат заряжания (АЗ) — это электромеханический комплекс, предназначенный для автоматического заряжания пушки.

АЗ включает в себя следующие основные узлы: вращающийся транспортер; механизм подъема кассет; механизм удаления поддона; досылатель; электромашинный стопор пушки; запоминающее устройство; пульт управления; пульт загрузки; индикатор количества выстрелов и т. д.

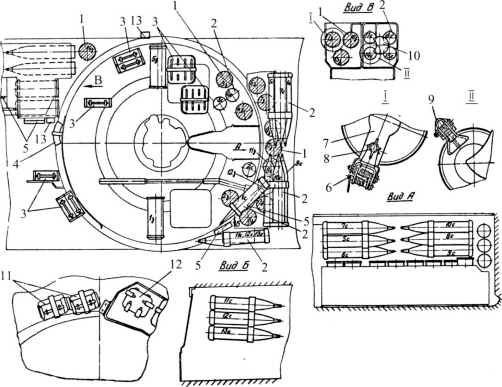

Схема размещения боекомплекта: 1 — заряд; 2 — снаряд; 3 — патроны к пулемету ПКТ; 4 — патроны к автомату АКМС; 5 — ручные гранаты Ф-1; 6 — стопор; 7 — планка; 8 — винт-барашек; 9 — защелка; 10 — стопорный механизм; 11 — коробки с лентами к пулемету НСВ-12,7; 12 — ящик с лентами к пулемету НСВ-12,7; 13 — патроны к сигнальному пистолету.

Вращающийся транспортер АЗ служит для размещения выстрелов и подачи их к окну выдачи. Он установлен на корпусе машины и состоит из каркаса, электромеханического привода, настила, механизма закрывания окна выдачи со створками, стопора, ручного привода, погонного устройства и кассеты.

Каркас служит для размещения 22 кассет и представляет собой сварную конструкцию, состоящую из наружного и внутреннего колец с кронштейнами, связанных между собой трубками. Каркас крепится болтами к верхнему погону погонного устройства и опирается на пять опорных роликов, установленных на днище корпуса.

Погонное устройство предназначено для обеспечения вращения вращающегося транспортера и является его основной опорой. Оно состоит из стакана с шариками, уложенными в беговые дорожки, верхнего погона с зубчатым венцом и нижнего погона. В стакане имеется одно отверстие, а в верхнем погоне — 22 отверстия для фиксации транспортера стопором. Нижний погон неподвижно закреплен на днище. Стакан поводковым устройством соединен с башней. В застопоренном положении настил и стакан сблокированы с каркасом транспортера и вращаются вместе с башней относительно нижнего погона, а в расстопоренном — каркас транспортера вращается относительно стакана на шариках.

Электромеханический привод служит для вращения транспортера, размещен на его настиле и крепится болтами к стакану погонного устройства. Привод представляет собой четырехступенчатый редуктор с цилиндрическими колесами внешнего зацепления, с пружинной предохранительной муфтой и электродвигателем. Выходная шестерня редуктора находится в зацеплении с зубчатым венцом верхнего погона, другая шестерня, находящаяся на этом же валу, передает вращение на выходной вал запоминающего устройства, закрепленного на корпусе редуктора.

Кассета служит для размещения выстрела любого типа и состоит из сваренных между собой двух труб, подпружиненных защелок и валика открывания защелок. Трубы вместе с лотком, расположенным на казенной части пушки, являются направляющими при досылании снаряда и заряда. Заряд размещается в верхней трубе, снаряд — в нижней.

Настил закрывает транспортер и служит полом боевого отделения. Он представляет собой сварную конструкцию, состоящую из кольца и штампованных листов, с окном для выдачи кассет.

Стопор вращающегося транспортера предназначен для его стопорения относительно башни при повороте на I/22 часть окружности (на один шаг), что соответствует положению кассеты в окне выдачи при сцеплении ее с захватом механизма подъема кассет. Стопор обеспечивает стопорение каркаса транспортера после поворота его на любое число полных шагов. Он размещен в центре погонного устройства и крепится внутри стакана.

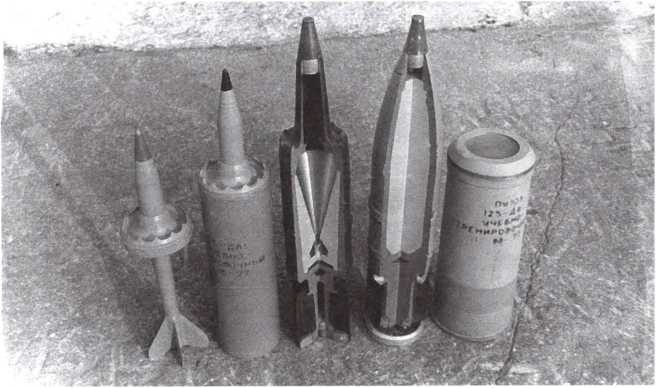

Элементы выстрелов к 125-мм пушке (учебные): бронебойно-подкалиберный снаряд (без дополнительного заряда); бронебойно-подкалиберный снаряд в сборе; кумулятивный снаряд; осколочно-фугасный снаряд; единый заряд для всех типов снарядов.

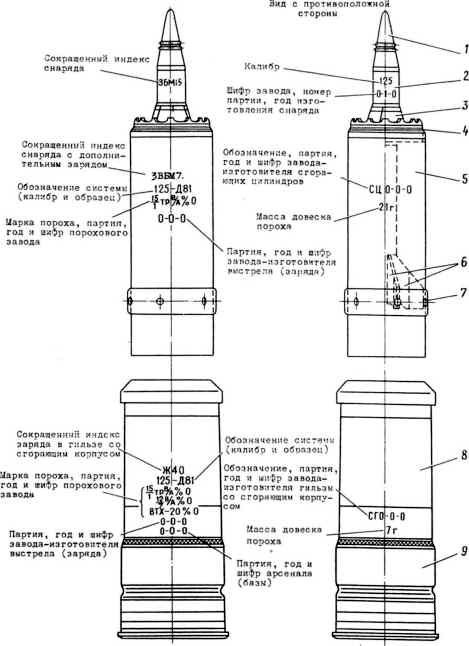

Выстрел с бронебойно-подкалиберным снарядом: 1 — баллистический наконечник; 2 — корпус снаряда; 3 — разъемное ведущее кольцо; 4 — обтюрирующий поясок; 5 — сгорающий цилиндр с дополнительным пороховым зарядом; 6 — лопасти стабилизатора; 7 — штифт; 8 — гильза со сгорающим корпусом и боевым пороховым зарядом; 9 — поддон.
