Справа от амбразуры пушки в башне имеется амбразура для спаренного пулемета. Слева от амбразуры пушки приварены кронштейн для осветителя ночного прицела и трубка для подвода электропровода к нему (только на танках ранних выпусков). В передней части и на корме башни приварены крюки для захвата башни тросами при ее монтаже и демонтаже.

Правее амбразуры пулемета приварен кронштейн фары и трубка защиты электропровода. К правой половине крыши башни приварено основание командирской башенки.

В левой половине крыши башни вварены основание люка наводчика, фланец для установки ночного прицела, корпус для установки прибора наблюдения наводчика, а также выполнено отверстие для установки задней подвески прицел-дальномера. В верхней части кормы башни расположены люк для выброса поддонов, отверстие, в которое вварен фланец крепления антенны, резьбовое отверстие для монтажа розетки связи с десантом, кронштейн крепления фары.

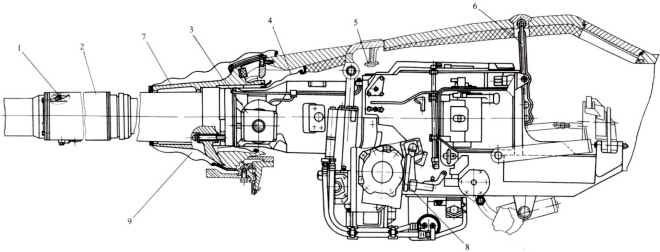

Установка пушки: 1 — сопло; 2 — ресивер; 3 — обойма цапфы; 4 — уплотнение; 5 — упор; 6 — тяга; 7 — бронировка; 8 — подъемный механизм; 9 — чехол.

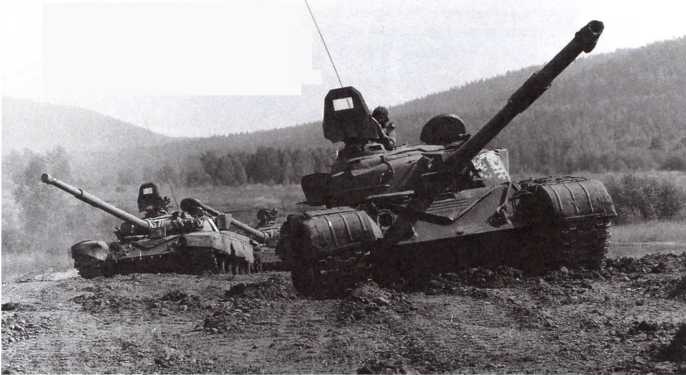

Выпущенные во второй половине 1970-х годов танки Т-72 продолжали эксплуатироваться и спустя 20 лет. На снимке: танковый взвод на учебном полигоне. На переднем плане — Т-72. Забайкальский военный округ, август 1995 года.

Кроме того, в кормовой части башни приварены четыре кронштейна для крепления ящика ОПВТ, два кронштейна для укладки трубы ОПВТ и скобы для крепления брезента. По бортам башни приварены поручни для десанта.

Башня устанавливается на шариковой опоре, верхний погон которой соединен с донным листом башни, а нижний погон крепится к крыше корпуса.

Вращение башни осуществляется с помощью гидравлического и ручного механизмов поворота (МПБ). Гидравлический МПБ располагается в левой передней части корпуса машины, ручной — в башне, слева от места наводчика.

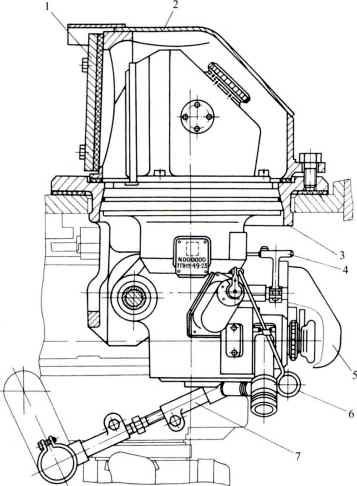

Установка ночного прицела ТПН-1-49-23: 1 — крышка; 2 — защита головки прицела; 3 — кронштейн; 4 — винт держателя налобника; 5 — налобник; 6 — рукоятка для открывания шторки; 7 — тяга.

Осветитель ночного прицела Л-2АГ «Луна-2».

ВООРУЖЕНИЕ. В башне танка установлена 125-мм гладкоствольная пушка Д-81ТМ (индекс ГРАУ — 2А26М) и спаренный с ней 7,62-мм пулемет ПКТ, стабилизированные в двух плоскостях наведения.

Ствол пушки состоит из трубы, скрепленной в каморной части с кожухом, муфты, казенника и механизма продувания. Механизм продувания канала ствола — эжекционного типа. Он состоит из шести сопел, ввинченных в отверстия ствола, и ресивера с деталями крепления.

Затвор пушки — горизонтальный клиновой с полуавтоматикой скалочного типа.

Противооткатные устройства состоят из гидравлического тормоза отката и гидропневматического накатника. Цилиндры тормоза отката и накатника закреплены в казеннике и при выстреле перемещаются вместе со стволом, а штоки, прикрепленные к приливу люльки, остаются неподвижными. Нормальная длина отката — 270–320 мм, предельная — 340 мм.

Дальность стрельбы из пушки с помощью прицел-дальномера составляет: бронебойным подкалиберным и кумулятивным снарядами — 4000 м, осколочно-фугасным снарядом — 5000 м. Наибольшая прицельная дальность стрельбы с помощью ночного прицела — 800 м. Максимальная дальность стрельбы осколочно-фугасным снарядом с помощью бокового уровня — 9400 м. Дальность прямого выстрела при высоте цели 2 м составляет: бронебойным подкалиберным снарядом — 2100, кумулятивным — 960 м.

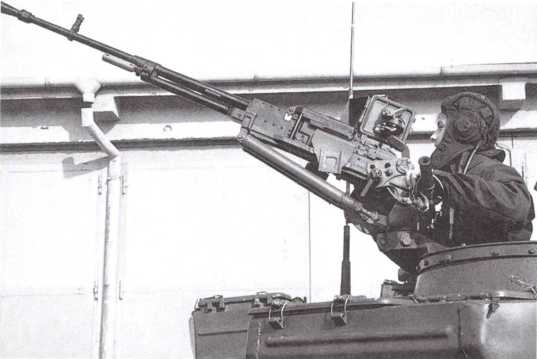

Установка зенитного пулемета НСВ-12,7 в боевом положении.

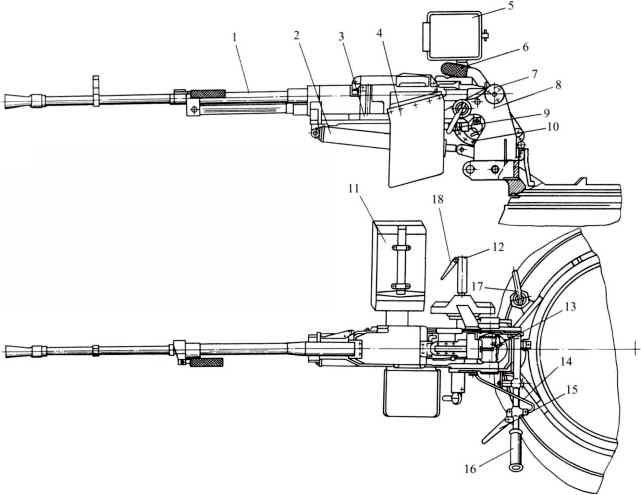

Зенитно-пулеметная установка: 1 — зенитный пулемет НСВ-12,7; 2 — уравновешивающий механизм; 3 — люлька; 4 — лентосборник; 5 — коробка прицела К-10Т; 6 — рукоятка взвода зенитного пулемета; 7 — цапфа; 8 — вилка; 9 — пружина гашения отката; 10 — зубчатый сектор люльки; 11 — магазин для ленты с патронами; 12 — рукоятка вертикального наведения; 13 — рычаг спускового механизма; 14 — трос; 15 — клавиша спускового механизма; 16 — рукоятка горизонтального наведения; 17 — стопор среднего погона; 18 — клавиша тормоза маховика.

Горизонтальный угол обстрела из пушки и спаренного пулемета равен 360°, угол возвышения при выключенном стабилизаторе — +13°47′, склонения —6°13′. Угол возвышения пушки ограничивается тремя бонками, приваренными к бронировке, а угол снижения — упором, приваренным к крыше башни. Боевая скорострельность при автоматическом заряжании — до 8 выстр./мин., при ручном — 1–2 выстр./мин.

Стрельба из пушки и спаренного пулемета осуществляется с помощью монокулярного стереоскопического прицел-дальномера с независимой стабилизацией поля зрения в вертикальной плоскости ТПД2-49. Прицел-дальномер позволял измерять дальность до цели в диапазоне от 1000 до 4000 м с точностью 3–5 %. Для ведения стрельбы ночью используется электронно-оптический монокулярный перископический ночной прицел ТПН-1-49-23. В качестве источника инфракрасного света для hero используется осветитель Л-2АГ «Луна-2» с ИК-фильтром. Для стрельбы с закрытых позиций используется боковой уровень и азимутальный указатель.

На командирской башенке смонтирована зенитная установка ЗУ-72, предназначенная для стрельбы по воздушным и наземным целям.

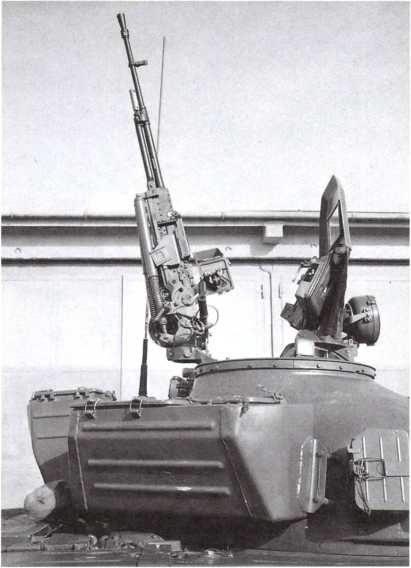

Зенитно-пулеметная установка на максимальном угле возвышения: +75°.

Стрельба по воздушным целям ведется на дальностях до 1500 м, по наземным — до 2000 м. Основными элементами зенитной установки являются 12,7-мм пулемет НСВ-12,7 «Утес», люлька с противооткатным устройством, зенитный прицел К10-Т, рукоятки горизонтального и вертикального наведения, магазин, уравновешивающий механизм и т. д. На танке установлен пулемет с правым питанием. Подача патронов в приемник при стрельбе производится из металлической ленты, уложенной в магазин. Для стрельбы из пулемета НСВ-12,7 применяются бронебойно-зажигательные патроны Б-32 и бронебойно-зажигательные-трассирующие патроны БЗТ калибра 12,7 мм.
