**Техническая скорострельность.

*** Орудия, состоявшие на вооружении крейсеров типа «Гарибальди».

Все башенные установки имели электропривод и резервное ручное управление; скорострелки среднего калибра наводились и управлялись вручную. Подача боезапаса осуществлялась по 16 элеваторам производства фирмы «Орландо», приводимым в движение электромоторами. Исключением в этом отношении стал «Кристобаль Колон»: испанцы предпочли более простые и, на их взгляд, более надежные механизмы с паровым приводом; фактически же все операции со снарядами и зарядами на этом корабле предполагалось осуществлять вручную.

Малокалиберная артиллерия состояла из 20–24 обычных для того времени и уже практически бесполезных скорострелок калибра 57, 47 и 37 мм. Они располагались главным образом на двух боевых марсах, а также на мостиках. Так, на первом корабле серии из десяти 57-миллиметровок две помещались на нижнем марсе, четыре — на продольном мостике, две — в адмиральских помещениях в корме, и две — в носовом небронированном каземате. Из такого же количества 37-мм скорострелок Гочкиса две были на верхнем боевом марсе, четыре— на коечных сетках, две — на среднем мостике и две — на главном командирском мостике. Оборудование верхнего боевого марса дополнялось двумя пушками Норденфепьда того же калибра.

Завершали артиллерийское вооружение крейсеров две короткоствольные 76-мм пушки для десантных партий и два пулемета. Перечень личного оружия для первого из аргентинских крейсеров включал 200 винтовок Маузера (аргентинская модель 1891 года), 57 револьверов «веблей» и 140 тесаков.

Варианты вооружения всех кораблей серии приведены в таблице. Орудия среднего калибра принадлежали к первому поколению скорострельных пушек британского проекта (для кораблей итальянской постройки их производил филиал завода Армстронга в Поццуоли). Шестидюймовка и 1 20-мил-лиметровка имели одинаковую длину ствола в калибрах (40) и небольшую начальную скорость; на рубеже веков они получили широчайшее распространение по всему миру вместе с «эльсвикскими» крейсерами, основу вооружения которых составляли. Со своими «высоковзрывчатыми» снарядами и большой скорострельностью они являлись грозным оружием, что, в частности, подтверждает их действие против русских кораблей в боях в Желтом море и при Цусиме. Эти же пушки находились на вооружении большинства броненосцев и крейсеров британского флота конца прошлого века.

Скорострельным считалось и восьмидюймовое орудие Армстронга с длиной ствола в 45 калибров (в большинстве старых изданий указывается 40 калибров, что неверно), также широко распространенное в различных флотах мира. Сами англичане пушек этого калибра в своем флоте не имели (предпочитая более мощное орудие в 234 мм), но им вооружались все японские броненосные крейсера, корабли Италии и большинства латиноамериканских стран, а также Китая.

Не было принято в британском флоте и 254-мм орудие Армстронга. Итальянцы, ставившие это орудие английской конструкции на свои броненосцы и крейсера, считали его весьма мощным и удачным. Однако испанцы удивили весь мир, отказавшись от их установки на «Кристобале Колоне». В качестве официальной причины высказывалось низкое качество и малая мощь этих пушек. Уместно, однако, предположить, что Испанское морское министерство хотело вместо английских орудий применить 240-мм французские типа Канэ — из соображений близости их конструкции к уже имевшимся на вооружении отечественным пушкам завода Гонториа, производившего их по французским чертежам. Такая разборчивость дорого стоила испанцам: «Колон» вынужден был пойти в бой без своего главного калибра. Впрочем, действительно, главное вооружение «Гарибальди» нельзя считать вполне удачным. И 254-мм и 203-мм башенные установки имели небольшие размеры (в основном из-за весовых соображений) и были очень тесными. Недостаток места в восьмидюймовых башнях усугублялся тем, что непосредственно в них помещалось более половины всего запаса снарядов. Устройства подачи боезапаса предусматривали транспортировку из погребов либо снарядов, либо зарядов. Вполне разумно конструкторы предпочли держать под броневой палубой более пожаро- и взрывоопасные заряды, а снаряды (хотя бы на сражение не слишком большой продолжительности) хранить в башнях. Но такая неудачная система (перекочевавшая непосредственно из конструкции «О'Хиггинса») делала восьмидюймовые башни крейсеров похожими на танковые с полной боеукладкой.

В таблице приведены технические характеристики орудий, состоявших на вооружении крейсеров типа «Гарибальди», в сравнении с современными им орудиями аналогичных калибров других стран.

Минное вооружение состояло из четырех 457-мм поворотных торпедных аппаратов, помещавшихся в каземате на жилой палубе. Защищенные спереди 152-мм броней борта они прикрывались сзади и с боков 20-мм выгородкой. Неукоснительно соблюдавшийся элемент больших боевых судов того времени — торпедные аппараты — по сути дела, были абсолютно бесполезны, но такова была «мода» тех лет. Неоднократные попытки использовать их в бою не дали ни одного успешного попадания, но конструкторы упорно продолжали ставить торпеды на броненосные корабли вплоть до 20-х годов нашего столетия.

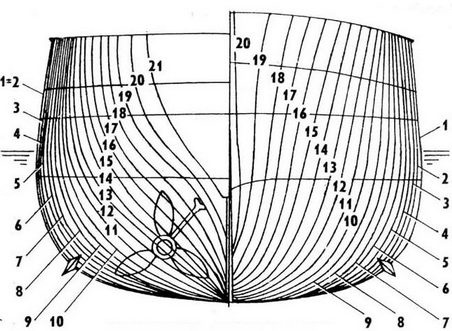

Теоретический чертеж крейсера «Касуга», М1:200 (нумерация шпангоутов согласно чертежу на центральном развороте).

Механическая установка состояла из двух трехцилиндровых машин. Для крейсеров, строившихся фирмой «Ансальдо», машины производились на заводах той же фирмы по чертежам британской фирмы «Модели», одного из главных поставщиков корабельных механизмов. Для кораблей фирмы «Орландо» и строившегося на государственной верфи «Феруччо» машины собирались филиалом известной (также британской) фирмы «Хауторн Гаппи» в Неаполе, кроме «Варезе», механическая установка которого изготавливалась на заводах «Орландо». Диаметры цилиндров низкого, среднего и высокого давления составляли соответственно 235, 160 и 1 08 см, ход поршня — 117 см. Оба машинных отделения, разделены продольной переборкой по диаметральной плоскости, располагались в самом центре корабля. Для повышения живучести единственным средством сообщения между ними была площадка, расположенная на высоте крышек цилиндров, то есть в самой верхней части помещений. В нос и в корму от машинных отделений находилось по две кочегарки. Прогресс в технике сказался на их «начинке»: если на трех первых крейсерах серии применялись двойные цилиндрические котлы (8 котлов, из них 4 — двухсторонние и 4 — с односторонним расположением топок, всего на 32 топки), то «Колон», «Пуэйредон» и 3 итальянских «Гарибальди» получили водотрубные котлы конструкции Никлосса и Бельвиля, количество которых из-за меньших размеров доходило до 24. Выигрыш от их установки был несомненным — срок подготовки корабля к походу сокращался примерно с 6–8 часов до менее чем 1 часа. Несколько неожиданным кажется возврат к цилиндрическим котлам на «Ниссине» и «Касуге», но не следует забывать, что эти крейсера строились по заказу аргентинского флота, желавшего иметь возможно меньшее количество различных систем котлов одновременно. Рабочее давление в цилиндрических котлах составляло 14,5 атм., но при впуске в цилиндры давление пара падало уже до 10,5 атм.
