Общее расположение крейсеров типа «Гарибальди» отличалось простотой и рациональностью. Для них был взят за основу гладкопалубный корпус (от принятого на «Пизани» полубака отказались из весовых соображений, а также из-за неудобства установки тяжелой носовой башни главного калибра на большой высоте) простой формы, с практически вертикальными, без завала, бортами. Он собирался из стали, произведенной на заводах фирм «Сочьета Метаплургика» в Сестри-Поненте и «Сочьета Аччоикрие» в Терни. Форштевень и ахтерштевень отливались отдельно на заводе фирмы «Ванцетти Соргамозо» в Милане. Некоторые кованые детали производились в филиале фирмы «Ансальдо» в Сампьердарене.

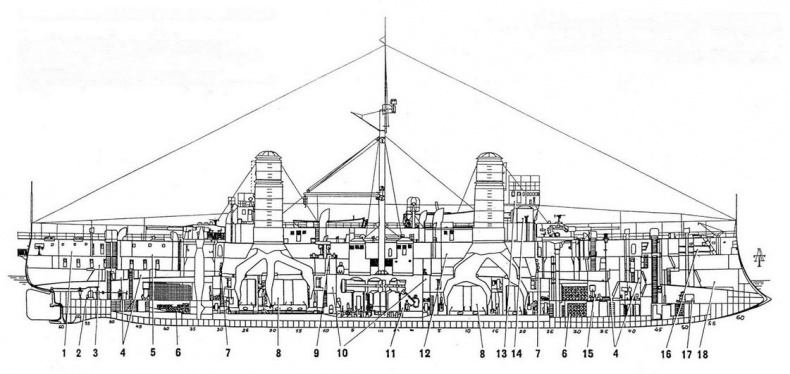

Продольный разрез крейсера «Касуга»:

1 — адмиральский салон, 2 — помещение рулевой машины, 3 — каюты офицеров, 4 — коффердамы, 5 — кают-компания, 6 — погреба боезапаса, 7 — помещения траверзных торпедных аппаратов, 8 — котельные отделения, 9 — динамо-машина на главной палубе, 10 — угольные бункеры, 11 — паровая машина, 12 — корабельная мастерская, 13 — штурманская рубка, 14 — боевая рубка, 15 — нижняя динамомашина, 16 — лазарет, 17 — ледоделательная машина, 18 — кладовая.

Двойное дно имелось только по длине машинно-котельной установки — на протяжении 51 м между 25-м передним и 31-м задним шпангоутами (нумерация шпангоутов на кораблях итальянской постройки принималась в обе стороны от миделя). Высота междудонного пространства составляла 1 м. Оно разбивалось на 44 отсека, вмещавшие 730 т воды. Двойное дно продолжалось кверху в виде двойного борта, заканчивавшегося у броневой палубы. Над скосом этой палубы простирался коффердам шириной 1 м, состоявший из 20 водонепроницаемых отсеков. В подводной части располагалось 2 бортовых киля, изготовленных в виде коробчатой конструкции шириной 50–80 см из листов кораблестроительной стали толщиной 9 мм. Корпус выше броневой палубы разделялся 12 главными водонепроницаемыми переборками и рядом вспомогательных и продольных переборок. Всего пространство над двойным дном, обеспечивавшее основной запас плавучести крейсера, разделялось на 75 отсеков. Средняя и верхняя палубы состояли из листов обычной кораблестроительной стали толщиной 5–8 мм (на верхней палубе имелся еще 40-мм настил из тиковых брусков). Остальные конструкции выполнялись из еще более тонкого материала. Так, выгородки кают имели толщину всего 2–2,5 мм. Вообще после вступления крейсеров в строй в военно-морских кругах велись дебаты относительно их слишком легкой конструкции — греха, в котором постоянно упрекалось итальянское кораблестроение. В самом деле, вес корпуса на первых кораблях серии составлял 38 % от проектного нормального водоизмещения, что несколько ниже нормы, принятой в британском флоте, главном «законодателе мод» того времени. Однако эта величина не выходит за пределы, когда действительно можно говорить о слишком легкой постройке: следует учесть и то, что «Гарибальди» имели относительно небольшую высоту борта: от 6,1 до 5 м в нормальном грузу. Впрочем, определенные выводы, очевидно, были сделаны, поскольку на последних кораблях серии вес корпуса возрос примерно на 400 т, то есть почти на 1 5 % от начального значения.

Палубные надстройки «Гарибальди» также были заметно изменены по сравнению с «Пизани». Помимо массивной центральной надстройки, являвшейся, в сущности, продолжением корпуса, крейсера оснащались только двумя блоками легких рубок и мостиков перед носовой и за кормовой трубами, в результате чего орудия главного калибра имели достаточные углы обстрела. Основные органы управления кораблем сосредоточивались перед носовой трубой. Там помещалась бронированная боевая рубка, над которой располагалась штурманская и рулевая рубка для управления кораблем в небоевых условиях. Над верхней палубой возвышались также камбузы и два продольных мостика для сообщения между передним и задним рубками в плохую погоду. Шлюпки и устройства для их спуска занимали центральную часть корабля и практически не мешали стрельбе из орудий верхней палубы, и уж тем более — из батарейных пушек. Строго симметричный силуэт не только затруднял противнику определение курса корабля, но в ряде случаев даже не давал возможность правильно оценить направление его движения.

Небольшое отношение длины к ширине (6:1) при большой полноте корпуса в средней части определяло и преимущества и недостатки проекта. Оно позволяло компактно расположить механическую установку и обеспечить ей хорошую дополнительную защиту за счет угольных ям, но малая общая длина (несколько более 108 м по ватерлинии) ограничивала скорость, которую мог развить корабль при разумной мощности машин.

Все жизненно важные элементы (машинно-котельная установка, погреба боезапаса, рулевые и шпилевые машины, динамо-машины, опреснители воды) находились под броневой палубой. Непосредственно над броневой проходила жилая палуба, выше нее шла батарейная. Батарея закрывалась сверху тиковой верхней палубой толщиной 40 мм. В небронированных пространствах носа и кормы располагались только каюты и вспомогательные помещения (склады, аптека и т. п.).

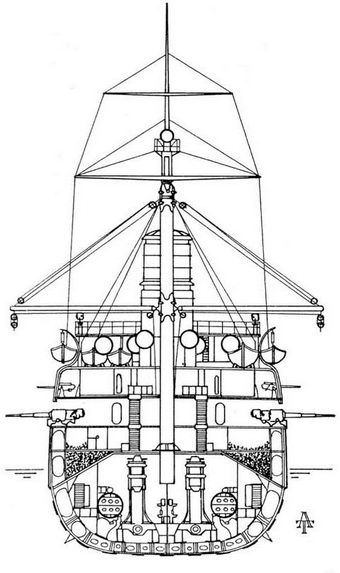

Сечение по мидель-шпангоуту крейсера «Касуга».

Бронирование «Гарибальди» заслуживает особого анализа. В конце прошлого века проходили испытание самые разные, порой весьма вычурные схемы броневой защиты; в особенности это касалось класса крейсеров. Итальянские конструкторы, казалось, сделали шаг назад, вернувшись, по сути дела, к расположению брони, принятой на самых первых броненосцах. Действительно, броневой пояс высотой около 3 м располагался по всей длине крейсера; его толщина, составлявшая 152 мм в середине судна, уменьшалась к обеим оконечностям до 80 мм. Броневые плиты пояса размещались поверх тиковой подкладки толщиной 8–9 см и крепились 50-мм броневыми болтами. Между броней и подкладкой шел слой фланели, пропитанной суриком, а герметичность стыков плит обеспечивалась специальным патентованным составом Леони против ржавчины. На протяжении 55 м в центральной части над поясом возвышался каземат, также забронированный с бортов 152-мм плитами, а спереди и сзади броневыми траверсами толщиной 120 мм. Он занимал всю высоту борта до верхней палубы, защищая все помещения в средней части корпуса и батарею. В общем, примерно так бронировались батарейные броненосцы в 60 — 70-х годах XIX века. Из новшеств, свойственных уже концу столетия, можно отметить броневую палубу, выполненную из двух слоев мягкой стали и имевшую толщину от 22 до 37 мм. В пределах каземата у бортов она примыкала к нижней кромке броневого пояса, уходившего в воду на 1,5 м, а в диаметральной плоскости немного возвышалась над ватерлинией, образуя скосы, составлявшие дополнительную защиту жизненно важных частей корабля от тех снарядов, которые могли пробить бортовую броню. В целом схема бронирования корпуса практически полностью повторяла принятую на непосредственных предшественниках «Гарибальди» — крейсерах типа «Веттор Пизани».
