На внешней стороне крыла МиГ-21МФ монтировались проблесковые огни. Справа – зеленый, слева – красный. Рядом находились диэлектрические панели зеленого цвета СОД-57 М. Белый маяк – антенна системы «свой-чужой» СРЗО-2, красный – системы предупреждения С ПО-10 «Сирена».

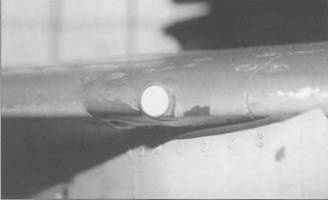

Белая антенна СРЗО-2 монтировалась на обеих крыльях МиГ-21МФ. Система автоматически подавала и принимала кодированные радиосигналы. Они обозначали присутствие самолета в районе и исключала обстрел «дружественными» системами ПВО.

Антенна СПО-Ю «Сирена» находилась на обеих крыльях МиГ- 21 МФ. Такая лее система была стандартной как для МиГ- 21СММ и Ми Г-21 бис.

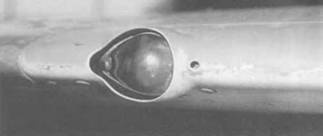

Зеленый проблесковый огонь находился на правом крыле, правый – красный. Они питались от 36 Вольт.

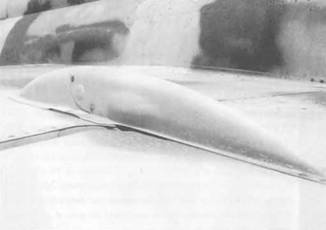

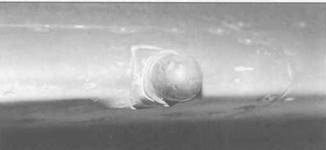

Антенна сброса статистического электричества на левом крыле МиГ-21 МФ, точно такая же находилась и на правом крыле. Хорошо видно ребро на крыле, которое лучшей управляемости самолета на скоростях от 0.8 до 1.2 Маха.

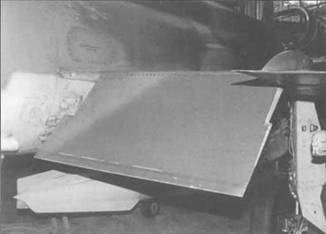

На каждом крыле МиГ-21МФ были закрылки. Они отклонялись на 25° при взлете и на 45° при посадке. Закрылки были полностью металлические и отклонялись гидравлической системой. Обычно закрылки использовали при выходе на критические углы атаки, в результате пилотирование на малых скоростях было значительно увереннее.

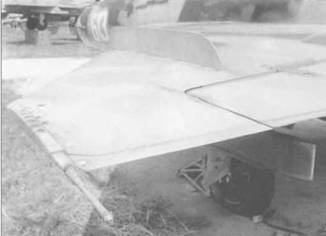

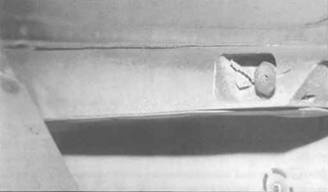

Система крепления закрылков на крыле МиГ-21МФ.

Более детальное фото антенны сброса статического электричества. Статическое электричество накапливалось во время полета и было критическим для электросистемы самолета.

Реоро жесткости на крыле МиГ-21МФ. На всех МиГах разных модификаций оно было одинаковой конструкции.

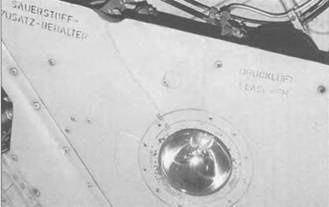

Внизу каждого крыла МиГ-21МФ стояли посадочные огни МПРФ-1А. Они использовались при рулежке самолета. На этом восточногерманском МиГ-21 МФ («красный 687»серийный 6215), находящийся в авиационном музее Шлейссгейма, советские лампы заменены на американские фирмы General Electric (GE).

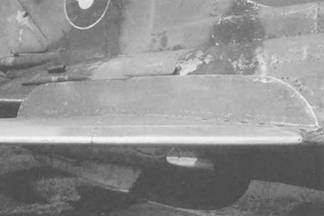

Крепление элеронов на каждом крыле МиГ-21МФ были одинаковые. Гидравлические бустеры БУ-45А отклоняли их в пределах +/-20°.

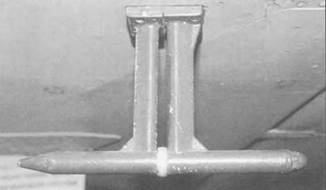

Т-образная дипольная антенна радиоальтиметра РВ-УМ монтировалась на нижней поверхности крыльев. Такие антенны были на МиГ-21МФ, но отсутствовали уже на МиГ-21 бис.

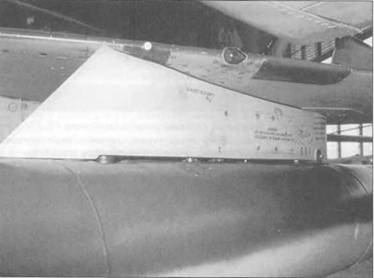

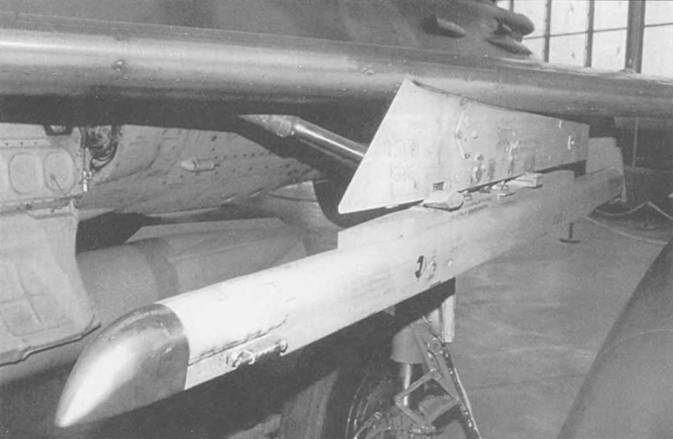

Пусковая установка АПУ-13МТ, которая монтировалась на пилоне БДЗ-60-21Д. С ее помощью запускались УР Р-ЗС. Такие АПУ могли монтироваться на всех четырех пилонах МиГ-21МФ.

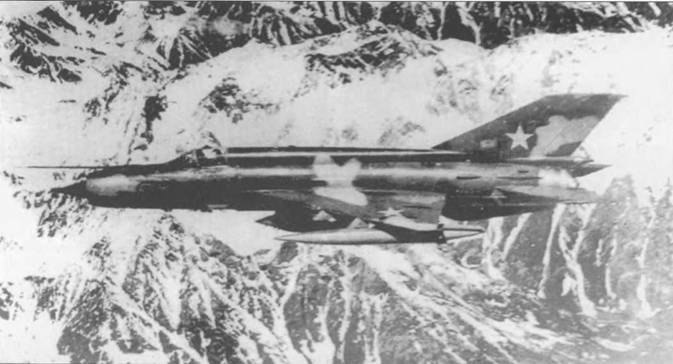

В ходе войны в Афганистане несколько авиаполков ВВС СССР использовали МиГ-21МФ в качестве разведчиков. При том на центральном пилоне самолеты несли разведывательный контейнер Д-99, в котором находилась семь фотокамер для плановой съемки. Обычно Д-99 весил 285 кг. Этот МиГ-21МФ («черный 35») из состава 263-й ОРАЭ несет на двух пилонах дополнительные топливные баки. Эскадрилья базировалась на авиабазе Баграм в 1983 году.

490-литровый топливный бак на левом пилоне МиГ- 21МФ. Топливо подавалось в топливную систему самолета через один одну из точек подвески. МиГ-21 МФ мог нести три таких бака – по одному под крылом и один на центральном пилоне.

Техники 263-й ОРАЭ фотографируются на фоне МиГ- 21 МФ («черный 35»). На самолет подвешен фотоконтейнер Д-99. Номер черный с белой окантовкой. За тактическим номером три изображения Звезды Героя СССР (по всей видимости обозначения вылетов). Этот самолет летал с авиабазы Баграм в 1983 году.

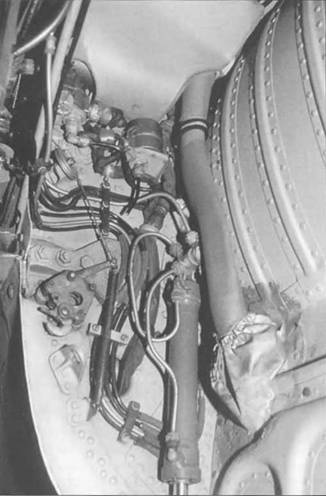

Несколько шлангов гидравлической системы и кабеля электрической хорошо видны на левой створке шасси этого восточногерманского МиГ-21МФ. Обычно основные стойки шасси красились светло-серым.
