Механики ВВС ЧССР обслуживают основное шасси МиГ-21МФ («черный 5302 1 серийный 965302). Самолет стоит на подпорках. На левом крыле лежит защитное покрытие.

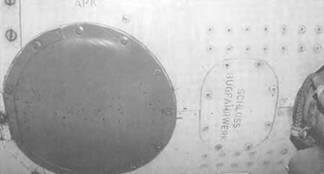

Внешнее прикрытие антенны АРК-10 в нижней части фюзеляжа. Эта система служила для навигации и наведения с земли. Оно располагалось между стойкой основного шасси и аккумуляторным отсеком. Окрашено зеленым Radome Green (FS24108) на всех МиГ-21МФ. Интересно, что на этом восточногерманском МиГ-21МФ надпись «АРК» осталась на русском, в то время как все остальные – на немецком.

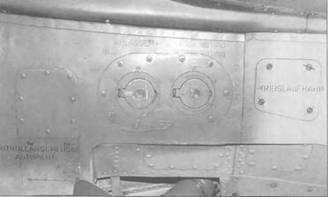

Мести подключения внешнего электричества. Слева для подключения 27 вольт, справа – на 115 вольт. Внешнее АПУ использовалось на земле, когда двигатель не был запущен.

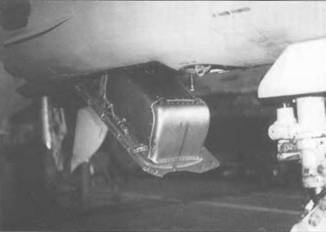

Сразу за стойкой основного шасси находился аккумуляторный отсек с двумя батареями 15-СКС-45. С помощью этих батарей питалась вся электрическая система самолета во время полета.

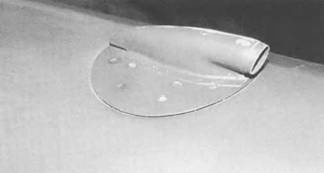

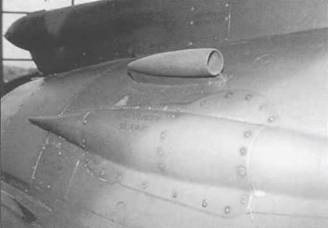

На МиГ-21МФ применялись два типа вспомогательных воздухозаборников. Наиболее распространенным было расположение непосредственно на фюзеляже. Все они прикрывались специальными красными заглушками.

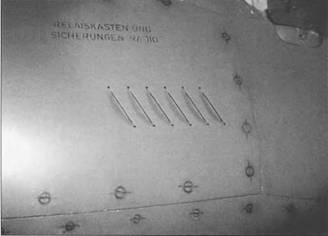

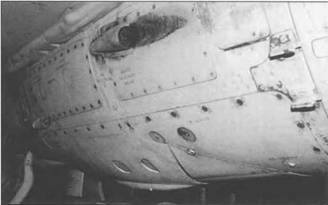

На правой панели доступа к АП-155 располагался небольшой воздухозаборник в виде пяти прорезей. На левой стороне такого не было. На МиГ-21ПФ и ПФМ такой воздухозаборник располагался наоборот на левой стороне.

Места крепления стартового ракетного ускорителя СРПД- 99 находились по обеим сторонам фюзеляжа МиГ-21МФ. Такая система использовалась для уменьшения дистанции взлета самолета.

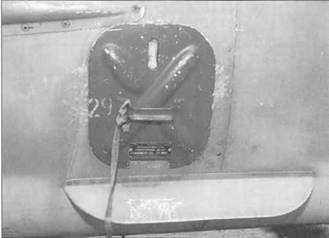

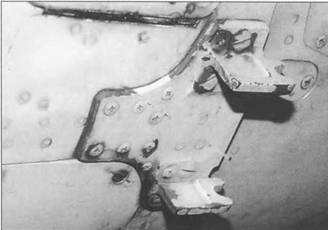

Переднее место крепления системы СРПД-99. Ракета использовалось только один раз и после взлета сбрасывалась.

Заднее место крепления СРПД-99. С помощью пневматики ракета после взлета отсоединялась от самолета. Такая система применялась на МиГ-21 начиная с модификации МиГ-21 ПФМ.

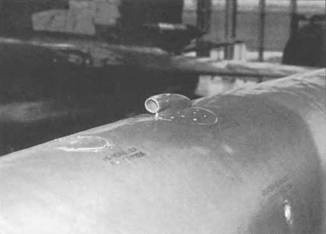

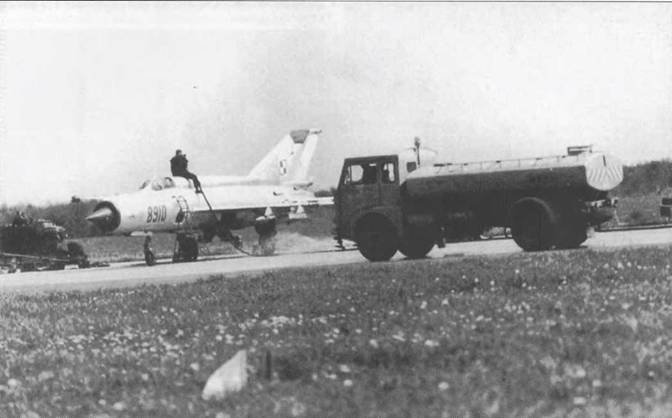

Заправка польского МиГ-21МФ («красный 8910») серийный 968910). Все топливо в самолет заливалось через центральный клапан, который находился на верху гаргрота. Машина, видимая на фотографии справа – применялась для мытья взлетной полосы.

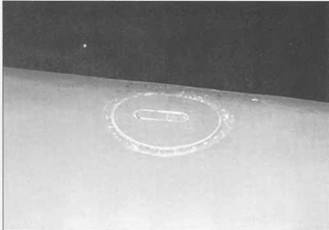

Узел для заправки сжатым воздухом шесть бачков самолета. Он появился только на МиГ-21 СММ. На ранних вариантах МиГ-21 заправка воздухом происходила через специальные переходники в топливной системе.

Прямо перед узлом заправки воздухом находился узел для заправки топливом.

Антенна системы СОД-57М располагалась па самой законцовке киля. Рядом находился белый проблесковый фонарь.

Более детальное фото узла заправки топливом МиГ-21 МФ. Внутренний запас топлива на МиГ-21 МФ достигал 2600 литров. Этот запас мог увеличиваться за счет трех подвесных баков по 490 литров – одного на центральном пилоне и по одному – на подкрыльевых.

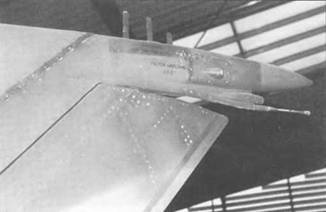

На киле располагалось большое количество антенн различного назначения. Прежде всего это диэлектрическая панель радио Р- 802, потом трехсоставная системы СРО-2 «Хром», а затем антенна СПО-Ю «Сирена».

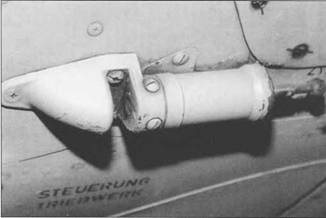

Детальное фото вспомогательного воздухозаборника форсажной камеры. На стоянке он закрывался специальной заглушкой.

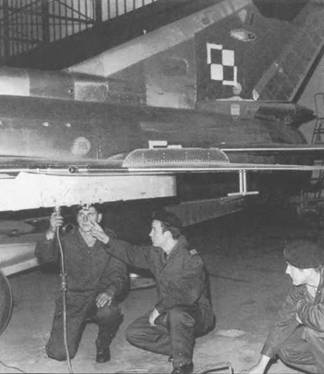

Польские механики обслуживают МиГ-21МФ («красный 9114» I серийный 969114), октябрь 1974 года. На киле сразу над «шаховпицами» находится индукционный сенсор ИД-2 компаса КСИ-2.
