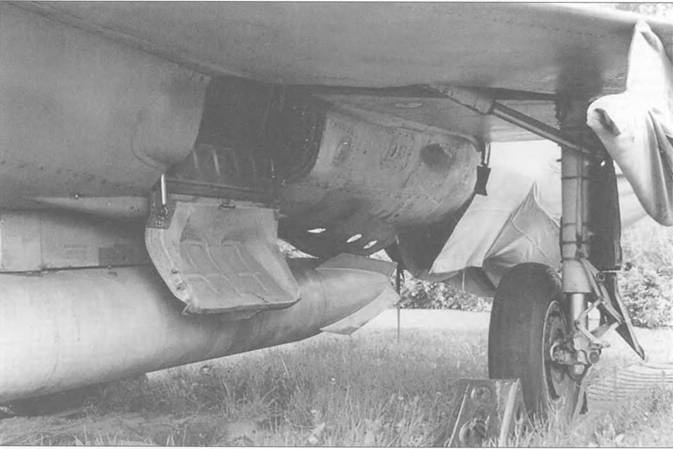

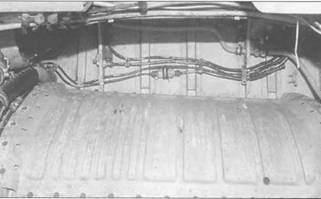

Различные провода и кабеля прямо таки охватывают правую нишу уборки шасси. Кислородные шланги – голубые, черные – сжатый воздух, желтые – топливопроводы. Цветная маркировка сильно облегчала обслуживание самолета на земле.

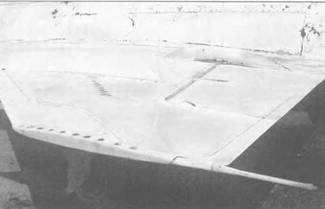

Законцовка крыла МиГ-21ПФ. Такая конструкция позволяла более эффективно контролировать самолет на малых высотах.

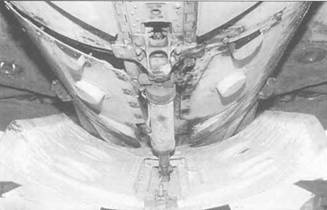

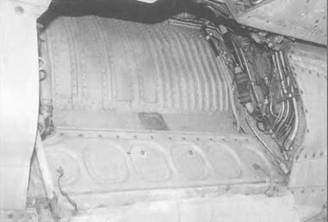

МиГ-2ШФ стал первым вариантом МиГ-21, на котором на основной стойки шасси стояло колесо КТ-92. Сама шина была большей – диаметром 800 мм и шириной в 200 мм. Увеличенное колесо потребовало увеличить глубину ниши. КТ-27, которое стояло на МиГ- 21Ф-13 имело диаметр только 660 мм и ширину в 200 мм. Установка новой шины была обусловлена увеличением массы самолета – так, МиГ-21Ф-13 имел взлетную массу в 8625 кг, а МиГ-21ПФ – 8770 кг.

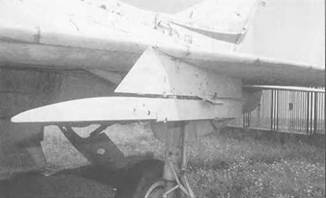

Конструкция центрального тормозного щитка осталась такая же как и на ранних МиГ-21. Щиток подымался гидравлической системой на 40°. Дальнейший подъем был невозможен из-за подвески топливного бака на 490 литров на центральном пилоне. Четыре отверстия служили для снижения давления в ходе полета.

Пилон для пуска ракет АПУ-7 хорошо виден на этом болгарском МиГ-21ПФ. Он использовался для запуска УР РС-2УС или Р-ЗС.

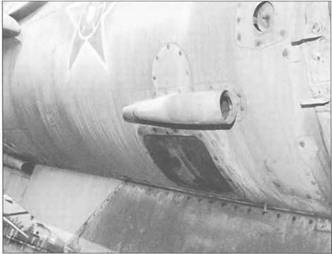

Антенна телеметрии РПЧ в задней части фюзеляжа этого болгарского МиГ-21ПФ. Зеленая фибростеклянная секция прикрывает передатчик МРП-56П.

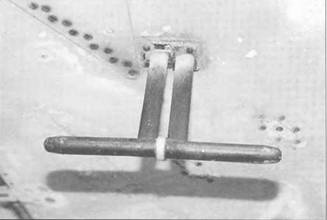

Т-образная антенна радиоальтиметра РВ-УМ монтировалась на нижней поверхности каждого крыла.

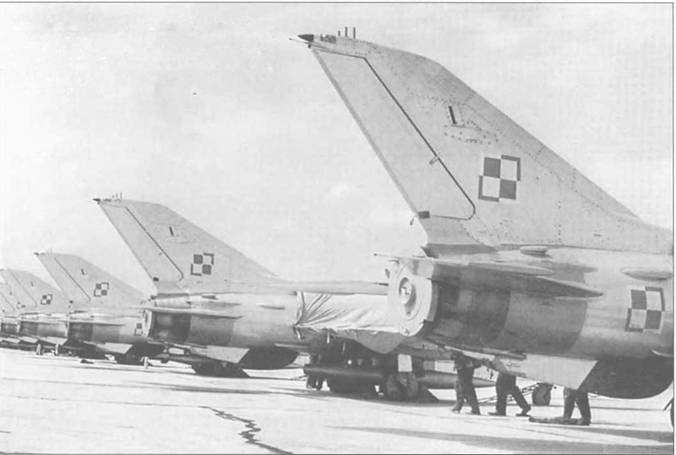

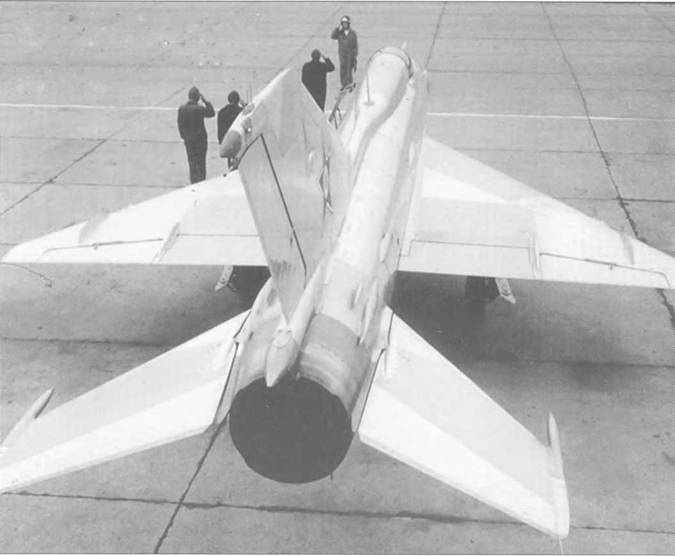

Несколько МиГ-21ПФ на одной из польских авиабаз. Сопла двигателей прикрыты защитными крышками, что было стандартной практикой для всех МиГов. Над «шаховницей» хорошо виден передатчик СОД-57М.

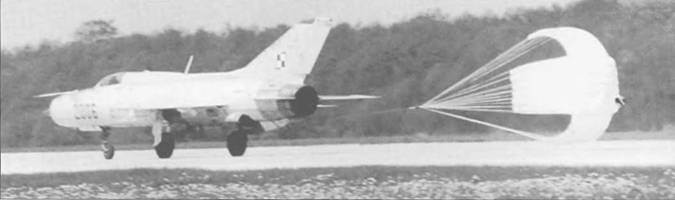

Посадка польского МиГ-21ПФ («красный 2006серийный 762006). С помощью тормозного парашюта посадочный путь сокращался до 400 метров.

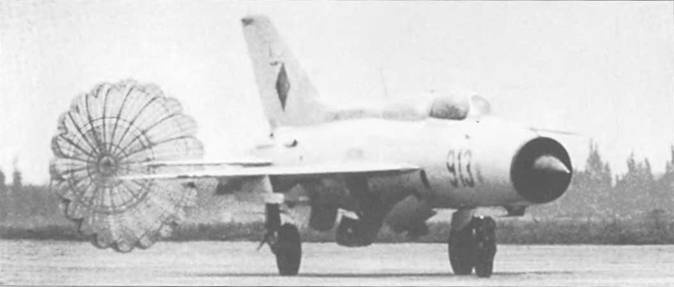

Посадка с помощью тормозного парашюта восточногерманского МиГ-21ПФ («красный 913» I серийный 761114).

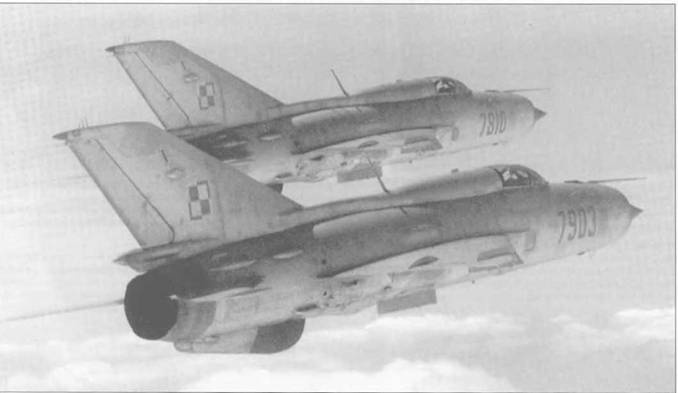

Пара польских МиГ-21ПФМ («красный 7903» и «красный 7810») отрабатывают групповую слетанность где-то над Польшей. Отсутствие ракет и подвесного бака позволяет предположить что это учебный полет. Большинство польских МиГ-21ПФМ несли четырехзначные номера. Главным внешним отличием от МиГ-21Ф-13 была другая конструкция фонаря и хорда над фюзеляжем. Кроме того, на истребителях стоял более мощный двигатель Р-11Ф2С-300.

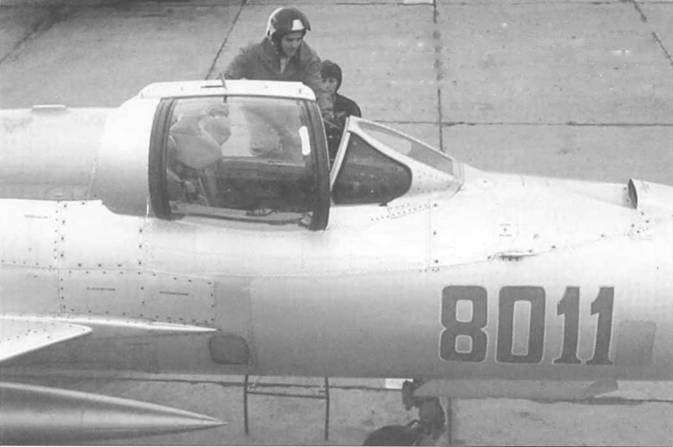

Пилот румынских ВВС занимает свое место в МиГ- 21ПФМ («красный 8011»). Хорошо видно, что фонарь откидывается вправо. Кроме того, на МиГ-21ПФМ стояло усовершенствованное катапулътпое кресло КМ-1.

На самолет подвешено топливный бак на 490 литров.

Механики докладывают румынскому летчику о готовности самолета к вылету. На большинстве МиГ-21 стран Варшавского договора на верхних поверхностях 03 не было до середины 70-х годов. Хорошо виден контейнер тормозного парашюта ПТ-21УК.

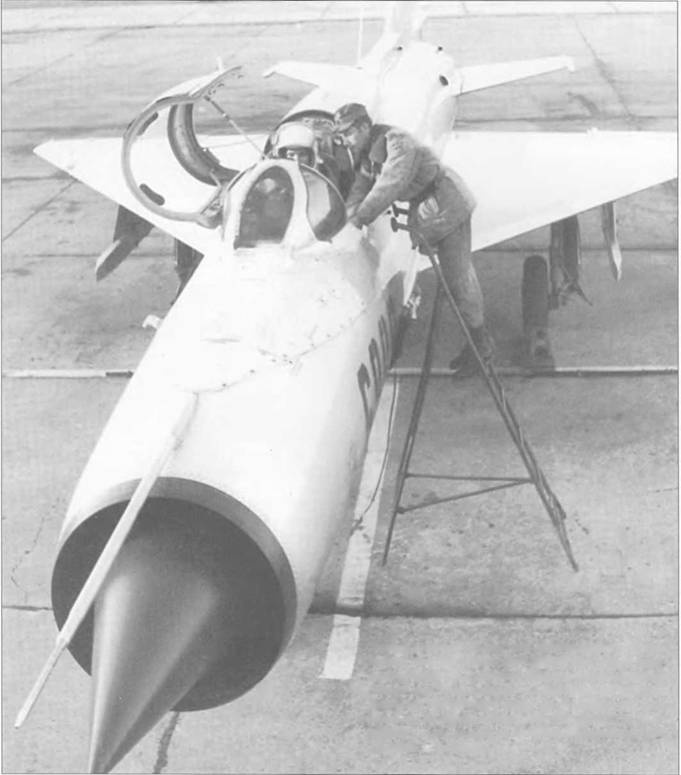

Техники готовят польский МиГ-21ПФМ к вылету. Фонарь кабины откинут вправо. МиГ-21ПФМ был первым вариантом истребителя, в кабине которого стили два зеркала заднего вида. Позже они же использовались на машинах семейства МиГ-21СММ. Только на МиГ-21 МФ они были заменены на зеркало заднего вида ТС-27ЛМШ. На МиГ- 21ПФМ также впервые стоял усовершенствованная РЛС РП-21МА «Сапфир».

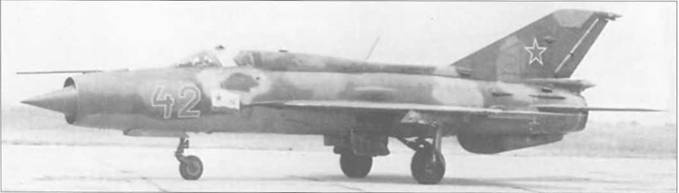

МиГ-21ПФМ («красный 42») из состава авиации ВМФ СССР, о чем свидетельствует флаг на фюзеляже. Самолет сфотографирован на полигоне «Нитка» (Саки, Крым). Камуфляж состоит из пятен двух оттенков зеленого и коричневого сверху и светло голубой снизу.
