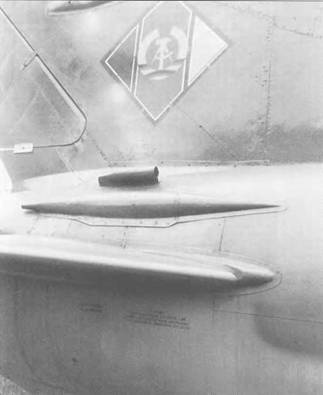

На этой фотографии восточногерманского МиГа хорошо видно расположение индикатора положения относительно земли ГИК- 1. Основой прибора была гониометр, который вырабатывал электричество, которое во взаимодействии с магнитным полем земли и показывало положение самолета относительно земли. Самолеты МиГ-12Ф-12 поставлялись без этого прибора.

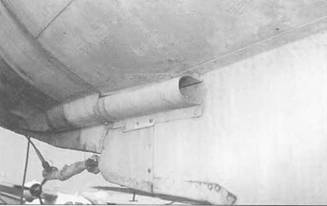

Система воздушного охлаждения двигателя Р-11Ф-300. Кроме того, сюда же отводились использованные газы при форсаже.

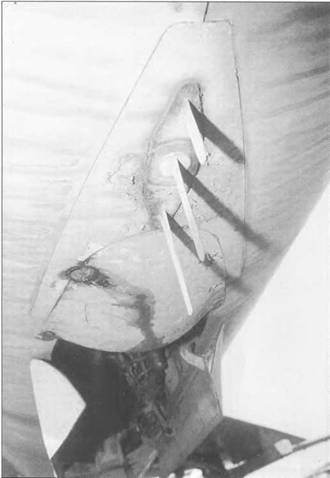

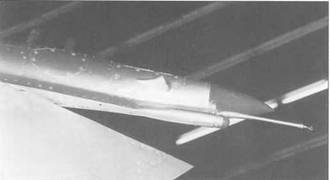

Законцовка киля МиГ-21Ф-13 была темно-зеленой. Тут располагалась антенна СОД-57 М. Блистер перед системой СОД-5 7М монтировался только на экспортных МиГах, на которых не была системы «Сирена» 2.

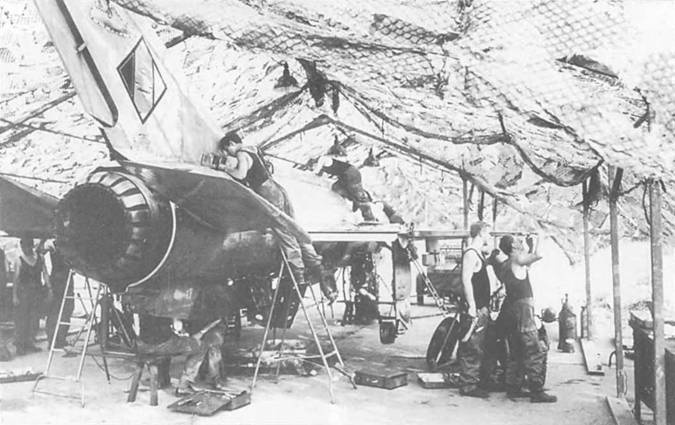

Обслуживание восточногерманского МиГ-21Ф-13 под камуфляжной сеткой. Как было принято в странах Варшавского договора немецкие летчики постоянно отрабатывали базирование истребителей на полевых площадках. Два механика работают с гидравлическим домкратом.

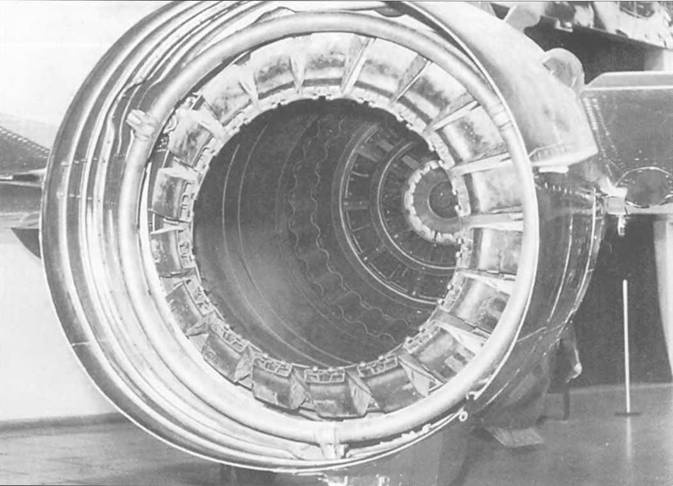

Степень открытия камеры Р-11Ф-300 контролировалось электрически управляемой гидравлической системой. Три крепления находились на позиции 2,6 и 10 часов. Три форсунки подавали топливо во время включения форсажного режима. Двигатель запускался с генератора ГСР-СТ-1200-ВТ-21.

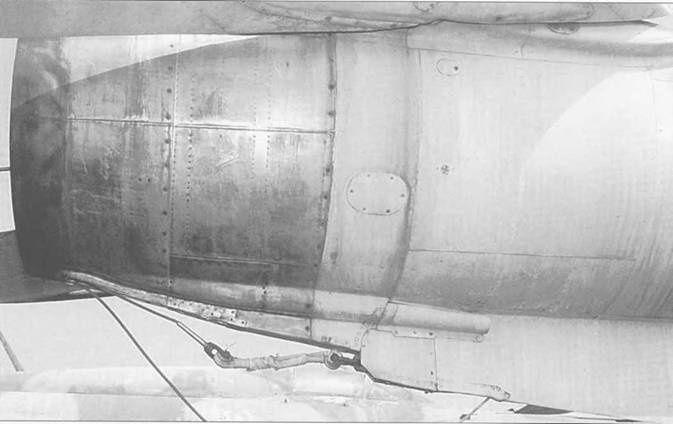

Задняя часть двигателя Р-11Ф-300 была сделана из титана в отличии от алюминиевого корпуса самолета.

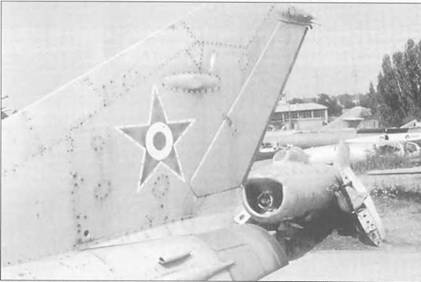

Индикатор положения относительно земли ГИК-1 монтировался на правой стороне киля МиГ-21 Ф-13 (на этой фотографии выше венгерской звезды). Хвостовое оперение МиГа двигалось на 25° вправо и влево.

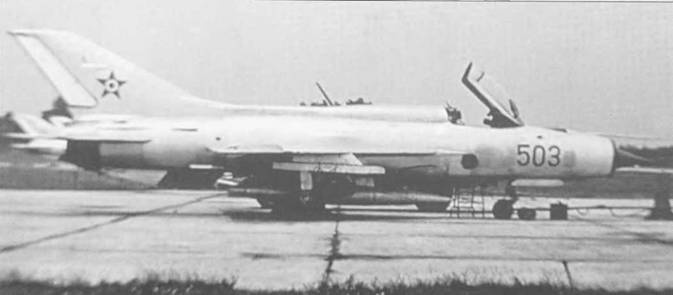

МиГ-21ПФ («красный 503») на аэродроме базирования. Под фюзеляжем подвешен бак на 490 литров. Причем такой же конструкции как и на ранних МиГах. Подкрыльевые пилоны АПУ- 13 были предназначены для запуска Р-ЗС. МиГ- 21ПФ был первым всепогодным перехватчиком на вооружении ВВС СССР. Кроме того, на этих самолетах убрали 30-мм пушку.

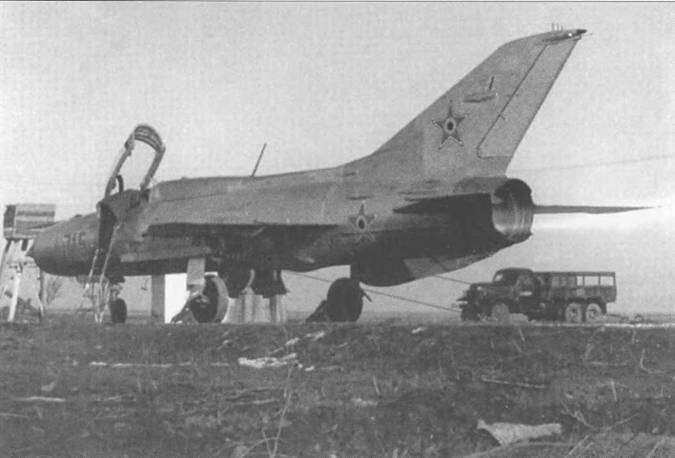

МиГ-21ПФ («красный 715» серийный 760715) проходит проверку двигателя перед взлетом. Для экономии аккумуляторов запуск осуществлялся с спецмашины.

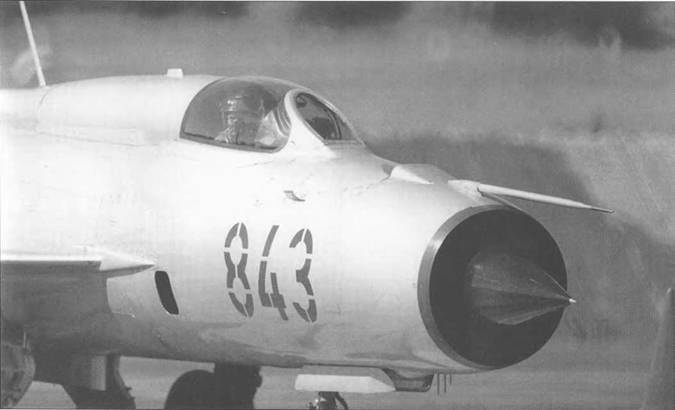

МиГ-21 Г1Ф («красный 843»/761005) рулит по аэродрому. Хорошо видна установка РЛС РП-21 «Сапфир». Антенна ПВД перенесена на верх фюзеляжа. Антенны системы опознания «свой-чужой» находятся перед носовой стойкой. МиГ-21ПФ не нес никакого внутреннего вооружения, хотя некоторые самолеты были приспособлены для использования подвесного пушечного контейнера ГП-9 со спаренной 23-мм пушкой ГШ-23 и 200 снарядами. На пилоте шлем ЗШ-З и кислородная маска КМ-32. Самолет из состава Jagdfliegergeschwader 8 “Hermann Matern”, авиабаза Марксвальде, 1 мая 1965 года. После снятия с вооружения МиГов этой модификации правительство ГДР планировало продать их Ирану. Помешало этому объединение Германии 3 октября 1990 года. Иранцы хотели вооружить мигами авиационные части КСИР («стражей исламской революции»).

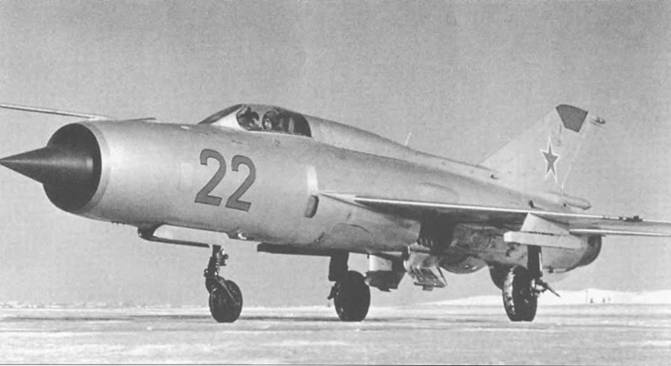

МиГ-21ПФ поздних серий имели хорду над фюзеляжем, характерную для МиГ-21ПФМ. Одновременно была увеличена площадь киля с 3.8 М2 до 5.3 М2. Установлен контейнер для тормозного парашюта ПТ-21УК. Причем на большинстве машин стояли старые ПТ-21, а новая модификация шла только на самолеты, поставляемые на вооружение ВВС СССР и ВВС Индии. Этот советский МиГ-21ПФ («красный 22») рулит по заснеженной полосе. В верхней части киля смонтирован приемо-передатчик Р-802В (зеленая панель), чего не было на ранних МиГах.

На МиГ-21ПФ была переработана система уборки и выпуска носовой стойки шасси. Даже несмотря на то, что на МиГ-21ПФ использовалось тоже шасси (КТ-38), как и на МиГ-21 Ф-13.

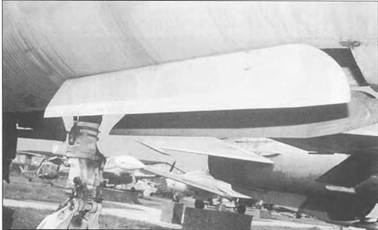

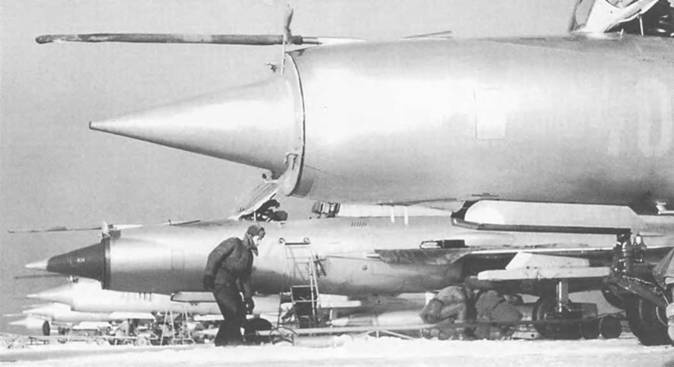

На стоянке на носовой конус МиГов одевался защитный конус большего диаметра – обычно красного цвета, как на этих МиГ-21ПФ ВВС Польши.

Как на МиГ-21ПФ, так и на МиГ-21ПФМ использовалась система СР0-2М «Хром-Никель». Антенна этой системы монтировалась сразу за передней стойкой шасси. Ранние модификации МиГ-21 ФФ-13 оснащался более ранней системой СРО-2 «Хром».
