Иногда силами экипажей устанавливался еще и пятый пулемет у штурмана над турелью Икария, порой вместо переднего пулемета в гондоле монтировалась 20-мм пушка MG-FF. Два дополнительных пулемета ставили в бортовых окнах фюзеляжа, по одному справа и слева, в этом случае в экипаж включался еще один воздушный стрелок. На некоторых Не-111Р-4 в хвостовом конусе фюзеляжа фиксировано монтировался пулемет MG-17 калибра 7,92 мм.

На Не-111Р-4 введена подвеска 835-литрового топливного бака на левом бомбодержателе, что увеличило запас топлива с 3450 л до 4285 л. Под фюзеляжем над створками бомбоотсека были установлены два внешних бомбодержателя PVC-1006, на каждый держатель можно было подвесить до 1000 кг бомб. Иногда на Не-111Р-4 использовались внешние держатели ЕТС-2000 для одной 2500 кг бомбы. Внешняя подвеска бомб снижала скорость самолета на 35 - 50 км/ч.

Дополнительное вооружение и броня увеличили массу пустого с 6250 кг у He-111P-2 до 6350 кг Не-111Р-4, максимальный взлетный вес вырос с 12 700 кг до 13 500 кг. Как результат максимальная скорость на высоте 5000 м упала до 398 км/ч, крейсерская скорость составляла 370 км/ч. За счет увеличения количества топлива дальность выросла до 2450 км, хотя при бомбовой нагрузке в 2000 кг дальность резко падала.

Выпуск партии из 224 Не-111Р-4 был завершен в конце 1939 г. К концу 1943 г. большинство Не-111Р-4 переделали в учебно-тренировочные самолеты. После завершения производства Не-111Р-4 фирма Хейнкель изготовила 24 Не-111Р-5. От Не-111Р-4 эти самолеты отличались несколько измененным составом оборудования, внешних отличий не имелось. На большинстве Не-111P-5 стояло два внешних бомбодержателя PVC-1006. Несколько Не-111Р-5 доработали в разведчики погоды, еще несколько переделали в торпедоносцы.

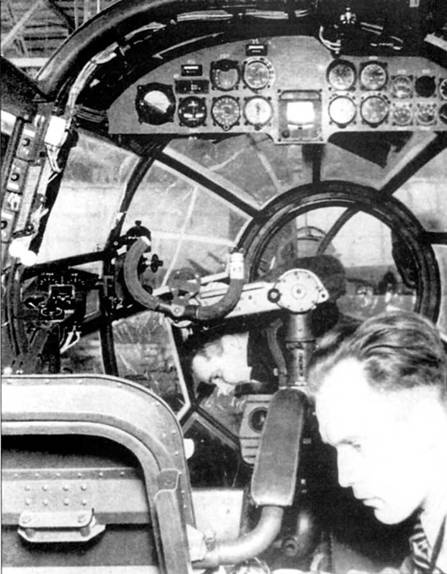

Рабочий монтирует оборудование в кабине Не-111Р-2. Обратите внимание на расположение приборной доски – на потолке, место летчика сдвинуто к левому борту. Пилотажно-навигационные приборы сгруппированы в правой части приборной доски, приборы контроля работы двигателей – в левой. В начале второй мировой войны интерьеры кабины самолетов люфтваффе стали окрашивать не в серый, а в черно-серый (RLM-66) цвет.

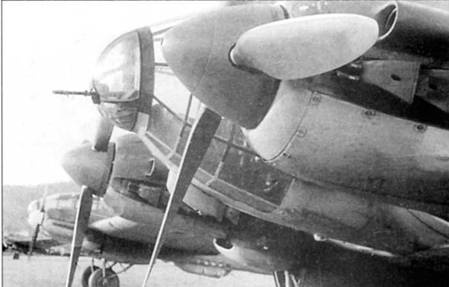

В носовой стрелковой точке Не-111P стоял 7,92-мм пулемет Рейнметалл MG-18. Пулемет монтировался в шаровой турели Икария GD- А1114, сходной с турелями, которые использовались на Не-111 более ранних модификаций. Длина пулемета MG-18 – 108 см, масса 7,1 кг, скорострельность 1100 выстрелов в минуту. Магазины барабанного типа на 75 патронов крепились к казенной части пулемета.

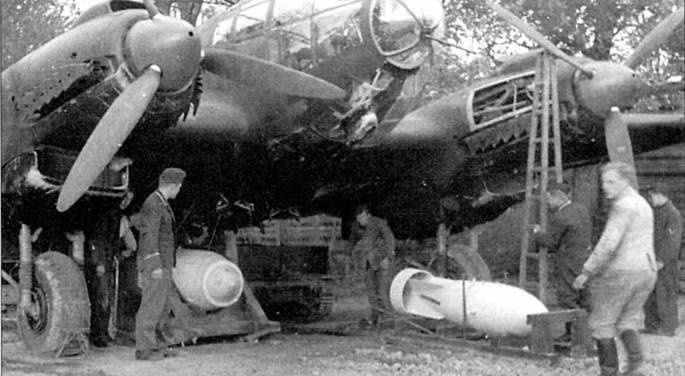

Оружейники подвешивают на Не-111P 1000-кг бомбу SC-1000. Бомбардировщику предстоит боевой вылет на Англию, 1940 г. Бомбы крепятся к внешним держателям ЕТС-2000, смонтированным на нижней поверхности фюзеляжа. При установленных держателях ЕТС-2000 подвеска бомб во внутреннем отсеке самолета невозможна, однако ЕТС-2000 позволяет увеличить калибр и суммарную массу бомбовой нагрузки.

Бомбы н бомбодержатели

250-кг бомба

1000-кг бомба

внешний бомбодержатель ETS 2000

внешний бомбодержатель РУС 1006

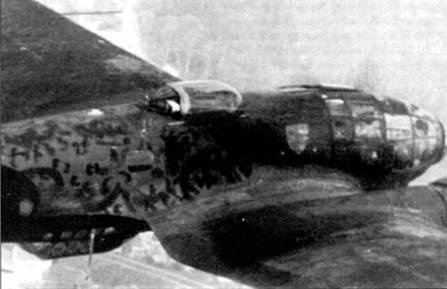

Не-111Р-2 из KG-55 в полете над Северной Францией, конец 1940 г. Хорошо видна верхняя стрелковая точка, закрытая сдвижным прозрачным колпаком.

Серийный выпуск Не-111Р-6 начался в Мариенеэ и Висмаре в начале 1940 г. На самолете стояло два двигателя DB-601N мощностью по 1175 л.с. Новая силовая установка привела к увеличению максимальной скорости до 440 км/ч на высоте 5000 м, но увеличенный расход топлива у более мощных двигателей привел к снижению дальности полета до 1970 км. Оборонительное вооружение было увеличено путем установки спаренных пулеметов Маузер MG-18Z калибра 7,92 мм на верхней и нижней стрелковых точках, одновременно поставили броню на подфюзеляжную гондолу. Несколько Не-111Р-6 доработали в буксировщики планеров с изменением обозначения на He-111P-6/R2.

В начале 1940 г. было построено несколько Не-111Р-7 и Не-111Р-8, в основном эти самолеты использовались в качестве учебно-тренировочных. Фирма Хейнкель изготовила на экспорт несколько Не-111Р-9, вариант He-111P-4. Машины предназначались для Королевских ВВС Венгрии, но до отправки в Венгрию самолеты мобилизовали люфтваффе. В люфтваффе самолеты приспособили для буксировки планеров. Венгрия получила десять Не-111Р-6 в 1942 г., ранее самолеты основательно полетали в составе люфтваффе. Венгры использовали их в качестве дальних разведчиков. Хейнкель на заводе в Мариенеэ в конце 1938 -начале 1940 г.г. изготовила 451 из 739 He-111P. Оставшиеся 288 самолетов были построены фирмой Дорнье в Висмаре и фирмой Арадо в Варнемюнде.

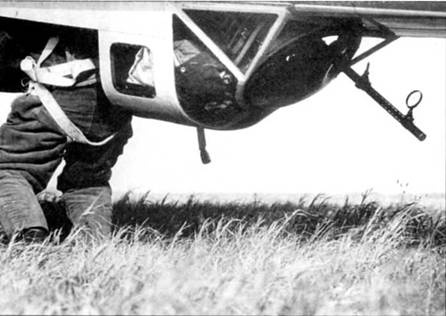

Нижний стрелок занимает свое место в подфюзеляжной гондоле He-111Р перед боевым вылетом на Польшу, 1939 г. Хорошо виден ствол и кольцевой прицель пулемета MG-15.

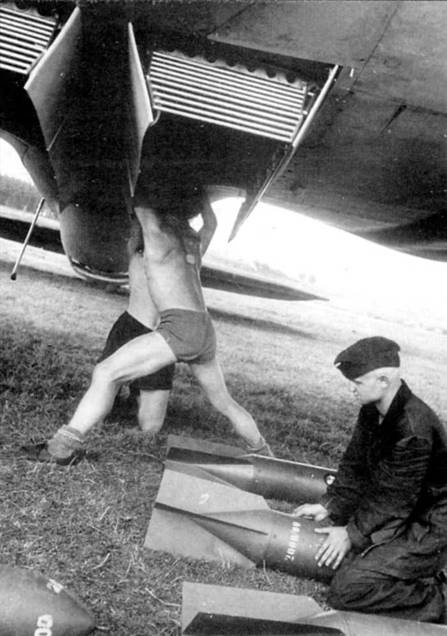

Подвеска 250-кг бомб SC-250 во внутренний бомбоотсек бомбардировщика Не-111P, Польская кампания, 1939 г. Бомбы загружаются в отсек в вертикальном положении оперением вниз. В бомботсеке можно рагместить на бомбодержателях ESAC в два ряда восемь бомб SC-250; 250 кг – максимальный калибр бомбы, которые входят во внутренний отсек. Обратите внимание на профилированные решетки в торцах бомбоотсека. Решетки служат для ламиниризации воздушного потока при открытых створках бомбоотсека.
