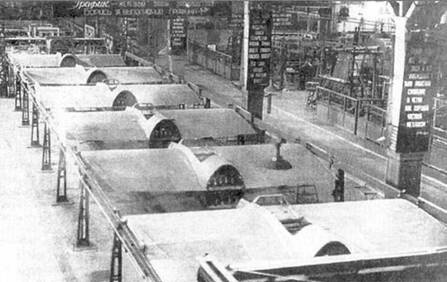

Техническое описание касается самолета, выпускавшихся заводом № 23. Все исключения оговорены в тексте.

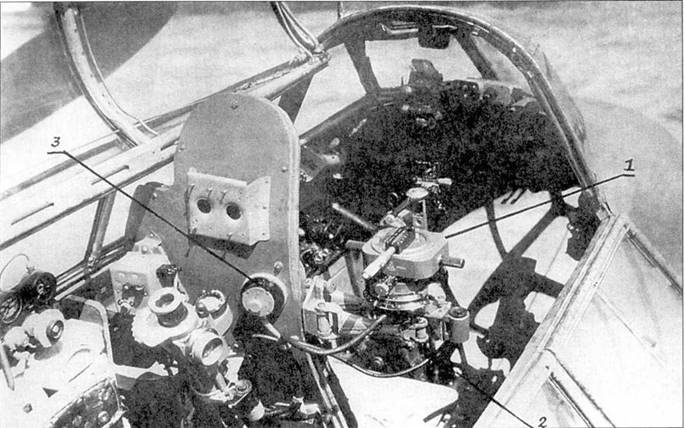

Кабина Ту-2. Цифрой I обозначен прицел ПТН-5 в боевом положении.

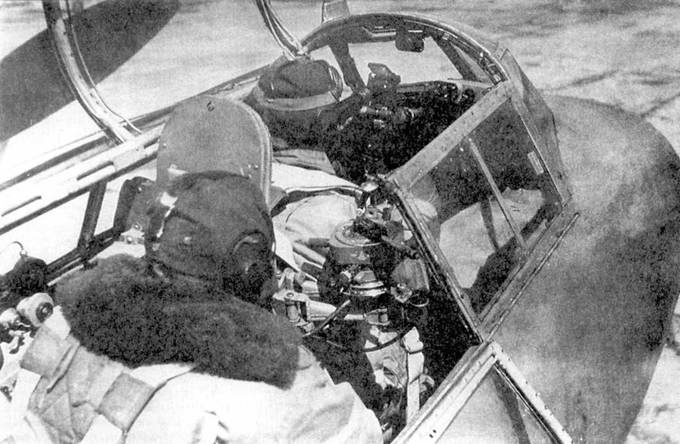

Пилот и штурман в кабине Ту-2. Справа от штурмана прицел I/TH-5.

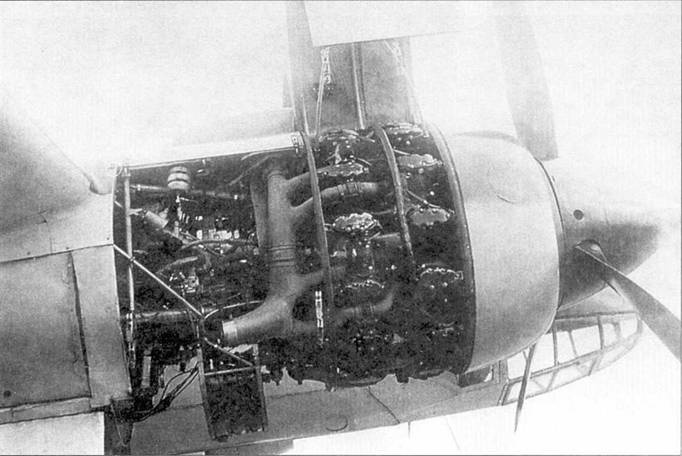

Звездообразный двигатель АШ-82ФН с опущенным и поднятым капотом. Видна моторама и коллектор выхлопных газов. Под коллектором можно увидеть маслорадиатор.

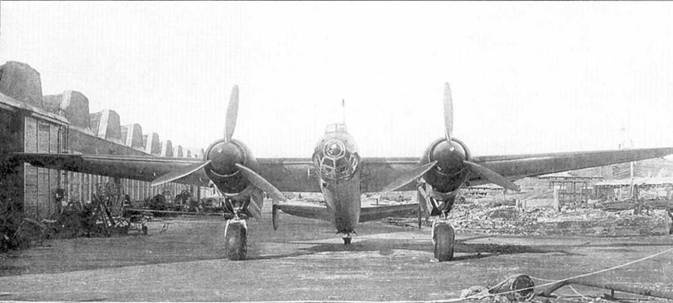

Ту-2 — двухмоторный пикирующий бомбардировщик, построенный по схеме свободнонесущего высокоплана со сдвоенным хвостовым оперением и убирающимся в полете шасси.

Экипаж состоял из четырех человек: пилота, штурмана-бомбардира, стрелка-радиста и стрелка. Пилот один из членов экипажа сидел лицом в направлении полета. Его кресло штампованно из бронелиста и регулируется по вертикали в пределах 80 мм и по горизонтали в пределах 250 мм (с 50-й серии). Пилот сидит на парашюте ПЛ-3. Штурман сидит за спиной пилота на складном кресле, состоящим из двух частей. Стрелок-радист занимает место в задней кабине, сидя спиной к направлению полета. Четвертый член экипажа — стрелок — лежит на животе ногами в направлении полета.

Фонарь передней кабины имеет каркас из сваренных стальных труб. Верхняя часть фонаря открывается влево, а в задней стенке фонаря установлен пулемет.

Фонарь кабины стрелка-радиста находится в центральной части фюзеляжа и состоит из двух частей, одна из которой закрывает летчика, а другая — пулемет. В походном положении пулеметная створка опущена и плавно вписывается в силуэт самолета. Перед тем как открыть огонь, стрелок поднимал створку, сдвигая ее под вторую створку, освобождая пулемет. Начиная с самолета «21/50» выпуска завода № 23 (начиная со 2-й серии выпуска завода № 166) сдвигаемую створку заменили неподвижной створкой.

Места членов экипажа защищались бронеплитами, способными выдерживать попадание 20-мм снарядов. Масса бронирования составляла 244,2 кг. Пилота защищала 15-мм бронеспинка кресла и 15-мм плита вдоль левого борта. Штурмана снизу защищала 8-мм плита, со спины 15-мм плита и справа 6-мм плита. Стрелка-радиста защищала 12-мм плита со спины и 6-мм снизу. Лежащего стрелка также защищали плиты снизу и сзади. Использовались двухслойные плиты: основная плита толщиной 20 мм с 1,5-мм экраном, который защищал от разлетающихся осколков.

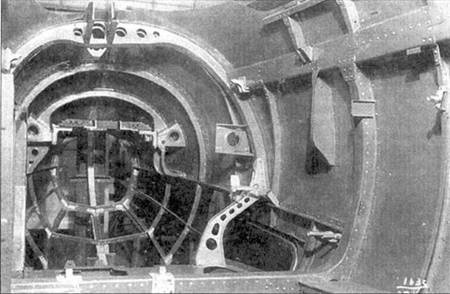

Фюзеляж самолета технологически делится на три части: носовую, центральную и хвостовую. Носовая часть выполнена в виде каркаса с гладкой обшивкой. В ней расположена кабина пилота и штурмана. Каркас носовой части состоит ил десяти шпангоутов и четырех коробчатых лонжеронов. Обшивка дюралевая толщиной 1,5 мм кроме фрагмента между 1-м и 3-м шпангоутами, который сделан из 6-мм фанеры (на самолетах первых двух серий обшивка вся была фанерной). Нос самолета между 1-м и 3-м шпангоутами остеклен в нижней части вставками из оргстекла толщиной 6 мм. Начиная с 57-й серии площадь остекления увеличили. Сверху, за 4-м шпангоутом начинается фонарь кабины пилота и штурмана.

Двигатель Ту-2 с открытым капотом, шасси и стойка.

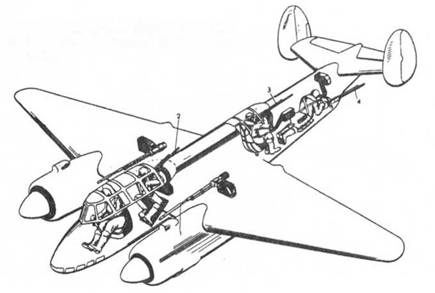

Огневые точки Ту-2. 1. Пушки в крыльях. 2. Станок ВУС-1. 3. Станок ВУБ-68. 4. Станок ЛУ-68.

20-мм пушка ШВАК, установленная в крыле.

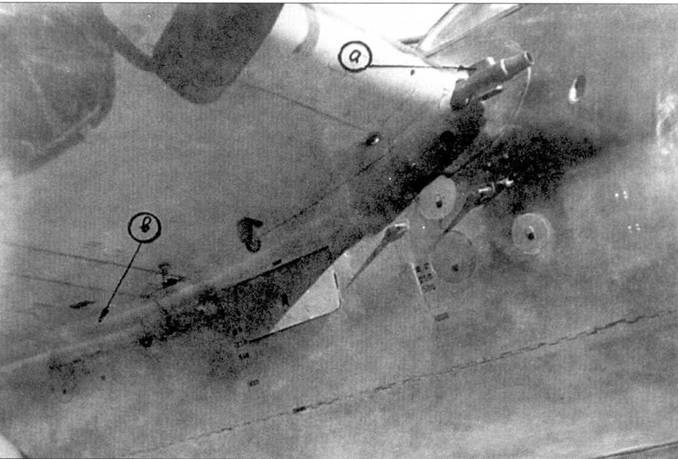

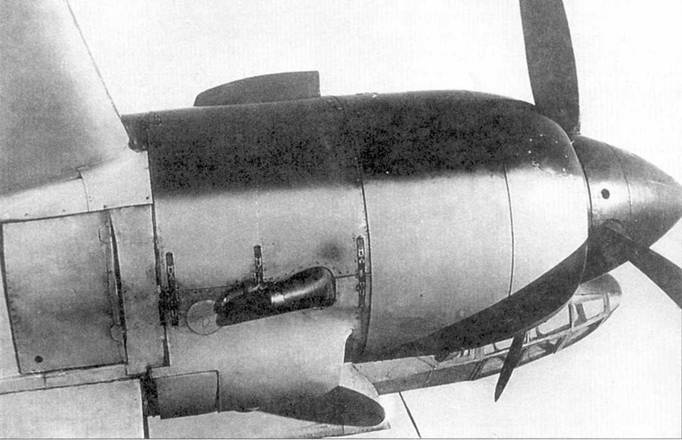

А. Дульный тормоз. Б. Нижняя крышка пушечного отсека.

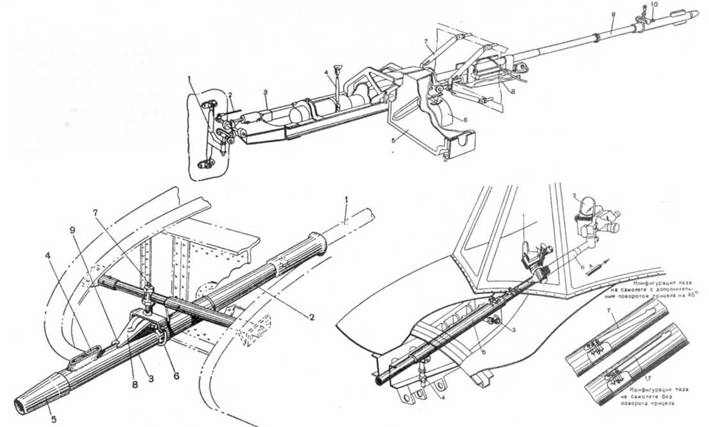

Пушка ШВАК и крепление. 1. Заднее крепление. 2. Кабель аварийного спуска. 3. Лафет. 4. Винт. 5. Патронный ящик. 6. Отражатель гильз. 7.. Переднее крепление. 8. Щиток. 9. Пламегаситель. 10. Дульный тормоз.
