Габариты самолета Ту-2

Габариты самолета Ту-2

Длина: 13,80м

Размах: 18,86 м

Высота в полете (с винтами): 4,55 м

Высота на земле (с винтами):4,84 м

Площадь крыла: 48,8 м²

Удлинение крыла: 7,3

Средняя аэродинамическая хорда крыла: 3,25 м

Площадь элеронов: 3,303 м

Размах закрылков: 10,60 м

Стреловидность крыла: 2°

Угол возвышения консолей: +7°1′

Площадь горизонтальных стабилизаторов: 8,72 м²

Удлинение горизонтальных стабилизаторов: 3,22

Площадь шайб руля: 5,32 м²

Расстояние между шайбами: 5,3 м

Колея главного шасси: 5,4 м

База: 8,70 м

Тy-2, Тихоокеанский флот, ноябрь 1946 года. Самолет голубого цвета, на бортаx и сверху пятна серо-синего цвета.

Ту-2, Закавказский ВО, 1947 год. Пятнистый камуфляж оливковый/песочный/черный, днище светло-серый.

Ту-2 командующего 88-го БАД. 1945 год. Двухцветный камуфляж: зеленый/светло-голубой

Кабина Ту-2

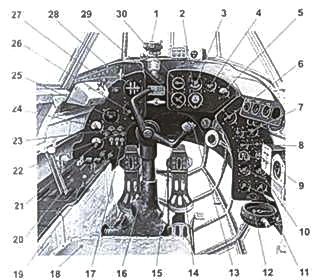

1. Рефлекторный прицел. 2. Указатель курса и расстоянии. 3. Курвиметр. 4. Вариометр. 5. Указатель радиокомпаса. 6. Часы. 7. Указатели давления впрыска. Я. Тахометры. 9. Указатели температуры головок цилиндров. 10. Указатели температуры масла. 11. Указатели давления масла. 12. Компас. 13. Гашетка. 14. Педаль. 15. Штурвал. 16. Стойка штурвала. 17. Переключатели пушки и шасси… 18. Кресло нилота. 19. Индикаторы пушки. 20. Панель управления двигателями и шасси. 21. Вольтметр. 22. Указатель выпущенного шасси (зеленая лампочка). 23. Указатель убранного шасси (красная лампочка). 24. Указатель положения закрылков. 25. Индикатор гирокомпаса. 26. Указатель перегрузки. 27. Лампочка регулятора триммера. 28. Искусственный горизонт. 29. Альтиметр. 30. Спидометр.

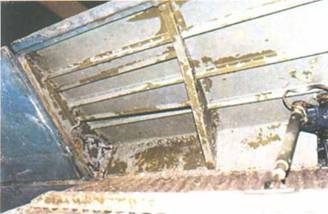

Выпущенный для посадки закрылок.

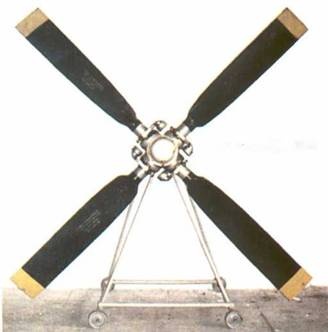

Винт АВ-9ВФ-21К.

Польский Ту-2, морская авиация. 1956 год. Типичный камуфляж: зеленый/голубой
