Сразу за носовой стойкой находились два аккумулятора 15СТС- 45А. Во время полета бортовая система питалась от генератора ГСР-СТ-1200-ВТ-21.

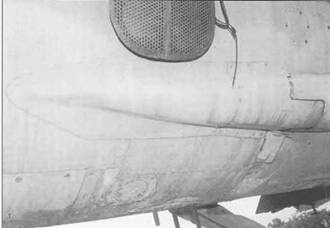

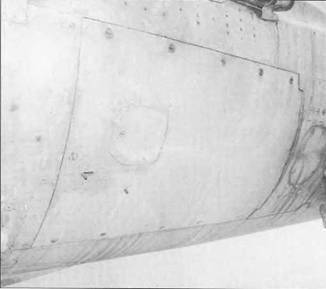

Левый тормозной щиток отличался по своей конструкции от правого. Вместо пушки по левому борту стояла авионика, необходимая для запуска и управления УР. На этом музейном аппарате правый и левый щиток поменяны местами, что было нехарактерно для строевых МиГов.

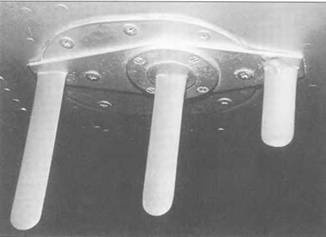

Антенна системы опознавания «свой-чужой» СРО-2 «Хром», которая использовалась практически на всех советских военных и гражданских самолетах, включая Ту-134.

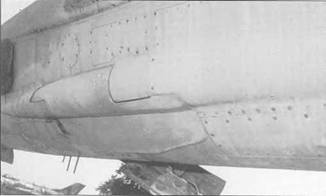

Хорошо видны отличия правого и левого щитков. Посредине смонтированы антенны СРО-2. Причем такая система монтировалась только на самолетах, предназначенных для СССР и стран Варшавского договора – на экспортных машинах ее демонтировали.

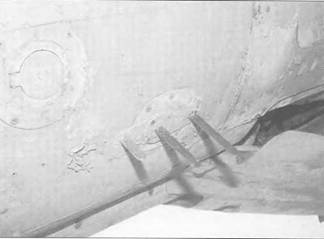

Другой вид на антенну СРО-2, установленную на МиГ-21Ф-13. На последующих модификациях ее перенесли с фюзеляжа.

Носовое колесо на МиГ-21Ф-13 КТ-38. Передняя стойка как правило красилась в светло серый. Это хорошо видно на болгарском МиГ-21 Ф-13 на авиабазе «Крумово».

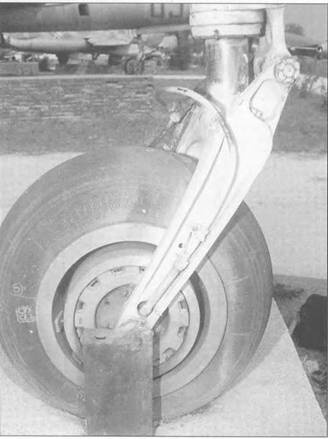

На КТ-38 монтировалось колесо диаметром 500 мм и шириной в 180мм. Такие колеса стояли на МиГ-21 Ф, МиГ-21Ф-13 и МиГ-21ПФ.

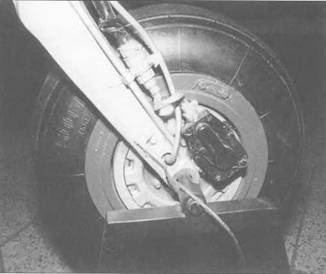

КТ-38 обычно комплектовались антиопрокидывающимися сенсорами УЛ-242М-5. При рулежке такое колесо поворачивалось на 360 градусов. На этом восточногерманском МиГ-21Ф-13 внутренняя часть колеса окрашена сипе-зеленым Blue Green (примерно FS25193), что было характерно для советских самолетов.

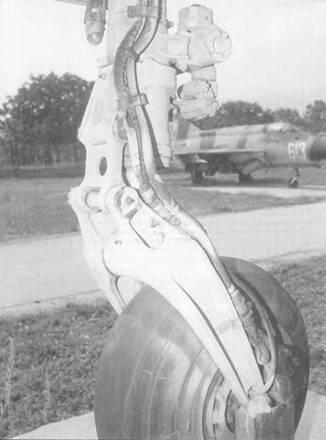

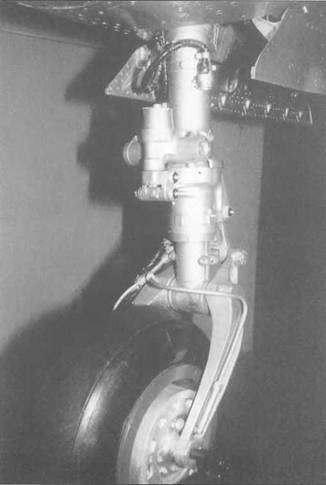

На этой фотографии хорошо видно устройство передней стойки. Она окрашена полностью в натуральный металл. Видны черные кабели, которые питают навигационный огонь ПП-2.

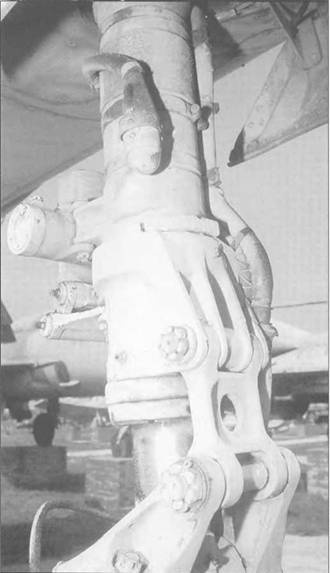

Вид сзади на носовую стойку МиГ-21Ф-13. Хорошо видно внутреннее устройство.

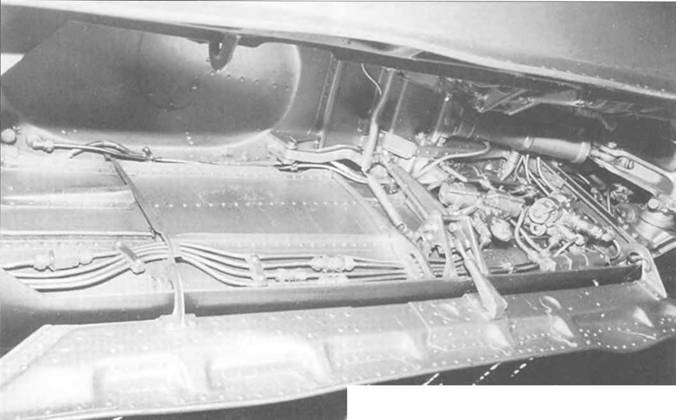

Отсек передней стойки шасси. Многочисленные провода гидравлической и пневматической системы. В случае отказа гидравлической системы стойка шасси выдвигалась пневматически или механически. На поздних МиГ-21Устройство было другое.

Навигационный огонь ПП-2 монтировался на правой стороне стойки носового шасси. Лампа предназначена для ориентирования наземного персонала.

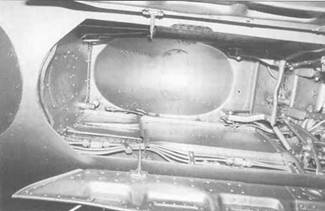

Еще один вид на внутреннюю нишу носового шасси. Углубление предназначено для КТ-38.

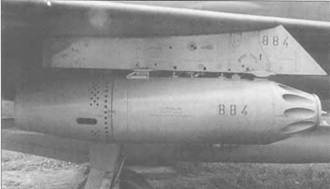

Блок НАР УБ-16-57 подвешенный под правую плоскость восточно-германского МиГ-21 Ф-13. В этом блоке находилось 16 57-мм НАР С-5. Каждая ракета была длиной от 830 мм до 1079 мм и массой от 3.6 кг до 5 кг в зависимости от варианта. Скорость вылета С-5 варьировалась от 450 мс до 725 мс.

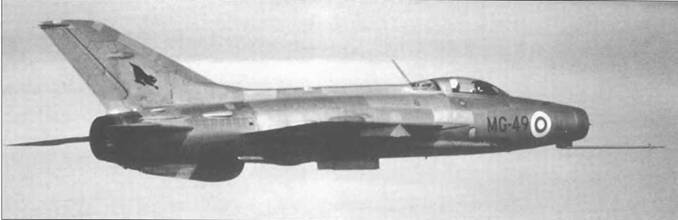

МиГ-21Ф-12 (MG-49/740409) из состава Havittajalentolaivue 31 (истребительной эскадрильи) ВВС Финляндии. Финляндия получила 22 МиГ-21 Ф-12 из СССР (первый прибыл 6 апреля 1963 года). Стандартно для экспортных машин отсутствовала СПО-2. за время эксплуатации финны потеряли в авариях четыре самолета. МиГ-21 Ф-12 спят с вооружения 17 января 1986 года.

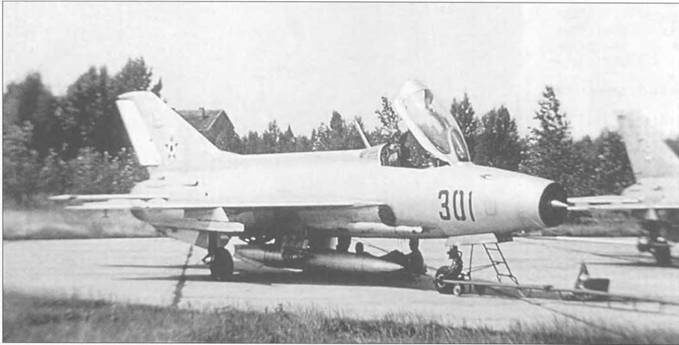

Венгерские ВВС получили свои первые МиГ-21Ф-13 в 1962 году. Первый публичный показ состоялся 4 апреля 1962 года во время авиапарада в Будапеште. Все венгерские самолеты были построены на ГАЗ-30. Этот МиГ («красны 1 301») с подвешенным топливным баком на 490 литров. Внешний бак был хорошим дополнением к внутреннему баку на 2280 литров на ранних МиГ-21Ф-13 и 2470 – на поздних. Венгры вывели из боевого состава МиГ-21Ф-13 к началу 80-х годов.
