Самолеты первых трех производственных серий в значительной степени походили друг на друга. Но в конструкцию 4-й серии внесли заметные изменения. Изменения постепенно внедряли в процессе серийного выпуска самолетов на всех четырех Государственных Авиазаводах, производящих ЛаГГи.

Первые ЛаГГи 4-й серии мало отличались от машин предыдущих серий. На машины 4-й серии устанавливали двигатели М-105ПА. Новый двигатель развивал ту же мощность, что и прежний, однако имел усовершенствованную карбюраторную систему и несколько других мелких отличительных особенностей.

Главная особенность самолетов 4-й серии заключалось в вооружении. Расположенный в развале блока цилиндров пулемет УБС заменили 20-мм пушкой ШВАК с боезапасом 120 выстрелов. Первые ЛаГГи 4-й серии вооружались по-прежнему пулеметом, поскольку пушек не хватало. Внешне самолеты, вооруженные пушками, можно было отличить по более толстому и длинному стволу, торчащему из обтекателя винта.

Вслед за Францией, Советский Союз стал второй страной в мире, установившей пушки на свои истребители. Первым пушечным истребителем был французский Dewoitine D.510. В бою этот самолет применялся во время Сино-китайской войны в мае 1938 года. Базировались самолеты в Юннане. Советские военные советники в Китае быстро оценили высокую эффективность крупнокалиберного вооружения. Этот опыт в значительной мере обусловил использование пушек на новых советских истребителях. Советский Союз купил во Франции, по меньшей мере, один Dewoitine D.510R и провел его испытания.

Пушка ШВАК (Шпитального-Владимирова Авиационная Крупнокалиберная пушка) Б.Г.Шпитальный и С.В.Владимиров разработали, используя опыт создания хорошо себя зарекомендовавшего 7.62-мм авиационного пулемета ШКАС. Теоретическая скорострельность пушки ШВАК составляла 750–800 выстрелов в минуту. С ЛаГГов, оснащенных пушками, сняли крупнокалиберный пулемет Березина, расположенный вдоль медиальной оси. Левый пулемет остался на месте. Демонтаж пулемета был вынужденным шагом — таким образом удалось немного уменьшить массу самолета. Если самолеты 1-й серии весили 3346 кг, то самолеты 4-й серии тянули только на 3280 кг.

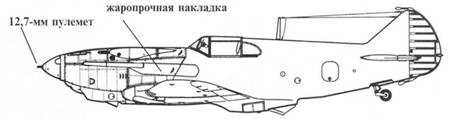

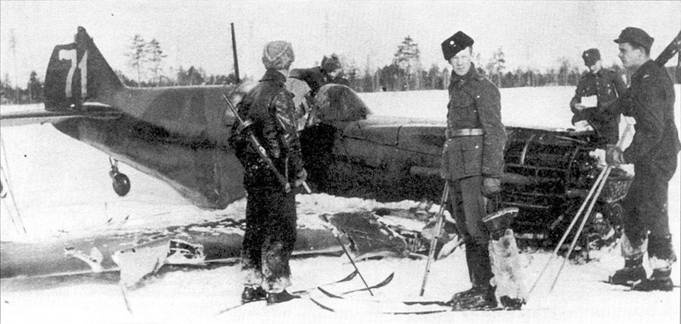

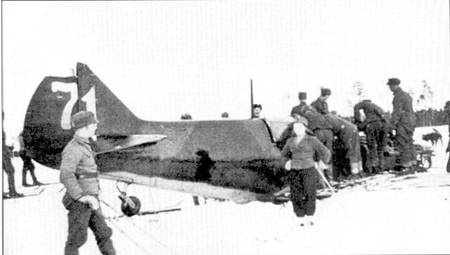

На самолетах 4-й серии отсутствовал воздухозаборник на правом борту фюзеляжа, расположенный у самолетов 1-й серии сразу за обтекателем втулки. Самолеты 4-й серии не имели трех вертикальных щелей, находившихся у машин 1-й серии под выхлопной трубой.

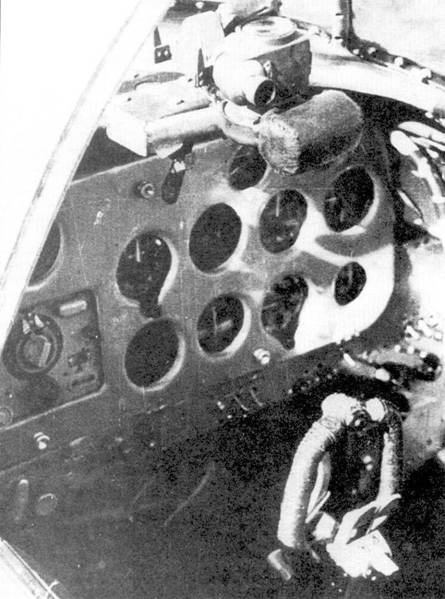

Приборная доска ЛаГГ-3 4-й серии. Перед козырьком фонаря кабины установлен прицел ПБП-1. Чаще всего приборные доски на самолетах ЛаГГ-3 красили белой краской, шкалы приборов — черные.

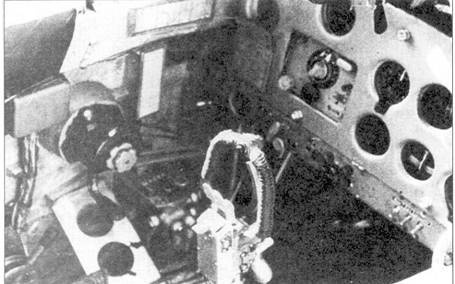

Левый борт кабины летчика самолета ЛаГГ-3 4-й серии. На ручке управления смонтированы гашетки бортового оружия и клавиши приемо-передающей радиостанции.

Воздухозаборник на левом борту, расположенный над маслорадиатором, был увеличен. Кроме того, появился дополнительный воздухозаборник меньшего сечения.

Воздухозаборник, расположенный у основания крыла, также подвергся изменениям. На самолетах 1-й серии он был круглой формы, в то время как у самолетов 4-й серии воздухозаборник стал прямоугольного сечения (первые истребители 4-й серии имели прежний овальный воздухозаборник).

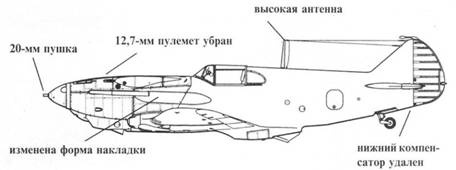

Изменилась форма накладной панели, расположенной позади выхлопной трубы. Если у самолетов 1 — и серии панель имела округлую форму, то у самолетов 4-й серии хвостовая оконечность панели приобрела коническую форму. Обтекатель выпускного отверстия радиатора на самолетах 4-й серии имел уменьшенное сечение. Кроме того, самолеты 4-й серии имели высокую антенную мачту, такую же мачту имели самые первые самолеты 1-й серии.
