Предложения, сформулированные в ОКБ-301, получили горячую поддержку. Столь горячий энтузиазм объяснялся не высокими тактико-техническими характеристиками самолета и не превосходным отношением лобового сопротивления к массе машины, а тем, что в конструкции истребителя минимально использовались стратегически важные материалы.

Чтобы закончить проект И-22 в самые короткие сроки, в помощь ОКБ-301 направили А.Г.Брунова и В.В.Кондратьева, прежде работавших на ГАЗ-301. Вскоре в ОКБ-301 перевели еще несколько специалистов из Бюро новых конструкций. Среди новичков были Д.П.Григорович и Ю.Б.Штурцель (отвечавший за проектирование винта). Большую помощь в создании несущей рамы оказали специалисты ЦАГИ (Центральный Аэрогидродинамический институт) в Жуковском. Модели И-22 прошли испытания в аэродинамических трубах и на основании этих экспериментов были сделаны поправки в конструкцию самолета.

И-22 был одноместным цельнодеревянным низкопланом. В конструкции самолета широко использовали березовую фанеру и сосну. Из дельта-древесины марки ДСП-10 изготавливали полки лонжеронов, нервюры, и отдельные детали передней части фюзеляжа. Из-за применения древесины ЛаГГ-3 был гораздо тяжелее своих конкурентов и весил 2968 кг (например, яковлевский прототип И-26 весил всего 2700 кг).

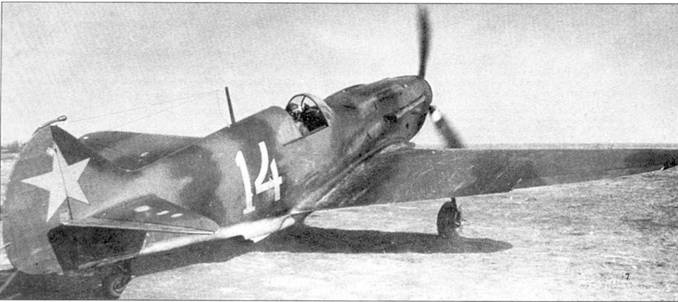

Истребитель ЛаГГ-3 1-й производственной серии с бортовым номером «14» белого цвети выруливает на взлет, аэродром в окрестностях Ленинграда, осень 1941 г. Обратите внимание на заделанные пробоины на стабилизаторе и руле направления. Сдвижная чисть фонаря кабины снята для улучшения обзора — обычная практика для ЛаГГ-3 первых серий, на которых отсутствовала аварийная система сброса.

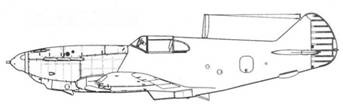

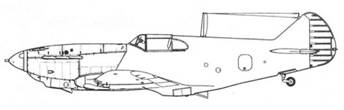

Прототип И-301

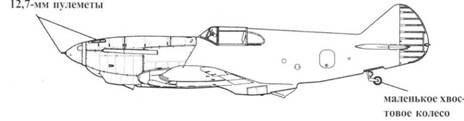

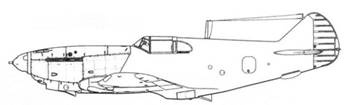

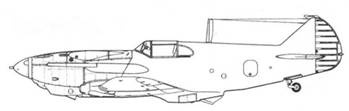

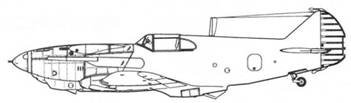

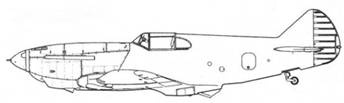

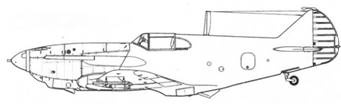

ЛаГГ-3 1-й серии

Сборка ЛаГГ-3 10-й серии. Хорошо виден деревянный силовой набор фюзеляжа, еще не закрытый обшивкой.

На И-22 установили рядный двигатель жидкостного охлаждения М-105П мощностью 1050 л.с., разработанный в КБ Климова, и трехлопастный винт ВИШ-61П. Вооружение самолета состояло из пары 12.7-мм пулеметов УБС конструкции Березина и 23-мм пушки ПТБ-23. Пулеметы с боезапасом 230 выстрелов на ствол располагались в передней части фюзеляжа. Пушка (81 выстрел) была установлена в развале цилиндров. Вскоре обнаружилось, что ПТБ-23 недостаточно надежна, поэтому ее заменили 12.7-мм пулеметом.

30 марта 1940 года Алексей Никашин впервые облетал прототип. Заводские испытания проходили достаточно сложно, произошло несколько поломок и, по крайней мере, однажды прототипу пришлось совершать вынужденную посадку. Все выявленные недостатки были устранены, и после завершения заводских испытаний И-22 передали в Институт в Жуковском для проведения государственных приемочных испытаний. Прототип же направили в Научно-исследовательский институт ВВС, где самолет испытали военные.

Емкость трех главных топливных баков, расположенных в фюзеляже И-22, составляла 340 литров, что обеспечивало дальность полета порядка 600 км. Однако к тому времени НКАП выдвинул новое требование к фронтовым истребителям, согласно которому дальность полета у них должна была быть не менее 1000 км. За исключением этого недостатка И-22 отвечал всем поставленным техническим требованиям.

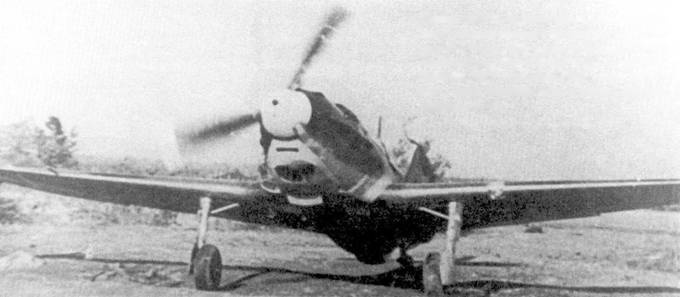

Летчик ЛаГГ-3 1-й серии прогревиет двигатель перед взлетом. Лопасти воздушного винта окрашены в белый цвет. В развале блока цилиндров двигателя был смонтирован 12,7- мм пулемет Березина УБС, стрелявший через полый вал мотора, ствол пулемета виден в центре кока воздушного винта.

Техники готовят к боевому вылету истребитель ЛаГГ-З 1-й серии, 44-й истребительный авиационный полк, аэродром в окрестностях Ленинграда. Ни вертикальном хвостовом оперении нанесен опознавательный знак — красная звезда с черной окантовкой. Красные звезды на верхние плоскости крыла истребителей конструкции Лавочкина в годы Великой Отечественной войны не наносились. Бортовой номер «22» белого цвети.
