Бронекорпус

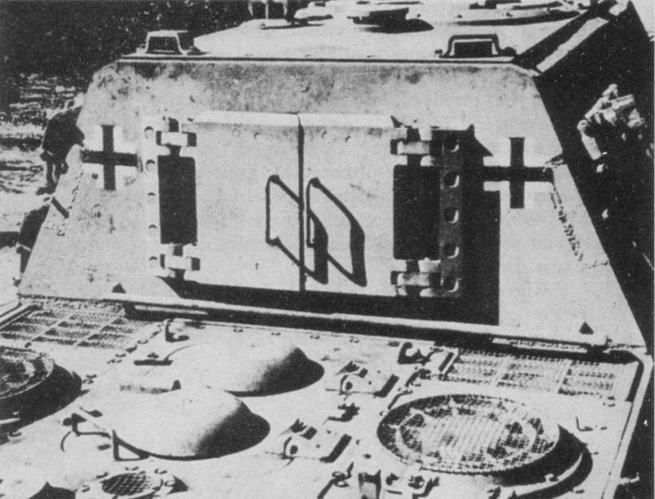

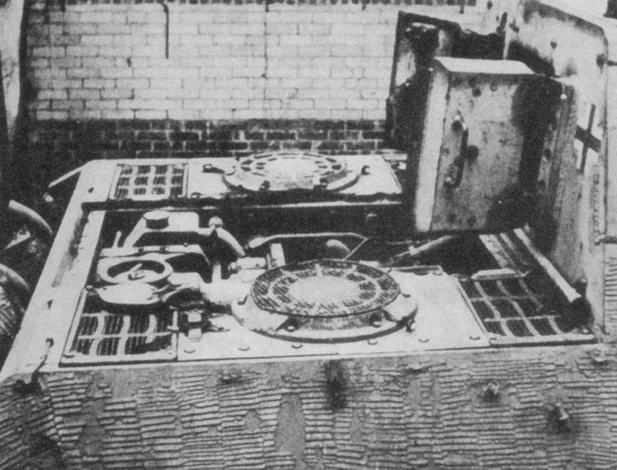

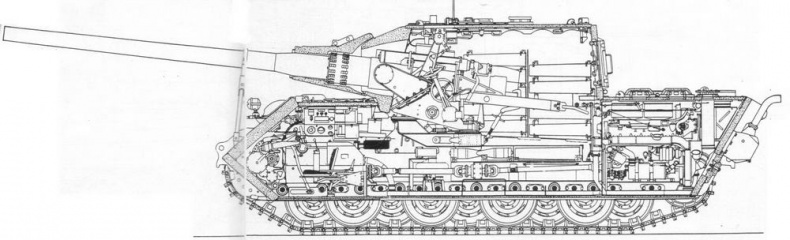

В создании САУ самое непосредственное участие принимали фирмы «Хеншель и сыновья», а также «Крупп». При проектировании САУ нагрузка на шасси при выстреле предполагалась несколько большей, чем допускалось, а также немного неудачно — вперед перераспределялся вес машины. Поэтому шасси танка «Тигр II» было удлинено на 260 мм. Бронекорпус танка практически не претерпел больших изменений. Так его бронирование в лобовой части осталось на уровне 150 мм, тогда как борта и корма были толщиной 80 мм. Рубка истребителя танков изготовлялась заодно с корпусом в бортах и соединялась с лобовым и кормовым листами соединением типа «шип», усиленным шпонками (такое соединение впервые удачно опробовал Ф. Порше в «Фердинанде» и «Маусе»). Толщина лобового листа рубки достигала 250 мм, причем он располагался под углом ок. 75°, что делало его практически неуязвимым для всех противотанковых средств противника на дистанции более 400 м. Для изготовления лобовой брони использовалась та же «морская сталь», что и для САУ «Фердинанд». В кормовой части рубки монтировался лист толщиной 80 мм, в котором располагались распашные бронедвери, предназначенные для демонтажа орудия, загрузки-выгрузки боекомплекта и эвакуации экипажа.

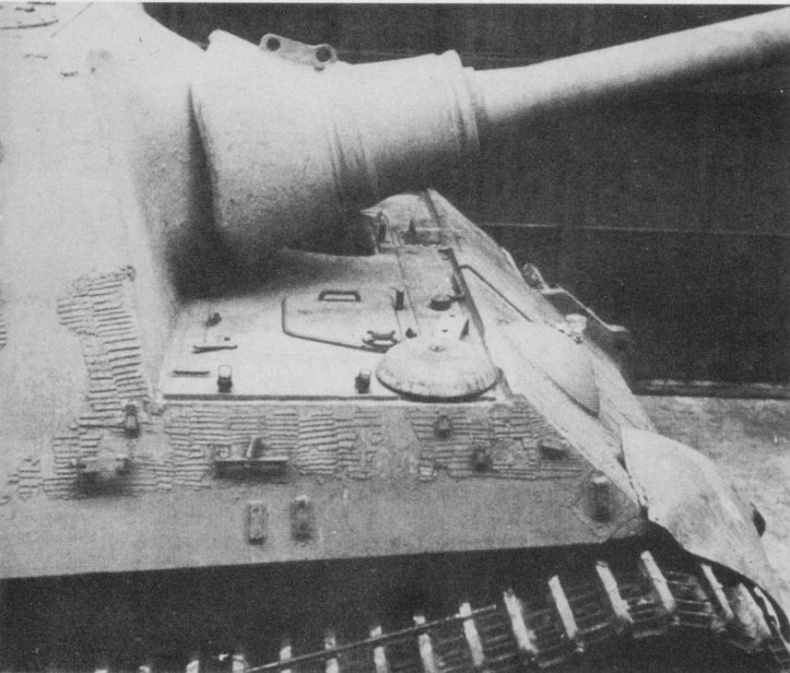

Носовая часть корпуса и форма маски орудия САУ «Ягдтигр»

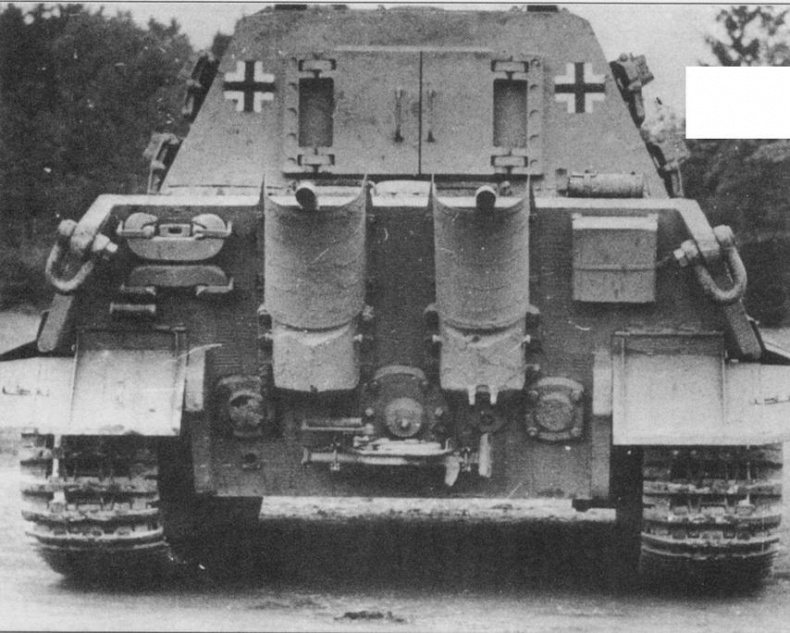

Истребитель танков «Ягдтигр», вид сзади.

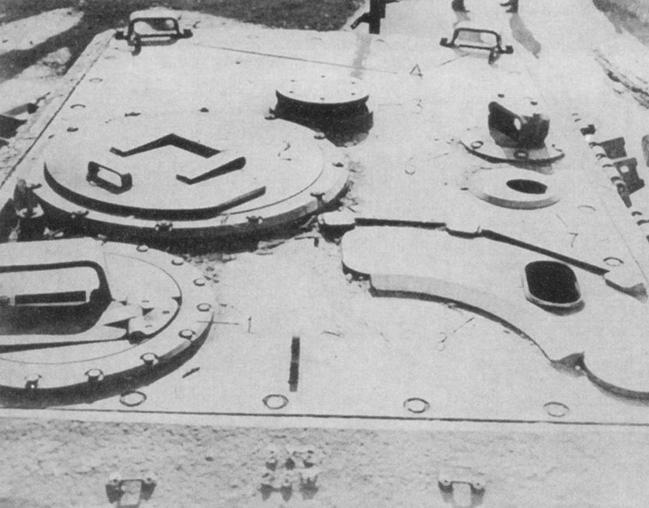

Элементы боевой рубки истребителя танков «Ягдтигр».

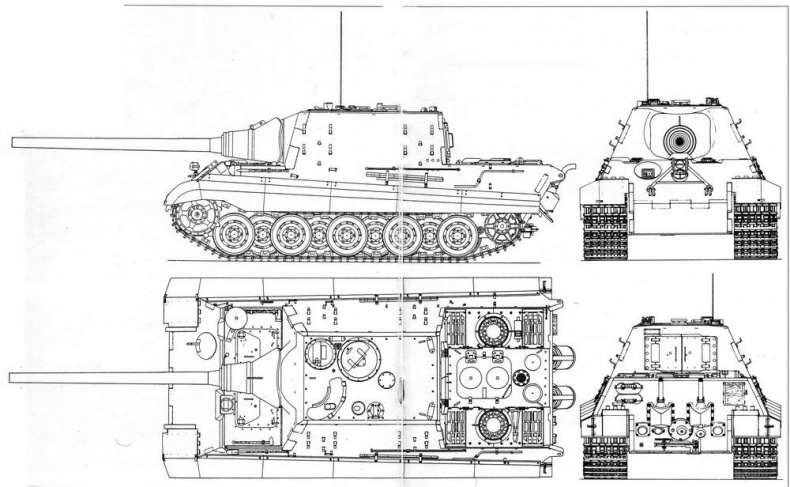

Тяжелый истребитель танков «Ягдтигр» серийная модель конца 1944 г.

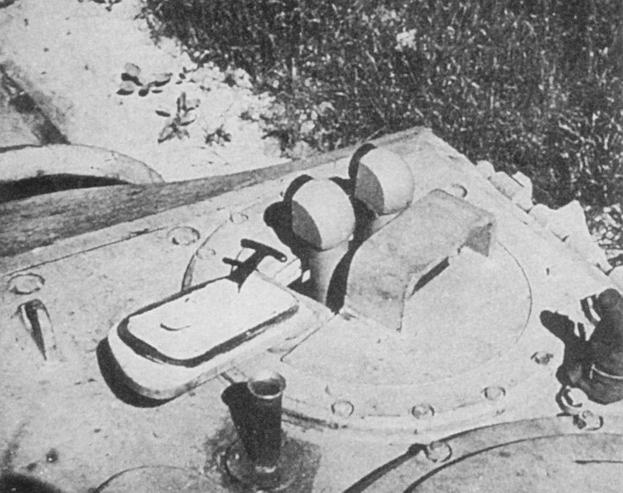

Крыша рубки из 40-мм броневого листа крепилась к корпусу на болтах, что было очень удобно в изготовлении и обслуживании САУ. С правой стороны крыши рубки размещалась командирская башенка, через отверстие в крыше которой командир мог наблюдать за полем боя через стереотрубу. Левее командирской башенки имелась подвижная амбразура перископического прицела 128-мм орудия. Сразу за командирской башенкой располагался большой круглый командирский люк. Левее его находилась пусковая установка противопехотного гранатомета калибра 92 мм, предназначенного для обороны машины в ближнем бою с пехотными подразделениями. Позади люка по центру машины на крыше выступал бронеколпак вентилятора боевого отделения. И наконец, в кормовой части крыши находились два (или три) перископа для осмотра панорамы поля боя вокруг истребителя танков.

Ходовая часть

Ходовая часть «Ягдтигра» была в основном подобна ходовой части линейного танка «Тигр II», за исключением отличий в модификации с подвеской типа Ф. Порше. Удлинение корпуса на 260 мм повлекло за собой и увеличение длины опорной поверхности с 4,12 до 4,24 м. Но, поскольку боевой вес новой самоходной артсистемы увеличился более чем на 5 тонн, увеличилось и удельное давление на грунт с 1,02 до 1,06 кг/см². Упругими элементами подвески остались торсионы.
