Интерьер Pz.Sfl. V. На фотографиях хорошо видно размещение лотков для боеприпасов, пеналов с гильзами, противогазов, пистолетов-пулеметов МР 40 в чехлах и магазинов к ним, кобуры пистолета «Парабеллум», фляг, огнетушителей и т.д.

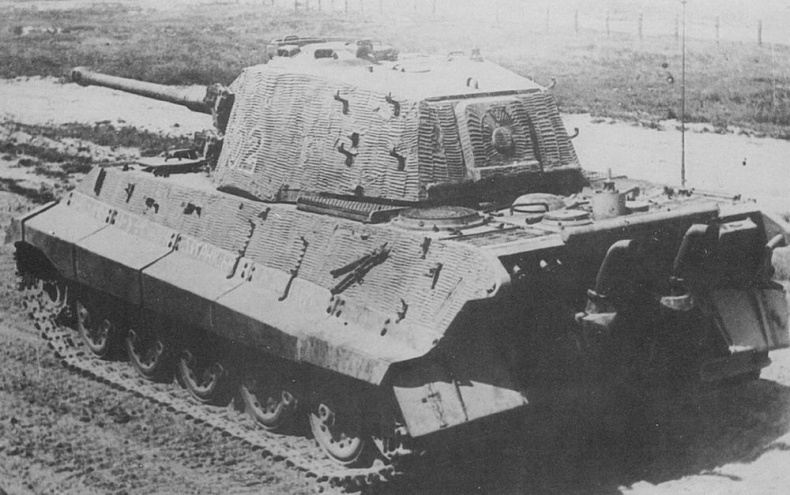

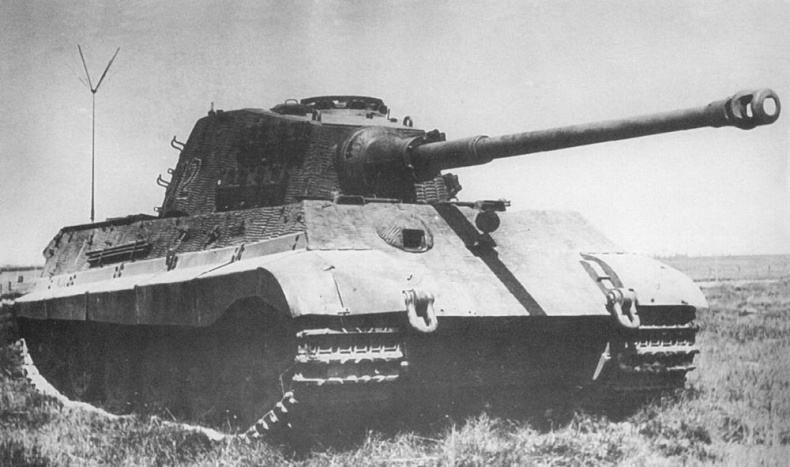

Тяжелый танк «Тигр II», известный также под названием «Королевский Тигр», послуживший базой при создании тяжелого штурмового орудия (тяжелого истребителя танков) «Ягдтигр», Приведены фотографии машины на испытаниях в Кубинке в 1946-47 гг. В настоящее время экспонируется в Музее Бронетанкового вооружения и техники.

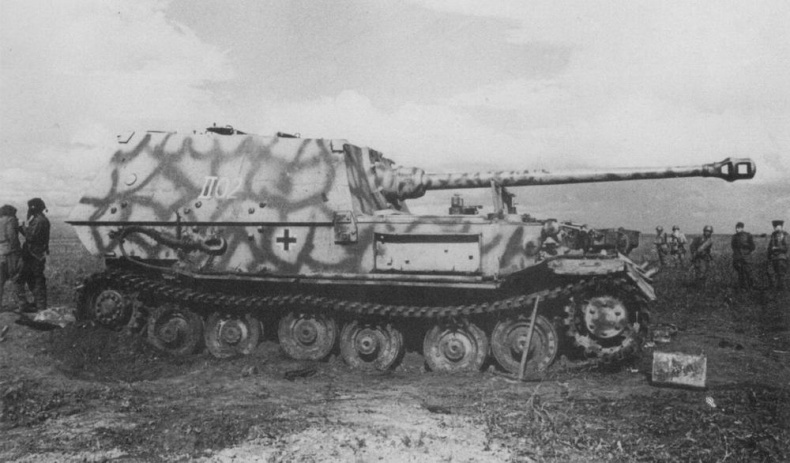

Штурмовое орудие (истребитель танков) «Фердинанд», брошенное немцами при отступлении. Северный фас Курской Дуги, август 1943 г. На фотографии изображена штабная машина 654 тяжелого истребительно-противотанкового батальона. Штурмовое орудие не имеет дополнительного щитка на орудии, присутствовавшего на большинстве боевых машин.

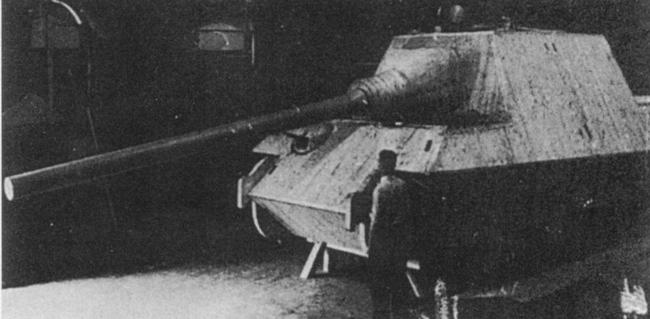

На фотографиях справа изображена деревянная модель САУ «Ягдтигр» в цеху фирмы «Нибелунгенверк» и на показе новых образцов бронетанковой техники вермахта в Арисе 20 октября 1943 г.

Так, в качестве одного из вариантов новой машины, рассматривался проект перевооружения вышеназванного «Фердинанда» 128-мм пушкой РаК 44 L/55, однако победила точка зрения Управления вооружений, которое предлагало использовать ходовую часть проектируемого танка «Tiger II». Новая САУ классифицировалась, как «12,8-см тяжелое штурмовое орудие» (КТВ OKB/Org.Abt. Ill от 21 марта 1943 г.).

Деревянная модель новой машины появилась пред очи рейхсканцлера 20 октября 1943 года в Арисе. Машина произвела на фюрера самое благоприятное впечатление и было предписано подготовить ее серийный выпуск в следующем году. Производство САУ готовили на заводах Хеншеля, а также Нибелунгенверк (входил в состав концерна Штайр). Однако, стоимость эталонного образца получалась чрезвычайно большой, поэтому главной задачей, которую поставило перед собой правление концерна Штайр, было добиться максимально возможного снижения стоимости серийного образца и сроков изготовления каждого истребителя танков.

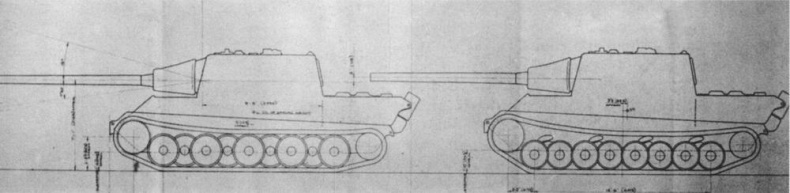

Сравнительное изображение проектов истребителя танков «Ягдтигр» фирмы «Хеншель и сыновья» (слева) и КБ «Порше АГ» (справа)

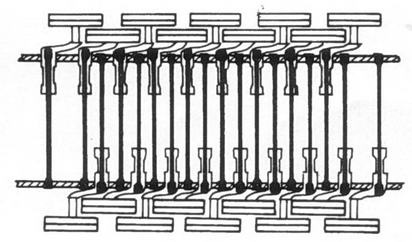

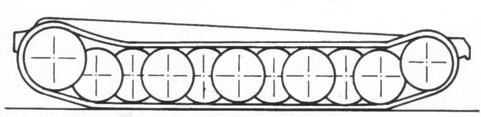

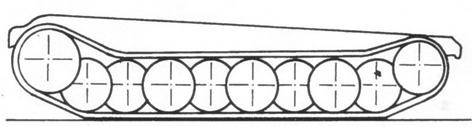

Сравнительная таблица трудоемкости изготовления подвески «Ягдтигра» фирмы «Хеншель и сыновья»и КБ «Порше АГ»

HENSCHEL

Временные затраты на изготовление корпуса 300 часов

Стоимость оборудования для изготовления корпуса 866 000 RM

Вес заготовок для изготовления подвески 17200 кг

Вес элементов подвески 9 480 кг

Временные затраты на изготовление и монтаж элементов подвески 460 часов

Установка и закручивание торсионов возможны только в собранном корпусе, в строгой последовательности с использованием специальной лебедки.

Замена торсионов и кронштейнов подвески производится только в заводских условиях и исключается в войсках.

PORSCHE

Временные затраты на изготовление корпуса 140 часов

Стоимость оборудования для изготовления корпуса 462 000 RM

Вес заготовок для изготовления подвески 12 000 кг

Вес элементов подвески 6 800 кг

Временные затраты на изготовление и монтаж элементов подвески 230 часов

Выигрыш в массе подвески 2 680 кг

Выигрыш во времени изготовления и монтажа 390 часов

Выигрыш в стоимости 404 000 RM

Сборка тележек подвески возможна отдельно от корпуса, а их монтаж производится на корпусе без применения специального оборудования.

Ремонт и замена вышедших из строя тележек подвески в войсковых условиях не представляет трудностей.

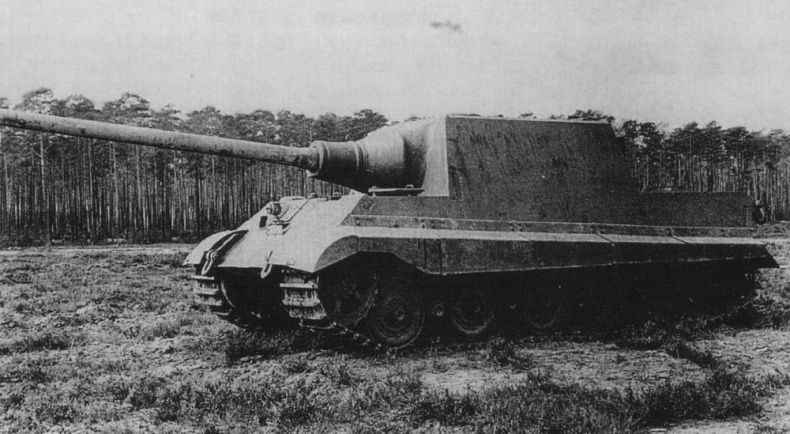

Испытания опытного образца тяжелого самоходного истребителя танков «Ягдтигр» (шасси 305002) на Кумерсдорфском полигоне 5 мая 1944 г. Наиболее характерная особенность машины - отсутствие каких-либо поручней, крюков и конштейнов на бортовых и лобовом листах бронекорпуса. Ходовая часть полностью заимствована от тяжелого танка «Тигр II».
