Передняя часть фюзеляжа с панелью закрывавшей топливный бак.

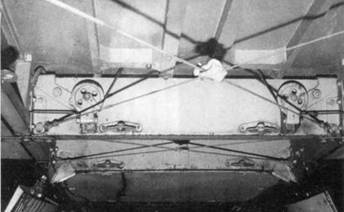

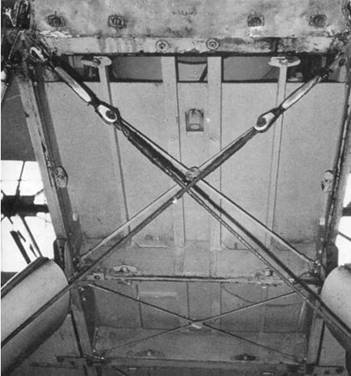

При снятой нижней панели виден пол кабины за топливным баком, растяжки фюзеляжа и элементы крепления подкосов шасси.

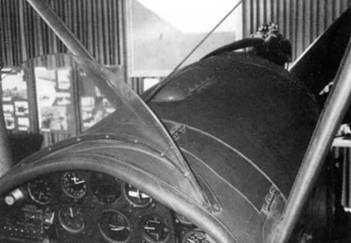

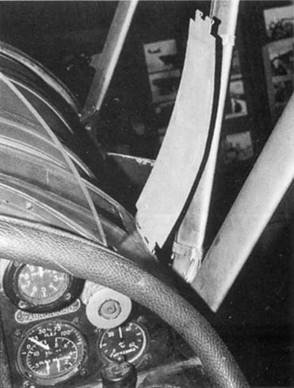

Лючок для доступа к задней части панели приборов.

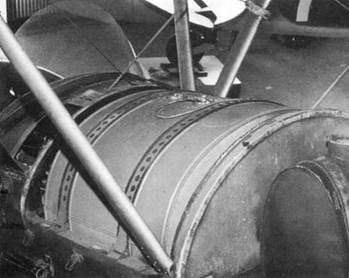

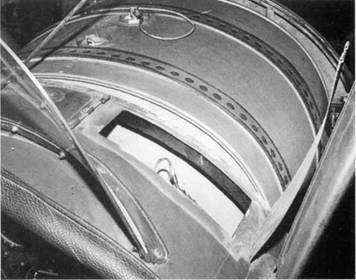

Вид на противопожарную перегородку и топливный бак. Па переднем плане виден маслобак.

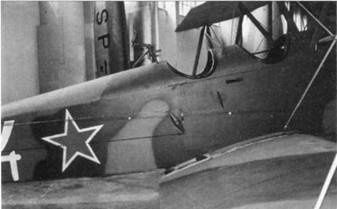

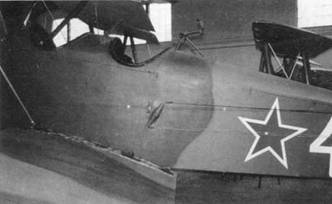

По бортам центральной части фюзеляжа размещались качалки системы управления, тросы от котрых шли к кабанчикам рулей высоты. На гаргроте за задней кабиной была установлена шкворневая установка пулемета. Важной частью вооружения также был бомбовый прицел, крепившийся с внешней стороны правого борта под кабиной стрелка.

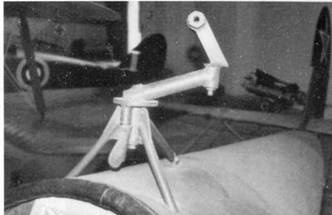

Шкворневая установка пулемета ШКАС, которую очень часто можно увидеть на снимках военного времени. Ее недостатками был и малые сектора обстрела вбок – вниз и невозможность убрать пулемет в походное положение – в фюзеляж.

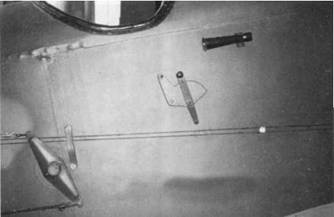

Через ролик в крыле трос шел к элероном. На снимке представлен польский CSS-13 с откидным лючком, в то время как на самолетах выпущенных в военное время использовались сдвижные лючки, которые фиксировались проволокой. Под вторым инспекционным люкам на днище фюзеляжа размещались ролики системы управления элеронами, от которых тросы шли к роликам в крыле.

Качалка руля высоты.

Узел крепления тросов к педалям управления рулем.

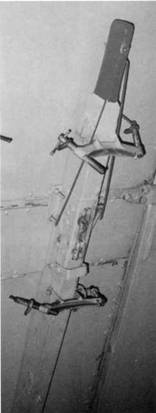

Примитивный бомбовый прицел конструкции завода 387. Он устанавливался не только на У- 2ЛПБ, но и на самолеты других модификаций. Корпус прицела был выполнен из дерева, а остальные элементы – из стали.

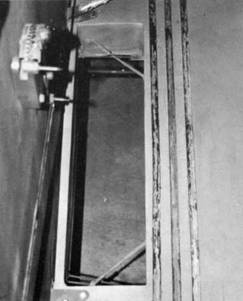

Вырез в крыле под бомбовой прицел.

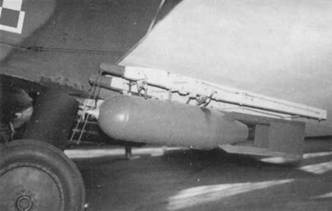

Подкрыльевые балочные держатели с подвешенной бомбой. Видны фиксаторы крыльчатки взрывателя.

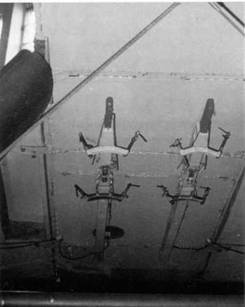

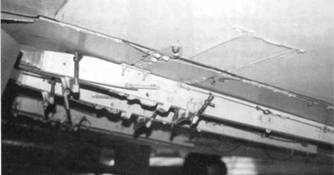

Пара балочных держателей под фюзеляжем. Видны тросики спускового механизма идущие в кабину стрелка. Круглое отверстие в фюзеляже – вырез под объектив камеры.

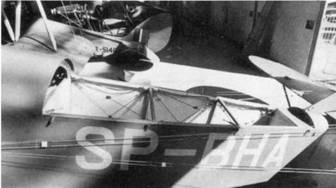

Хвостовая часть фюзеляжа со снятым гаргротом. Хорошо видны внутренние расчалки.

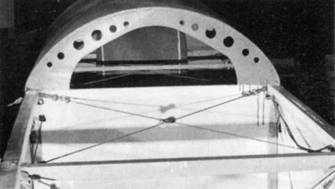

Вид на фюзеляж со стороны хвостового оперения. Рама шпангоута с обеих сторон зашита холстом.

Отсек за местом стрелка.

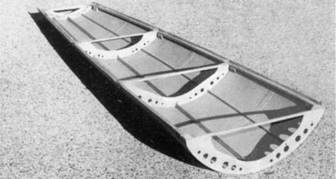

Съемный гаргрот.

Сдвижной лючок на У-2ЛНБ, зафиксированный проволокой.

Лючок в хвостовой части фюзеляжа обеспечивал доступ к электроразъему навигационного огня.

Левый борт хвостовой части фюзеляжа польского CSS-13. Обратите внимание на иную форму лючка, который теперь фиксируется с помощью замков.
