В 1942 г. несколько Ju 87D-1 и D-3 были модифицированы, чтобы нести 765-кг торпеду LT F5b на специальном держателе. Получив обозначение Ju 87D-4, они проходили испытания, которые, однако, не дали обнадеживающих результатов. Масса самолета слишком возросла, а дальность значительно сократилась. После этого машины вернули к исходной стандартной комплектации (некоторые источники сообщают, что только один экземпляр подвергся переделке в торпедоносец).

Планер Ju 87D-5 был схож с D-3, за исключением того, что размах и площадь крыла у него увеличили, чтобы снизить нагрузку на крыло. Шасси можно было отстреливать в случае аварийной посадки. Крыльевые пулеметы заменили двумя 20-мм длинноствольными пушками Mauser MG 151/20. Трапеция под фюзеляжем была усовершенствована. Козырек фонаря и боковые панели кабины получили дополнительное бронирование.

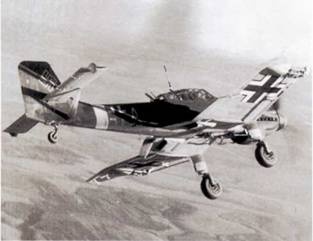

Ju 87D-3, возвращающийся с боевого задания. Нижние части обтекателей шасси сняты. Когда пикировщики действовали с импровизированных полевых аэродромов, так часто делали, чтобы грязь не забивалась в шасси под обтекатели, что могло привести к капотированию самолета. (© ECPAD/France)

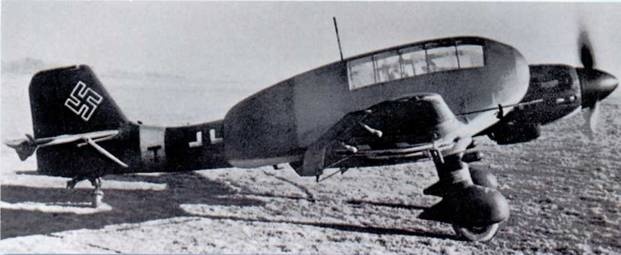

Опытный Ju 87D-3Ag с двумя остекленными гондолами, установленными на крыле. Насколько известно, в ходе испытаний этой довольно странной системы до сброса гондол в полете дело так и не дошло. (Из коллекции Э. Леонара)

Технические характеристики Ju 87D-5 (Ju 87D-8)

Вооружение: две неподвижные 20-мм пушки MG 51; два 7,9-мм пулемета на подвижной спаренной установке MG 81Z в кормовой части кабины.

Бомбовая нагрузка: ограничена одной 500-кг бомбой на подфюзеляжном держателе; различные контейнеры с противопехотными и зажигательными бомбами.

Размах крыла: 14,97 м.

Длина: 1 1,50 м.

Высота: 3,89 М.

Площадь крыла: 33,68 м2 .

Масса пустого самолета: 3940 кг (3938 кг).

Максимальная взлетная масса: 6580 кг (6607 кг).

Максимальная скорость: 400 км/ч на высоте 4100 м при массе 5715 кг (400 км/ч на высоте 4700 м);

Крейсерская скорость: 3 1 8 км/ч на высоте 5000 м (310 км/ч на высоте 5000 м) при 72% мощности.

Посадочная скорость: 110 км/ч.

Максимальная скорость пикирования: 520 км/ч при выпущенных воздушных тормозах.

Время подъема на высоту 4500 м: 19 мин.

Практический потолок: 7500 м.

Дальность: 1530- 1900 км (максимальная).

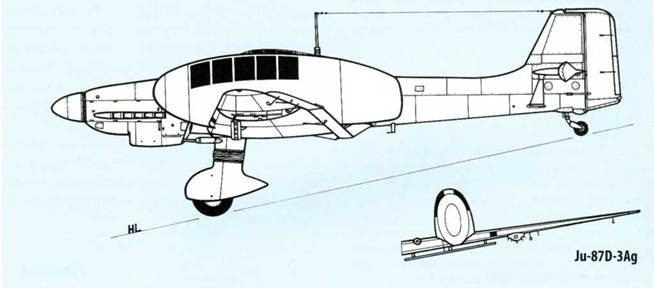

Ju-87D-3Ag (вид крыльевой гондолы спереди)

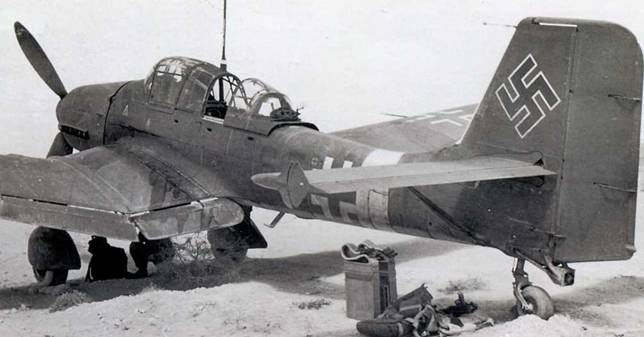

Ju 87D-2 фактически представлял собой доработанный D-1, приспособленный для буксировки планера DFS 230. К хвостовой части фюзеляжа снизу крепился буксировочный крюк, а также была слегка переделана хвостовая опора шасси. (DR)

После выпуска первых серий отказались от воздушных тормозов, поскольку теперь ими не пользовались. Ju 87D-5 появились на русском фронте в июле 1943 г., во время крупнейшей в истории танковой битвы на Курской дуге.

5 октября командование Люфтваффе решило прекратить применение Ju 87 в качестве пикирующего бомбардировщика и в дальнейшем использовать его только для штурмовки наземных целей. Эскадры пикировщиков, переименованные в штурмовые (Schlachtgeschwadern), широко использовались для непосредственной поддержки наземных войск и борьбы с танками.

Ju 87D-5 – последняя серийная модификация, которая выпускалась как пикирующий бомбардировщик, но появившаяся лишь для того, чтобы использоваться для выполнения штурмовых задач или для действий в ночное время. Поэтому 300 машин D-3 и D-5 были возвращены на заводы фирмы MENIBUM (Metallwerke Niedersachsen, Brinkmann amp; Mergell) в Гамбурге в конце 1943 – начале 1944 г. для переделки. Их оснастили двигателями Jumo 211Р мощностью 1500 л.с. (1 105 кВт) и оборудовали пламегасителями на выхлопных патрубках. Эти переоборудованные D-3 и D-5 получили новые обозначения, Ju 87D-7 и Ju 87D-8 соответственно (Ju 87D-6 так и остался нереализованным проектом). Машины применялись ночными штурмовыми подразделениями против советских войск, а также воевали в Италии и на Западном фронте.

К лету 1944 г., когда выпуск «Доры» прекратился, на заводе в Бремене построили 771 машину из 1 178 заказанных, а остальные (точное число их неизвестно) были изготовлены на заводе в Темпельхофе.

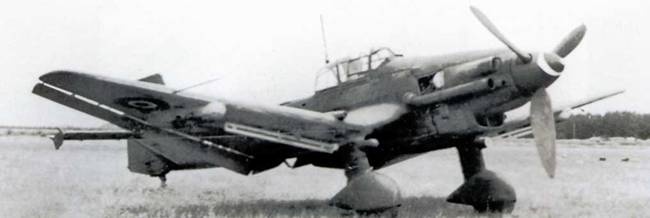

Ju 87D-7, использовавшийся для ночных беспокоящих ударов, о чем свидетельствуют пламегасители на выхлопных патрубках. Этот самолет был захвачен союзниками, и теперь на нем британские кокарды. Хвостовое колесо почти не видно. (DR)

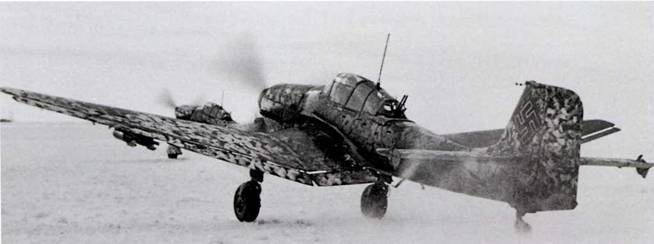

Два взлетающих Ju 87D-5 посреди русской зимы. Большое внимание уделялось камуфляжу, чтобы добиться лучшей маскировки на фоне заснеженной местности. В данном случае верхние поверхности покрыты мелкими белыми пятнами. Модификацию Ju 87D-5 можно отличить от D-3 по удлиненному крылу с более заостренными законцовками, а также по двум длинноствольным крыльевым 20-мм пушкам MG 151. (ЕСРА)

Junkers Ju 87D

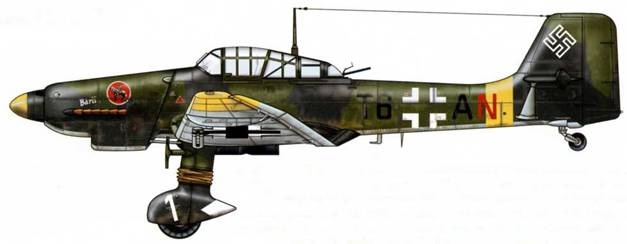

Ju 87D-1, ll./St.G2 «Immelmann», Морозовская, Россия, декабрь 1942 r.

Камуфляж: верхние поверхности RLM 70 и 71; нижние поверхности RLM 65. Самолет старшего лейтенанта (Oberleutnant) Гюнтера Шмида, командира 5-й эскадрильи. Надпись «Bдrli» на капоте двигателя перед эмблемой эскадрильи означает «Плюшевый мишка». После окружения германских войск под Сталинградом 23 ноября 1942 г. ll./St.G 2 прикрывала отступление немцев на Дону.

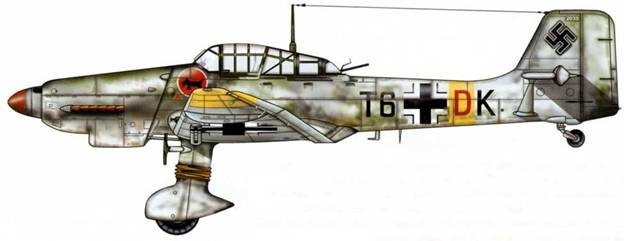

Ju 87D-1, 2./St.G 2 «Immelmann», Дно, Чехословакия, март 1942 г.

Камуфляж: верхние поверхности RLM 70 и 71; нижние поверхности RLM 65. Поверх камуфляжа нанесена белая краска. В действительности эта машина относилась к первым сериям выпуска, с шасси от Ju 87В-2. Эскадра «Иммельман» в основном действовала в южном секторе русского фронта, особенно на Кавказе и под Сталинградом.
